در جریان نمایشگاه CES یک مادربرد مینی با پشتیبانی از پردازنده های سوکت TR4 را معرفی نمود که البته در آن زمان تنها اطلاعات موجود، مواردی بود که از روی PCB و به صورت چشمی می توانستیم تشخیص دهیم. ASRock X399M Taichi اینک با اطلاعات کامل و معرفی رسمی آمده است. پردازنده های AMD Ryzen Threadripper به عنوان پرچمداران HEDT این شرکت شناخته می شود و در دو اسلات از رم های DDR4 پشتیبانی می کند.

مدار چاپی (PCB) دارای 8 لایه بوده و 2 انس مس اضافی نیز در آن به کار رفته است. استفاده از مس اضافی به منظور بهبود سطوح سیگنالیک و حتی برطرف کردن دمای اضافی مدار، مورد استفاده قرار می گیرد. بر خلاف رابط های سنتی تغذیه CPU که در یک گوشه و در کنار یکدیگر قرار گرفته اند، ASRock X399M Taichi آنها را در دو طرف مادربرد جدا کرده است. در بخش شبکه، ازراک از تکنیک تجمیع شبکه های LAN استفاده کرده و دو درگاه شبکه را برای آن تعبیه کرده است. در این حالت دو رابط LAN به خدمت گرفته شده است که در صورت نیاز پهنای باند هر دو آنها با یکدیگر ترکیب می گردد.



این مادربرد به یک ماژول WLAN 802.11ac WiFi (2.4G / 5G WiFi) در ترکیب با Bluetooth v4.2 مجهز شده است. اسلات M.2 در این مادربرد با مسیرهای SATA III و PCIe Gen3 x4 سازگار بوده و پهنای باند حداکثر 32 گیگابیت را ارائه می دهد. پشتیبانی از رم هایی با فرکانس 3600 مگاهرتز، پشتیبانی از NVIDIA Quad SLI و AMD Quad CrossFireX، کدک صوتی Realtek ALC1220، دو رابط USB USB 3.1 Gen2 (1 Type-A + 1 Type-C) و 12 رابط نسل اول USB 3.1، ASRock RGB LED و امکان BIOS Flashback از جمله دیگر ویژگی های آن به شمار می روند. مادربرد ASRock X399M Taichi بر خلاف ابعاد کوچک، دارای امکانات متعددی است.

کنترل دنیای سخت افزار توسط یک مادربرد مخصوص! (ASRock X399M Taichi)

(image)

در جریان نمایشگاه CES یک مادربرد مینی با پشتیبانی از پردازنده های سوکت TR4 را معرفی نمود که البته در آن زمان تنها اطلاعات موجود، مواردی بود که از روی PCB و به صورت چشمی می توانستیم تشخیص دهیم. ASRock X399M Taichi اینک با اطلاعات کامل و معرفی رسمی آمده است. پردازنده های AMD Ryzen Threadripper به عنوان پرچمداران HEDT این شرکت شناخته می شود و در دو اسلات از رم های DDR4 پشتیبانی می کند.

مدار چاپی (PCB) دارای 8 لایه بوده و 2 انس مس اضافی نیز در آن به کار رفته است. استفاده از مس اضافی به منظور بهبود سطوح سیگنالیک و حتی برطرف کردن دمای اضافی مدار، مورد استفاده قرار می گیرد. بر خلاف رابط های سنتی تغذیه CPU که در یک گوشه و در کنار یکدیگر قرار گرفته اند، ASRock X399M Taichi آنها را در دو طرف مادربرد جدا کرده است. در بخش شبکه، ازراک از تکنیک تجمیع شبکه های LAN استفاده کرده و دو درگاه شبکه را برای آن تعبیه کرده است. در این حالت دو رابط LAN به خدمت گرفته شده است که در صورت نیاز پهنای باند هر دو آنها با یکدیگر ترکیب می گردد.

 (image)

این مادربرد به یک ماژول WLAN 802.11ac WiFi (2.4G / 5G WiFi) در ترکیب با Bluetooth v4.2 مجهز شده است. اسلات M.2 در این مادربرد با مسیرهای SATA III و PCIe Gen3 x4 سازگار بوده و پهنای باند حداکثر 32 گیگابیت را ارائه می دهد. پشتیبانی از رم هایی با فرکانس 3600 مگاهرتز، پشتیبانی از NVIDIA Quad SLI و AMD Quad CrossFireX، کدک صوتی Realtek ALC1220، دو رابط USB USB 3.1 Gen2 (1 Type-A + 1 Type-C) و 12 رابط نسل اول USB 3.1، ASRock RGB LED و امکان BIOS Flashback از جمله دیگر ویژگی های آن به شمار می روند. مادربرد ASRock X399M Taichi بر خلاف ابعاد کوچک، دارای امکانات متعددی است.

کنترل دنیای سخت افزار توسط یک مادربرد مخصوص! (ASRock X399M Taichi)

31 ژانویه

ارزان قیمت و کامل؛ مادربرد Biostar A68MDE

ارزان قیمت و کامل؛ مادربرد Biostar A68MDE

ارزان قیمت و کامل؛ مادربرد Biostar A68MDE

اگر از دارندگان پلتفرم های قدیمی AMD هستید و اینک به یک مادربرد جدید و ارزان قیمت نیاز دارید، مادربرد A68MDE را برای این منظور معرفی کرده است. این مادربرد در ابعاد micro-ATX معرفی گشته و دارای امکانات کافی برای تامین خواسته های شما است. مادربرد جدید بایواستار میزبان پردازنده های AMD FM2+ بوده و با چیپست A68H، پشتیبان حداکثر 32 گیگابایت حافظه رم DDR3 با فرکانس حداکثر 2600 مگاهرتز است.

به همراه این مادربرد، پک رایگان آنتی ویروس BullGuard نیز به خریداران تعلق می گیرد. APU های در ترکیب با فناوری Hybrid Crossfire، عملکرد گرافیکی را برای اجرای نرم افزارهای مهندسی و بازی بالا می برد. سیستم صوتی Audio+ HD Audio، پشتیبانی از DirectX 12، رابط USB 3.1 Gen 1 Type-A، مدار چاپی ضد رطوبت و Low RdsOn P-Pak MOS، سامانه های حفاظتی Super Anti-Surge Protection, Super LAN Surge Protection, ESD Protection, USB Polyswitch, BIOS Virus Protection, OC / OV / OH Protection که در یک مادربرد ارزان قیمت جای ستایش دارند، و در نهایت یک پنل I/O مناسب و کارآمد، از جمله ویژگی های این مادربرد به شمار می روند. مادربرد بایواستار A68MDE با قیمت 45 دلار به فروش می رسد.

ارزان قیمت و کامل؛ مادربرد Biostar A68MDE

(image)

اگر از دارندگان پلتفرم های قدیمی AMD هستید و اینک به یک مادربرد جدید و ارزان قیمت نیاز دارید، مادربرد A68MDE را برای این منظور معرفی کرده است. این مادربرد در ابعاد micro-ATX معرفی گشته و دارای امکانات کافی برای تامین خواسته های شما است. مادربرد جدید بایواستار میزبان پردازنده های AMD FM2+ بوده و با چیپست A68H، پشتیبان حداکثر 32 گیگابایت حافظه رم DDR3 با فرکانس حداکثر 2600 مگاهرتز است.

(image)

به همراه این مادربرد، پک رایگان آنتی ویروس BullGuard نیز به خریداران تعلق می گیرد. APU های در ترکیب با فناوری Hybrid Crossfire، عملکرد گرافیکی را برای اجرای نرم افزارهای مهندسی و بازی بالا می برد. سیستم صوتی Audio+ HD Audio، پشتیبانی از DirectX 12، رابط USB 3.1 Gen 1 Type-A، مدار چاپی ضد رطوبت و Low RdsOn P-Pak MOS، سامانه های حفاظتی Super Anti-Surge Protection, Super LAN Surge Protection, ESD Protection, USB Polyswitch, BIOS Virus Protection, OC / OV / OH Protection که در یک مادربرد ارزان قیمت جای ستایش دارند، و در نهایت یک پنل I/O مناسب و کارآمد، از جمله ویژگی های این مادربرد به شمار می روند. مادربرد بایواستار A68MDE با قیمت 45 دلار به فروش می رسد.

ارزان قیمت و کامل؛ مادربرد Biostar A68MDE

16 ژانویه

خوش قیمت و کارآمد؛ مادربرد Biostar B250MDC

خوش قیمت و کارآمد؛ مادربرد Biostar B250MDC

خوش قیمت و کارآمد؛ مادربرد Biostar B250MDC

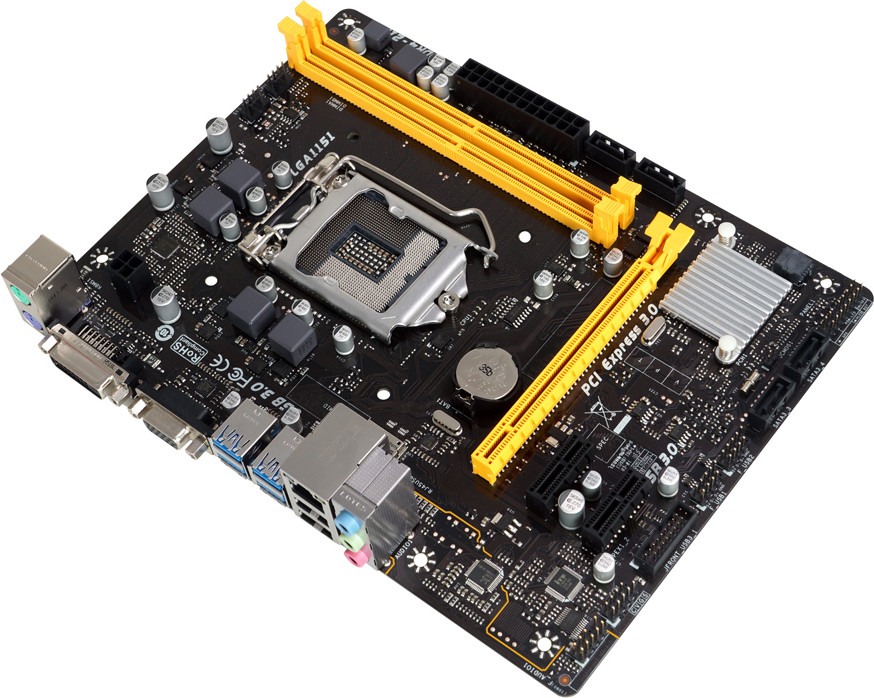

پس از یک وقفه، جدید ترین مادربرد خود را با نام Biostar B250MDC معرفی کرد. مادربردی میان رده با قیمت متوسط که از چیپست B250 استفاده می کند. این مادربرد دارای یک اسلات PCIe 3.0×16 است که در مادربردهای کوچک فرم micro-ATX مرسوم خواهد بود. مادربرد کوچک Biostar B250MDC دارای دو اسلات حافظه رم DDR4 است که از رم هایی با فرکانس 2400 مگاهرتز پیشتیبانی خواهد کرد. این مادربرد دارای فناوری Speed+ است که شامل موارد ویژه ای از جمله USB 3.1 Gen1، Smart Speed LAN و Charger Booster است.

بخش صوتی دارای ویژگی های HD Audio و AudioArt Capacitors است و توسط کنترلر Realtek ALC887 هدایت می گردد. بایواستار از مدار چاپی Moistureproof به همراه ماسفت های Low RdsOn P-Pak و مدارهای چندگانه ESD به مظنور حفاظت از خطرهای OC, OV, OT بهره گرفته است. همچنین شبکه LAN نیز به مدار حفاظت اختصاصی متصل است. جالب است بدانید که مادربرد Biostar B250MDC از بایوس با رابط گرافیکی بهره برده و دارای Bio-Remote2 است.

خروجی های گرافیکی در این مدل شامل DVI-D و VGA هستند و باقی رابط ها برای ساخت یک کامپیوتر روزانه، اداری، مولتی مدیا و حتی مخصوص بازی، کافی است. Biostar B250MDC با قیمت 60 دلار به فروش می رسد.

خوش قیمت و کارآمد؛ مادربرد Biostar B250MDC

(image)

پس از یک وقفه، جدید ترین مادربرد خود را با نام Biostar B250MDC معرفی کرد. مادربردی میان رده با قیمت متوسط که از چیپست B250 استفاده می کند. این مادربرد دارای یک اسلات PCIe 3.0×16 است که در مادربردهای کوچک فرم micro-ATX مرسوم خواهد بود. مادربرد کوچک Biostar B250MDC دارای دو اسلات حافظه رم DDR4 است که از رم هایی با فرکانس 2400 مگاهرتز پیشتیبانی خواهد کرد. این مادربرد دارای فناوری Speed+ است که شامل موارد ویژه ای از جمله USB 3.1 Gen1، Smart Speed LAN و Charger Booster است.

بخش صوتی دارای ویژگی های HD Audio و AudioArt Capacitors است و توسط کنترلر Realtek ALC887 هدایت می گردد. بایواستار از مدار چاپی Moistureproof به همراه ماسفت های Low RdsOn P-Pak و مدارهای چندگانه ESD به مظنور حفاظت از خطرهای OC, OV, OT بهره گرفته است. همچنین شبکه LAN نیز به مدار حفاظت اختصاصی متصل است. جالب است بدانید که مادربرد Biostar B250MDC از بایوس با رابط گرافیکی بهره برده و دارای Bio-Remote2 است.

(image)

خروجی های گرافیکی در این مدل شامل DVI-D و VGA هستند و باقی رابط ها برای ساخت یک کامپیوتر روزانه، اداری، مولتی مدیا و حتی مخصوص بازی، کافی است. Biostar B250MDC با قیمت 60 دلار به فروش می رسد.

خوش قیمت و کارآمد؛ مادربرد Biostar B250MDC

6 ژانویه

کوچک اما خیره کننده؛ مادربرد ASRock X399M Taichi

کوچک اما خیره کننده؛ مادربرد ASRock X399M Taichi

کوچک اما خیره کننده؛ مادربرد ASRock X399M Taichi

یکی از برترین سازندگان مادربرد است که متاسفانه از سال گذشته تا کنون عرضه مادربردهای آن در بازار داخلی ایران قطع و یا ضعیف شده است. این شرکت به تازگی اولین مادربرد کلاس micro-ATX خود را برای پردازنده های AMD Ryzen Threadripper معرفی کرد. این مادربرد با نام ASRock X399M Taichi جدید ترین عضو خانواده تایچ، می تواند در کیس های کوچک جای گرفته و میزبان پرچمدارن HEDT ای ام دی باشد که طراحی مدل های تایچی را نیز یدک می کشد.

 انرژی اصلی برد توسط یک رابط 24 پین ATX و یک رابط 8 پین EPS تامین می گردد. ازراک از یک مدار تغذیه VRM با 8 فاز رگولاتور بهره گرفته است. دو عدد هیت سینک که به وسیله لوله ناقل حرارت به یکدیگر متصل شده اند نیز تهویه ماسفت تغذیه را عهده دار هستند. سوکت غول پیکر TR4 به 4 اسلات رم DDR4 نزدیک و متصل شده است؛ با وجود ابعاد کوچک، ازراک از 3 اسلات توسعه PCI-Express 3.0 x16 نیز استفاده کرده است که با فلز اضافی تقویت شده اند. دو عدد از این اسلات ها را پهنای باند کامل x16 اجرا می گردند.

اتصالات ذخیره سازی در ASRock X399M Taichi شامل 3 اسلات SSD M.2 با سرعت حداکثر 32 گیگابیت در ثانیه و 8 رابط SATA III است. همچنین یک رابط U.2 نیز بر روی برد به چشم می خورد که دارای سرعت 32 گیگابیت در ثانیه است. در زمینه ارتباط های شبکه و بدون سیم، این مادربرد قادر به ارائه Bluetooth 4، ارتباط WLAN گونه AC و دو درگاه گیگابیتی LAN است. این امکانات درست در مادربردهای حرفه ای ATX دیده می شوند. کدک صوتی 120 dBA SNR CODEC، دو رابط USB 3.1 سازگار با نوع C و 8 رابط USB 3.0 از جمله دیگر امکانات به کار رفته در مادربرد ASRock X399M Taichi به شمار می روند. این مادربرد پس از عرضه در نمایشگاه CES 2018، قیمت گذاری خواهد شد.

کوچک اما خیره کننده؛ مادربرد ASRock X399M Taichi

(image)

یکی از برترین سازندگان مادربرد است که متاسفانه از سال گذشته تا کنون عرضه مادربردهای آن در بازار داخلی ایران قطع و یا ضعیف شده است. این شرکت به تازگی اولین مادربرد کلاس micro-ATX خود را برای پردازنده های AMD Ryzen Threadripper معرفی کرد. این مادربرد با نام ASRock X399M Taichi جدید ترین عضو خانواده تایچ، می تواند در کیس های کوچک جای گرفته و میزبان پرچمدارن HEDT ای ام دی باشد که طراحی مدل های تایچی را نیز یدک می کشد.

 انرژی اصلی برد توسط یک رابط 24 پین ATX و یک رابط 8 پین EPS تامین می گردد. ازراک از یک مدار تغذیه VRM با 8 فاز رگولاتور بهره گرفته است. دو عدد هیت سینک که به وسیله لوله ناقل حرارت به یکدیگر متصل شده اند نیز تهویه ماسفت تغذیه را عهده دار هستند. سوکت غول پیکر TR4 به 4 اسلات رم DDR4 نزدیک و متصل شده است؛ با وجود ابعاد کوچک، ازراک از 3 اسلات توسعه PCI-Express 3.0 x16 نیز استفاده کرده است که با فلز اضافی تقویت شده اند. دو عدد از این اسلات ها را پهنای باند کامل x16 اجرا می گردند.

(image)

اتصالات ذخیره سازی در ASRock X399M Taichi شامل 3 اسلات SSD M.2 با سرعت حداکثر 32 گیگابیت در ثانیه و 8 رابط SATA III است. همچنین یک رابط U.2 نیز بر روی برد به چشم می خورد که دارای سرعت 32 گیگابیت در ثانیه است. در زمینه ارتباط های شبکه و بدون سیم، این مادربرد قادر به ارائه Bluetooth 4، ارتباط WLAN گونه AC و دو درگاه گیگابیتی LAN است. این امکانات درست در مادربردهای حرفه ای ATX دیده می شوند. کدک صوتی 120 dBA SNR CODEC، دو رابط USB 3.1 سازگار با نوع C و 8 رابط USB 3.0 از جمله دیگر امکانات به کار رفته در مادربرد ASRock X399M Taichi به شمار می روند. این مادربرد پس از عرضه در نمایشگاه CES 2018، قیمت گذاری خواهد شد.

کوچک اما خیره کننده؛ مادربرد ASRock X399M Taichi

2 ژانویه

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

شرکت AMD پس از معرفی پردازنده های Ryzen و Threadripper، پیروزمندانه نظاره گر گردش بازار به سمت خود است تا کم کم سهم از دست رفته خود را از اینتل باز پس گیرد. این شرکت به خوبی توانست با افزایش تعداد هسته ها و بالابردن توانایی پردازش موازی یا Multi-Threaded Performance پردازنده های خود، آنها را یک سرو گردن بالاتر از اینتل در بنچ مارکها بنشاند. شرکت AMD با افزایش کارایی پردازش چند رشته ای قدرت ضعیفتر Single-Threaded Performance تک هسته ای خود را جبران کرد. به لطف پتانسیل پردازنده های Ryzen و Threadripperسهم بازار به نفع AMD در حال گسترش است.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

تاکنون 4 پردازنده 1900X ،1920 ،1920X و 1950X از خانواده Threadripper وارد بازار شده اند که پرچمدار آنها، 1950X به قیمت 1000 دلار به فروش می رسد. این پرچمدار AMD مجهز به 2 پردازنده ی 8 هسته ای است، که به لطف فن آوری Infinity Fabric به یکدیگر متصل و یک پردازنده ی واحد 16 هسته ای را تشکیل می دهد. کار بدین جا ختم نمی شود، پردازنده Threadripper 1950X در موقع نیاز می تواند تا دو برابر، یعنی مجموع 32 رشته ی پردازشی را همزمان پردازش کند. داشتن این میزان توانایی در پردازش موازی، قطعا می تواند لبخند رضایت را برای رندرکاران و کاربران تبدیل های ویدیویی به همراه داشته باشد. توانایی این نیروگاه عظیم پردازش در گیمینگ نیز قابل ستایش است، هرچند برای یک سیستم گیم، راهکار های مناسبتر و ارزانتری نیز وجود دارد. پردازنده Threadripper 1950X در حالت پیشفرض روی حداکثر فرکانس 3.7 گیگاهرتز فعالیت می کند که در صورت وجود کولینگ مناسب می تواند تا 4.1 گیگاهرتز افزایش فرکانس داشته باشد. این پردازنده در ایران به قیمت 4.170.000 تومان به فروش می رسد که با توجه به جایگاه HEDT آن، و بازار هدف Workstation، قیمتی بسیاری رقابتی و مناسب برای آن بشمار می رود.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

شرکت AMD نظارت وسواسانه ای روی مادربردهای مجهز به چیپ ست X399 و سوکت TR4 دارد. به گونه ای که تعداد بسیار کمی از این مدل مادربرد ها در بازار یافت می شود و از این جهت AMD مراقب است بهترین قطعات و مناسبترین امکانات برای این پلتفرم ارائه شود. شرکت های بزرگ نیز توجه خاصی نسبت به تولید این پلتفورم دارند. امروز در اتاق تست مجله سخت افزار به بررسی مادربرد MSI X399 Pro Gaming Carbon AC خواهیم نشست. مادربردهای پلتفورم HEDT عموما در ابعاد E-ATX وارد بازار می شوند اما MSI با زیرکی خاصی این پرچمدار فعلی X399 خود را در ابعاد استاندارد ATX تولید و ارائه کرده است تا عموم کاربران با هر نوع کیسی بتوانند از مزایای Threadripper استفاده کنند.

معرفی محصول

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

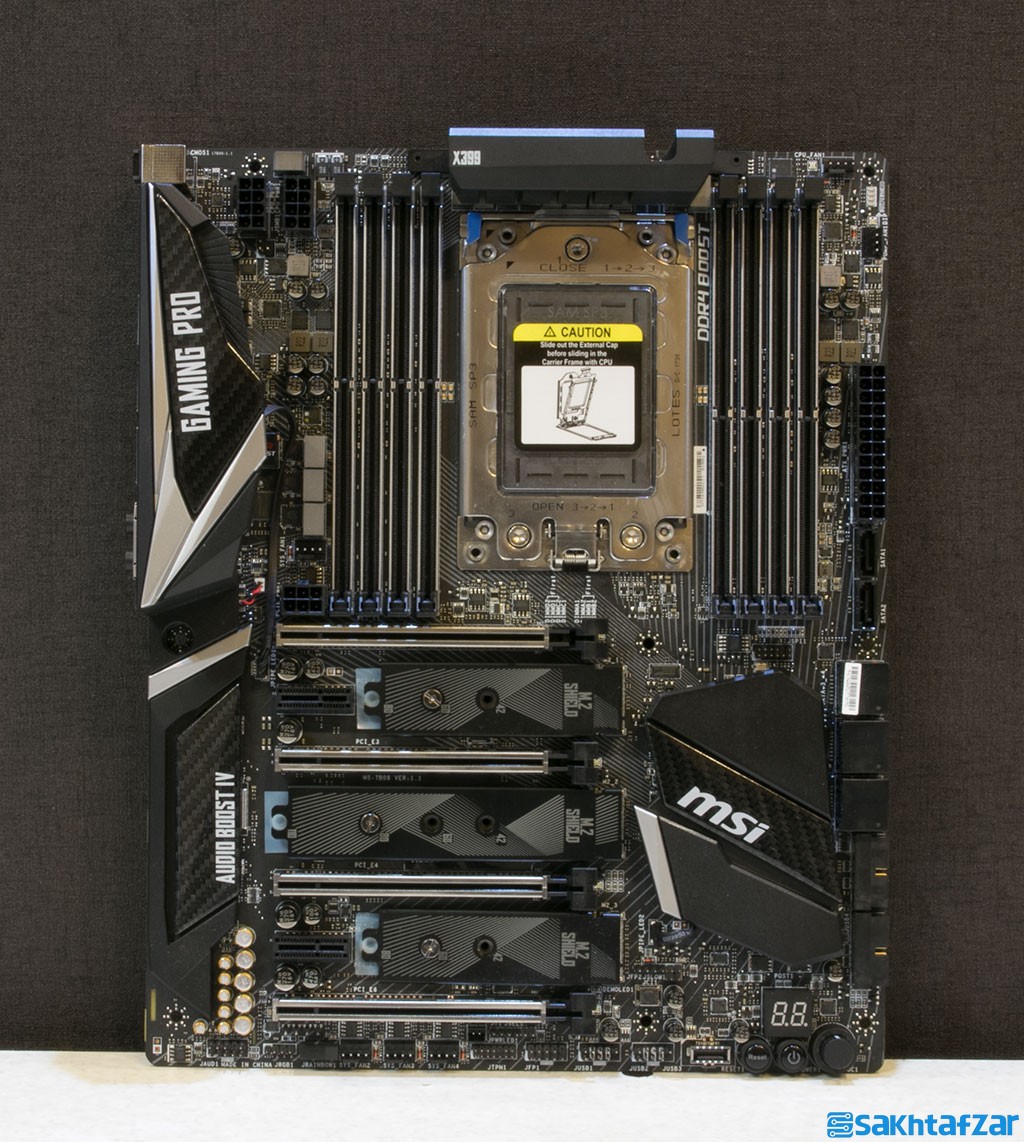

مادربرد MSI X399 Pro Gaming Carbon AC در ابعاد استاندارد ATX ساخته شده است. 8 اسلات رم چهار کاناله DDR4 با پشتیبانی از فرکانس بالای 3600Mhz، چهار اسلات گرافیک با پشتیبانی از 4Way SLI/Crossfire، سه درگاه M.2 با پهنای باند PCI-E Gen. 3، شش درگاه SATA III، یک جفت درگاه USB 3.1 برای فرانت پنل کیس، کارت شبکه بی سیم 802.11 AC اینتل، بلوتوث نسخه 4.2، کارت صدای مبتنی بر Realtek ALC1220 Codec، پشتیبانی از نوار دیجیتالی LED RGB یا رنگین کمانی قابل برنامه ریزی، از جمله شاخص ترین امکانات این مادربرد به شمار می روند.

نمای بیرونی و بسته بندی

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

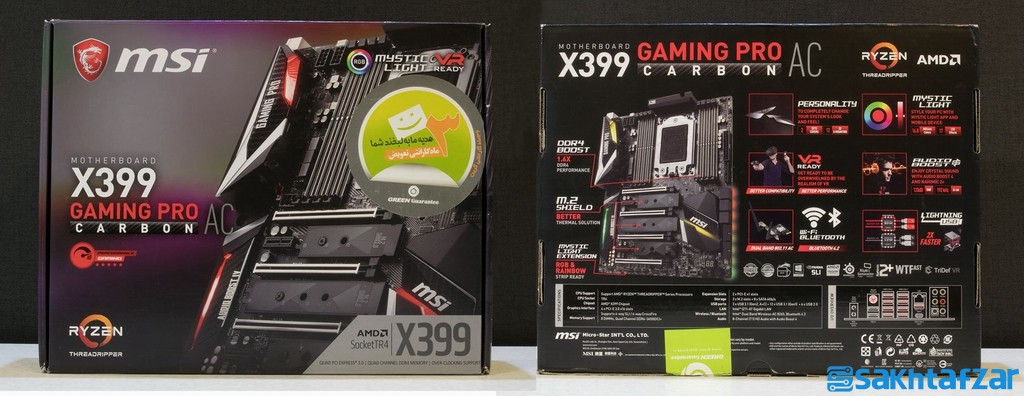

جعبه مادربرد دارای تم روشن بنفش مشکی است. امکاناتی همچون نشان Mystics Light، VR Ready در روی جعبه و در پشت آن به تفصیل از امکانات مادربرد نام برده شده است.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

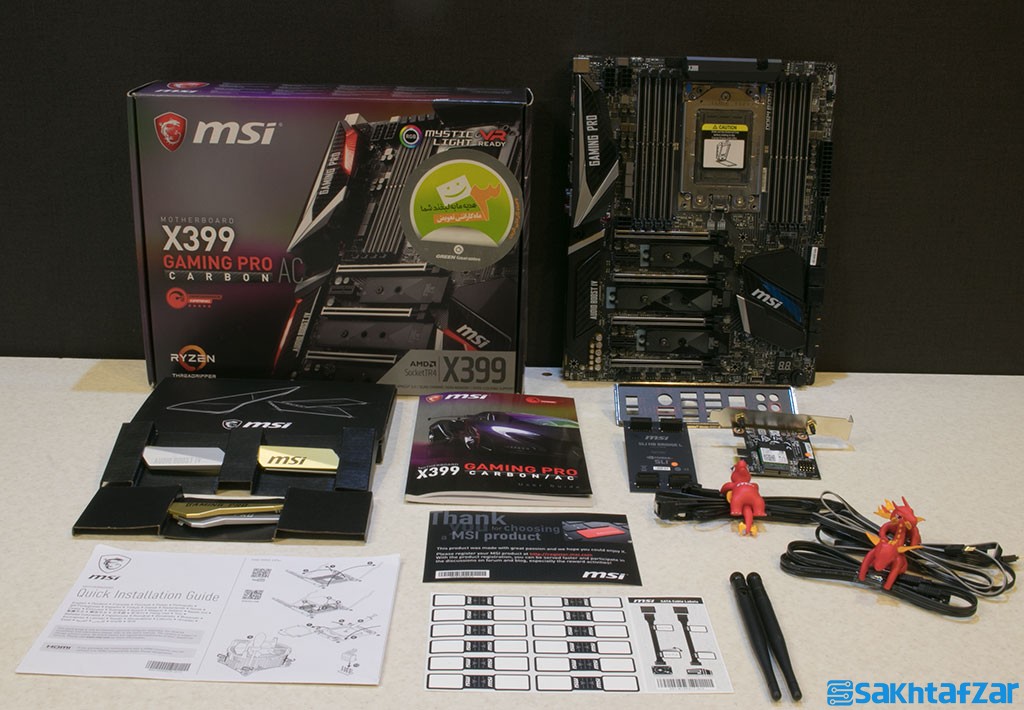

اقلام داخل جعبه، شامل: کابل های SATA III، کابل افزایش LED RGB، بج اژدهای MSI، پل مخصوص SLI، برای حالت دو کارت گرافیک، کارت شبکه و بلوتوث اینتل، وسایل زینتی، شامل قاب های فلزی نقره ای و طلایی قابل تعویض سطح مادربرد، براکت نصب فن 12 سانتی برای خنک سازی بیشتر، برچسب نامگذاری کابل ها، پنل پشت مادربرد، DVD درایور و دفترچه مادربرد می شود. MSI تقریبا جعبه پرو پیمان داری بر این مادربرد در نظر گرفته است.

طراحی و امکانات سخت افزاری

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

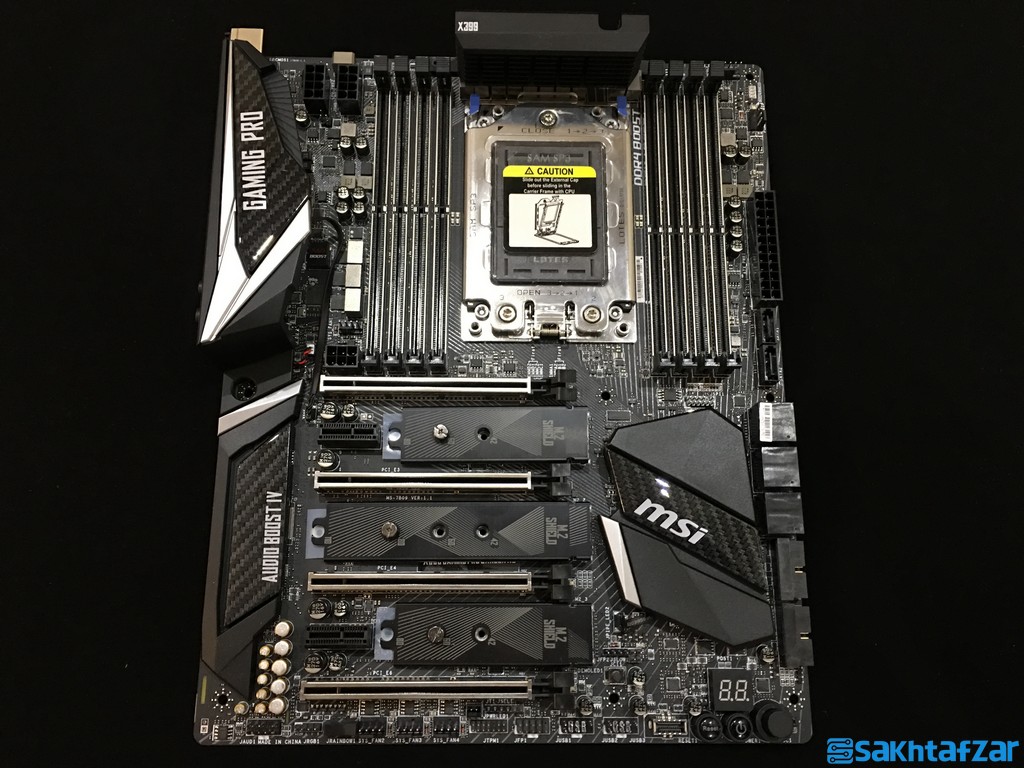

ام اس آی ساختار نامتقارن مادربردهای کربن را در این مدل نیز پیاده کرده است. کلیه اجزای روی مادربرد بشدت متراکم و نزدیک به هم قرار گرفته اند. به غیر از بخش مدار تغذیه پردازنده و چیپ ست، سینک خنک کننده دیگری به چشم نمی خورد. به نظر می رسد MSI برای درآوردن یک مادربرد ATX از دل X399  به ناچار از خنک کننده های کمتری استفاده کرده است. تعدد شکافهای PCIe و سه درگاه M.2 مجهز به شیلد در بخش پایینی مادربرد فضای بزرگی را اشغال کرده است. اما زیبایی این مادربرد، زمانی عیان می شود که روشن شود. تعداد زیادی از LED های RGB در سرتاسر مادربرد پخش شده اند.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

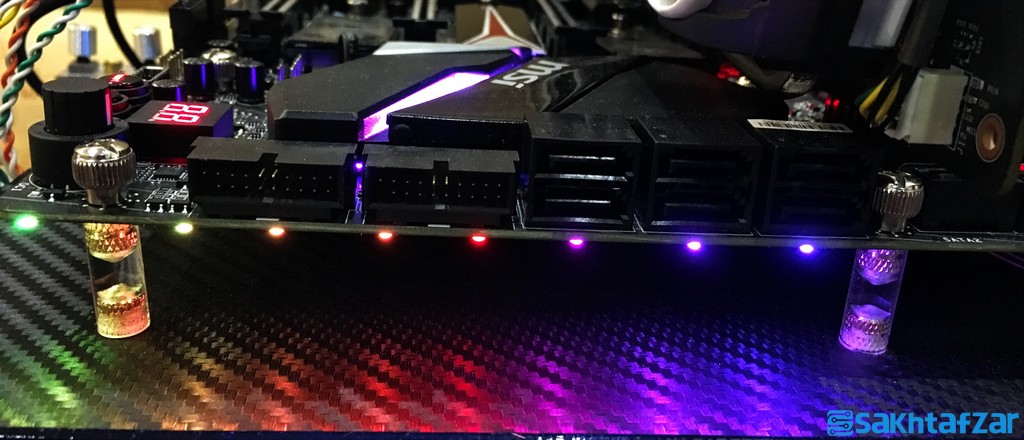

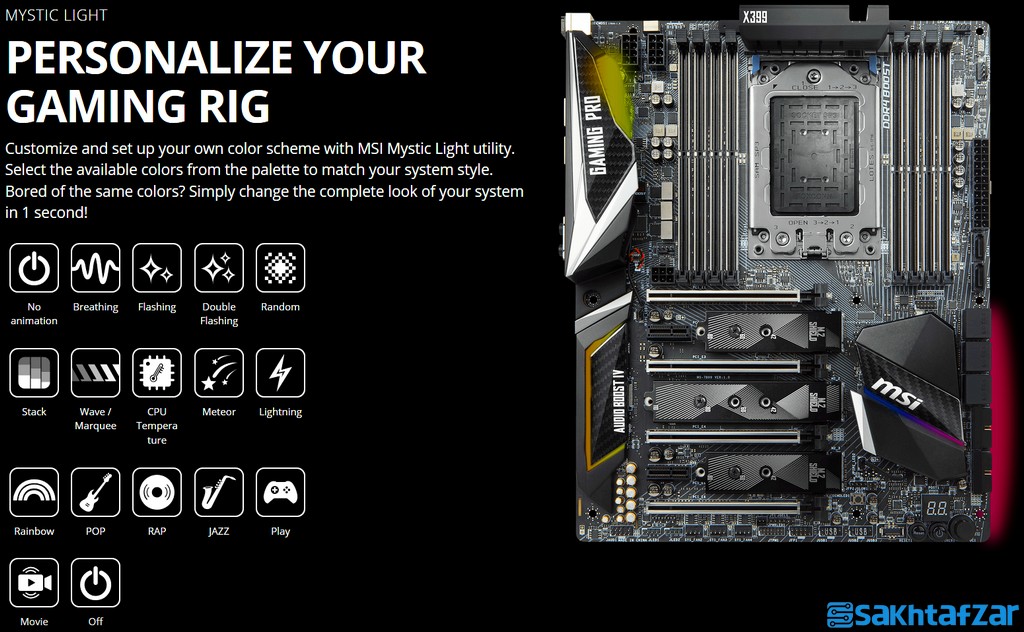

به لطف این دیودهای نوری RGB در بخش I/O پنل، صدا، چیپ ست و لبه زیرین درگاه های ساتا، این مادربرد به یکی از پیشرفته ترین نورپردازی ها مجهز است. این نورپردازی، نرم افزار کنترل افکت نوری Mystic Light رقص نور زیبایی به این مادربرد داده است که با تم فیبر کربن روی آن نمای جذابی را به سیستم می دهد.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

 برای تغذیه تردریپر به دو درگاه ورودی تغذیه 8 پین پردازنده نیاز است که شرکت MSI با زیرکی پورت ها را به صورت فشرده در نزدیکی هم به کار برده است. مهمترین بخش مدار تغذیه برد در بخش فوقانی توسط برج خنک کننده ای پوشش داده شده است.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

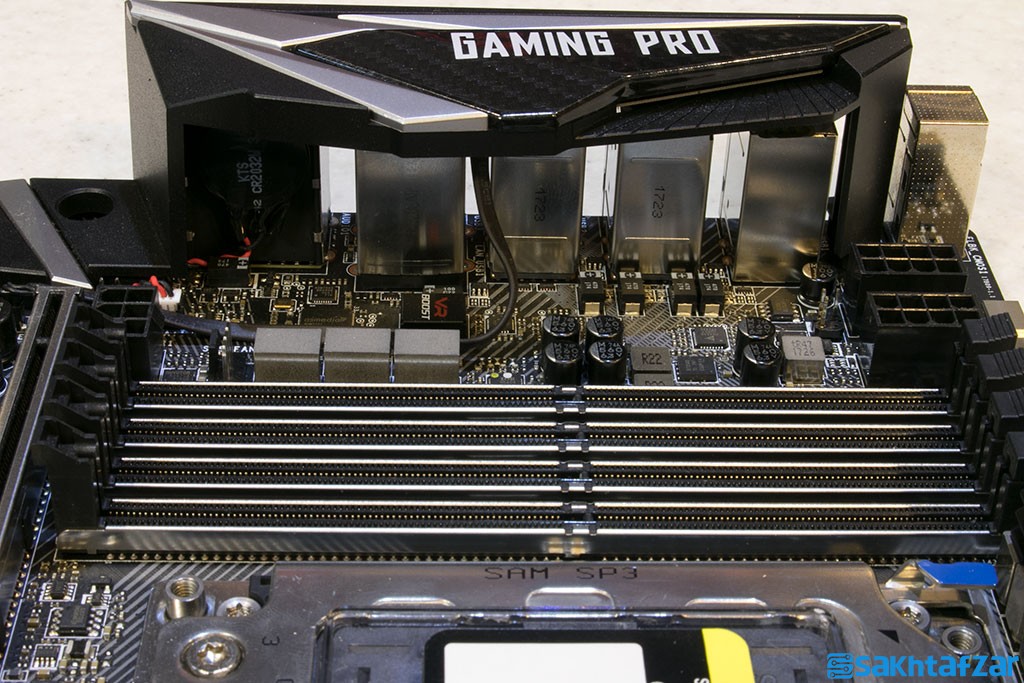

در زیر سینک خنک کننده MSI برای کاهش میزان حرارت، تعداد 10 فاز را برای VRM پردازنده در نظر گرفته است. این تعداد فاز توسط PWM های IR35201 به رکتیفایرهای IR3555 متصل است تا مدار 60 آمپری تغذیه هسته های پردازنده را تامین نیرو نماید. چیپ های PWM IR3599 توسعه دهنده های فاز، در پشت مدار چاپی قرار گرفته اند، که آنجا توسط براکت خنک کننده پوشش داده شده اند. VRM های تامین نیروی سوکت نیز به وسیله IR3555 PowIRstages شصت آمپری، توسط PWM های دیجیتالی IR35204 در مدار قرار گرفته اند. به هر 4 شکاف حافظه رم یک مدار اختصاص یافته است که توسط کنترلر های دیجیتالی PV4210 PWM ساخت شرکت Primarion تغذیه می شود. دو ماسفت دو کاناله 40 آمپری CSD87350Q NexFET ساخت شرکت Texas Instruments هم در این بخش دیده میشود. این نوع طراحی مدار برای حافظه رم X399، مشابه طراحی مدار مادربرد X299 ام اس آی است.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

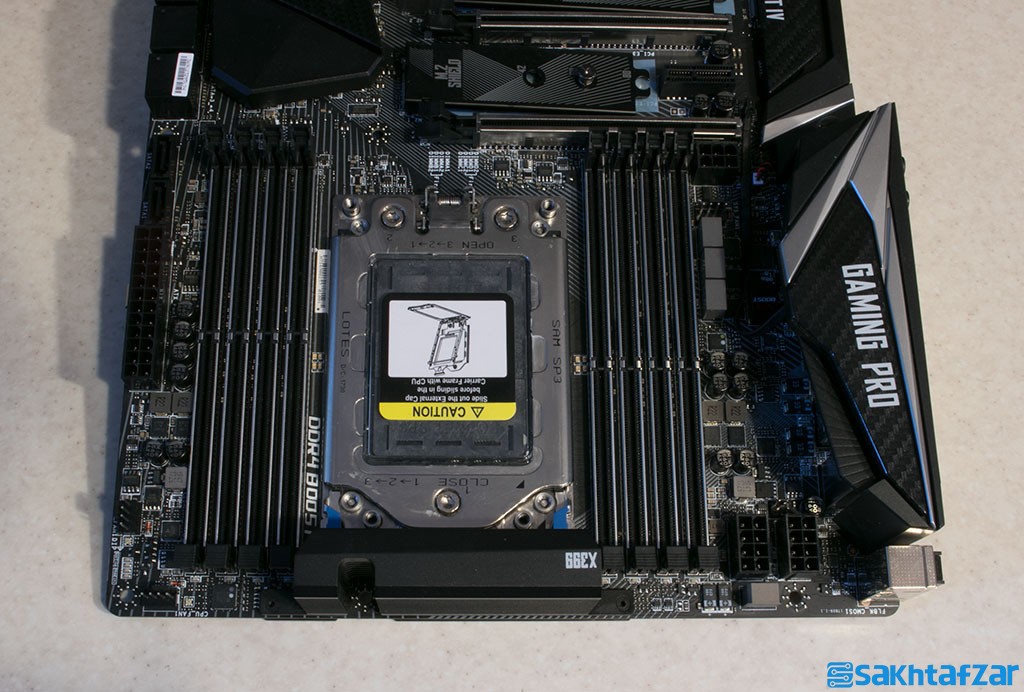

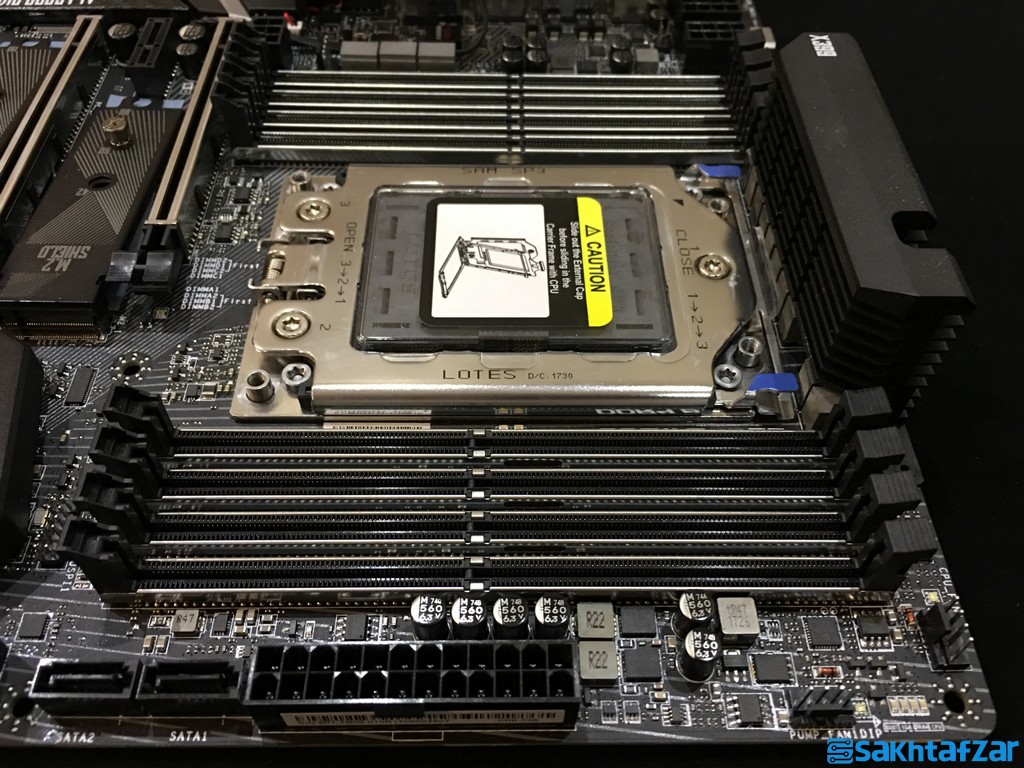

در کنار شکافهای رم، دو کانکتور PWM، یکی برای فن پردازنده و دیگری برای پمپ واتر کولر در نظر گرفته شده است. در پایین سوکت برق 24 پین، دو عدد درگاه SATA III قرار دارد.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

کمی پایین تر، شش درگاه SATA III دیگر، به همراه دو درگاه USB 3.1 برای پنل جلویی کیس به صورت افقی نصب شده اند. یکی از بخشهای زیبای نورپردازی شده، زیر درگاه های ساتا است. ولی اگر کابل های ساتا و USB 3.1 را به این بخشها متصل کنید عملا نور LED ها از دید پنهان خواهد شد، از این جهت، شاید انتخاب این بخش برای نورپردازی خیلی حساب شده نباشه. ولی به هر جهت هر جای مادربرد که نورپردازی شود، قابل ستایش است.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

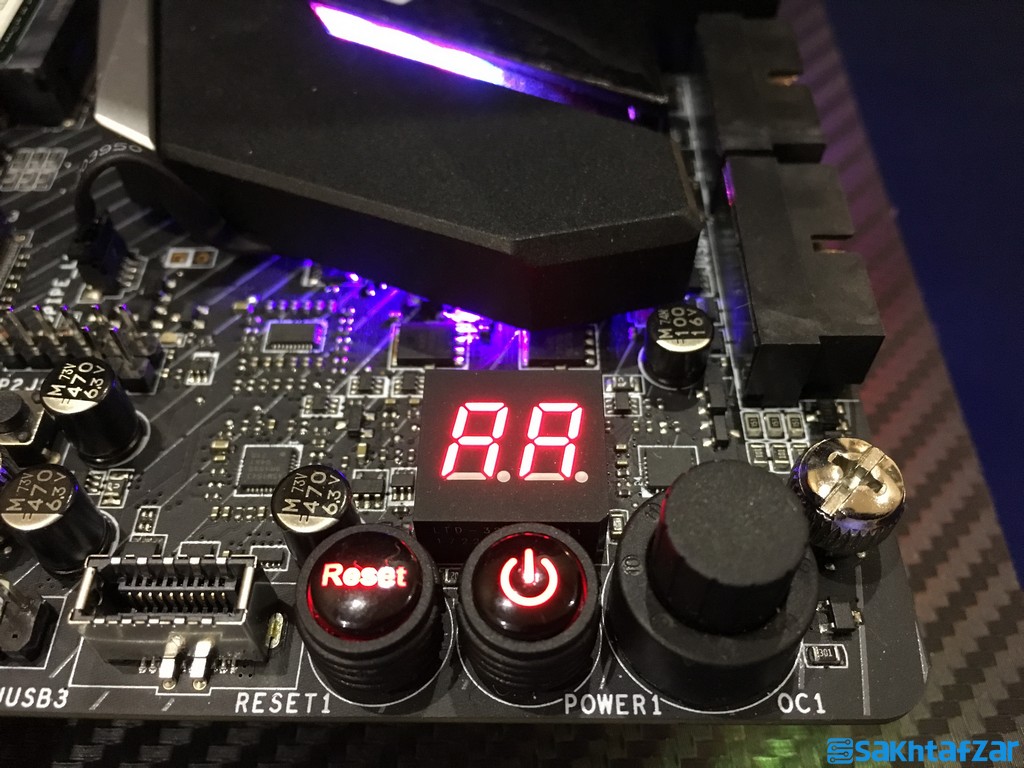

در لبه کناری پایین مادربرد، پیچ مخصوص Game Boost قرار گرفته است که از آن برای اورکلاک به صورت دستی می توان استفاده کرد. دکمه های پاور و ریست، به همراه دیباگر و ورودی USB 3.1 Gen.1 فرانت پنل کیس نیز در این بخش دیده می شود.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

سانت به سانت لبه پایینی مادربرد مملو از درگاه ها و کانکتور های مختلف است. سرشاخه های اتصالات فرانت پنل کیس، USB 2.0، سه عدد کانکتور مخصوص فن، به همراه دکمه های ریز تغییر حالات رقص نور، و خروجی صوتی پنل جلو از مهمترین آنهاست. در نیمه پایین مادربرد، همانطور که مشاهده می کنید سه درگاه M.2 قرار گرفته اند که می توانید از آنها در حالت RAID 0 سه عدد SSD NVMe بهره ببرید. چهار شکاف PCIe نیز مجهز به گارد Steal Armor به جهت استحکام بخشی هستند. در بخش صوتی، MSI از Audio Boost 4 بر پایه چیپ ست Realtek ALC 1220A استفاده کرده است.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

به جهت پوشش برق رسانی هر چه بهتر کارتهای گرافیک، MSI یک ورودی برق شش پین گارافیک در بخش فوقانی اولین شکاف PCI-E قرار داده است. اما بسیار این پورت نزدیک شکاف گرافیک و رم هاست. فشردگی قطعات بر روی این مادربرد به حدی است که جا برای باطری نبوده و آن را به پشت یکی از خروجی های عقب مادربرد چسبانده اند

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

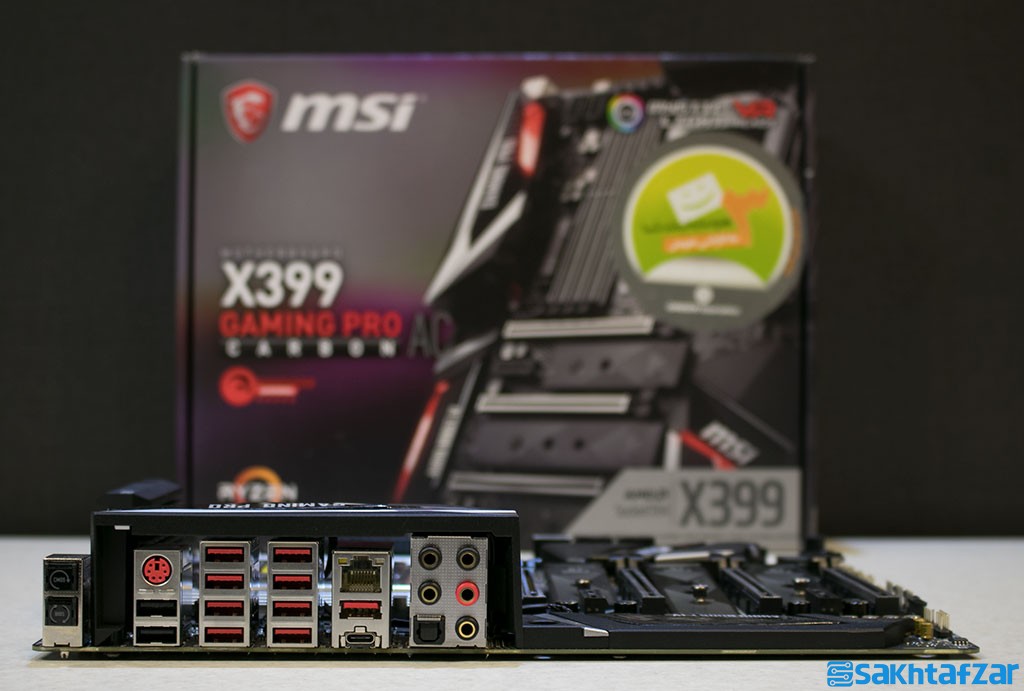

خروجی های پشت کیس شامل خروجی صوتی 7.1 کاناله مجهز به روکش طلا، درگاه LAN گیگابیتی مجهز به چیپ اینتل i211AT، یک جفت درگاه USB 3.1 Gen.2 در نوع های Type A و Type C، مجموع هشت درگاه USB 3.0، دو درگاه USB 2.0 یک ورودی PS2 و دکمه های ریست بایوس و فلش بایوس می شود. لازم به ذکر است در هنگام روشن شدن مادربرد، LED های قرمز رنگی درگاه LAN را روشن می کنند تا در تاریکی  راهنمای محل قرارگیری این پورت باشند.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

کارت شبکه بی سیم دو بانده Intel AC 8265 به صورت یک کارت مجزا روی مادربرد نصب می شود. یک کابل USB 2.0 نیز می بایستی از این کارت به درگاه USB 2.0 روی مادربرد نصب شود. این کارت Wi-Fi امکان سرعت 867 Mbps را فراهم می آورد. همچنین امکان اتصال از طریق بلوتوث ورژن 4.2 نیز با این کارت میسر می باشد.

نرم افزارهای جانبی

شرکت MSI همیشه نرم افزارهای جانبی کاربردی زیادی را به همراه مادربرد ها عرضه می کند، به دلیل تعداد زیاد آنها، کنترل و به روز رسانی شان گاهی سخت بود. این بار MSI در یک حرکت کاربردی، کلیه نرم افزار های همراه خود را در یک پکیج کامل به نام MSI App Manager به صورت مدیریت شده و منظم، آنها را در اختیار کاربر قرار می دهد.این نرم افزار جامع، خوب طراحی شده است و قابلیت به روز رسانی اتوماتیک آن بسیار کاربردی است. از جمله مهمترین نرم افزار های همراه مادربرد نرم افزار MSI Commander Center است که فن آوری Game Boost در بخشی از آن مهمترین نقش را برای اورکلاک اتوماتیک ایفا می کند. به کمک این نرم افزار می توانید نسبت به اورکلاک پردازنده اقدام کنید و یا دمای قطعات خود را پایش نمایید. تنظیم سرعت گردش تک تک فنها، ساختن پروفایل تنظیمات دلخواه، فرکانس رمها، و اعمال در لحظه تنظیمات از جمله مهمترین ویژگی های کاربردی این نرم افزار می باشد. در بخش صوتی نرم افزار Nahimic 2 نیز همراه این مادربرد عرضه شده است که به لطف آن می توان از امکانات حرفه ای صوتی از جمله Sound Tracker هنگام بازی بهره برد. به کمک نرم افزار Mystic Light می توان کنترل کاملی بر روی بخش های مختلف روشنایی LED RGB، به صورت مجزا، داشت. این نرم افزار به صورت یک پارچه می تواند تمامی قطعات سخت افزاری شما را اگر که به فن آوری LED RGB ام اس آی مجهز باشد، مدیریت و کنترل کند.

بایوس

بایوس MSI Click BIOS آنچنان که در دیگر مادربرد های High End شرکت MSI دیده ایم بسیار کاربردی و کامل طراحی شده است. بیشترین تنظیمات مهم در حالت Advanced در بخش OC حالت Expert نمایان می شود. در زمینه اورکلاک اتوماتیک نیز دکمه گرافیکی Game Boost در بایوس وجود دارد تا به صورت راحت بتوان سیستم را اورکلاک کرد. ما به کمک این بخش به راحتی پردازنده ی ترد ریپر را به 4 گیگاهرتز اورکلاک کردیم.

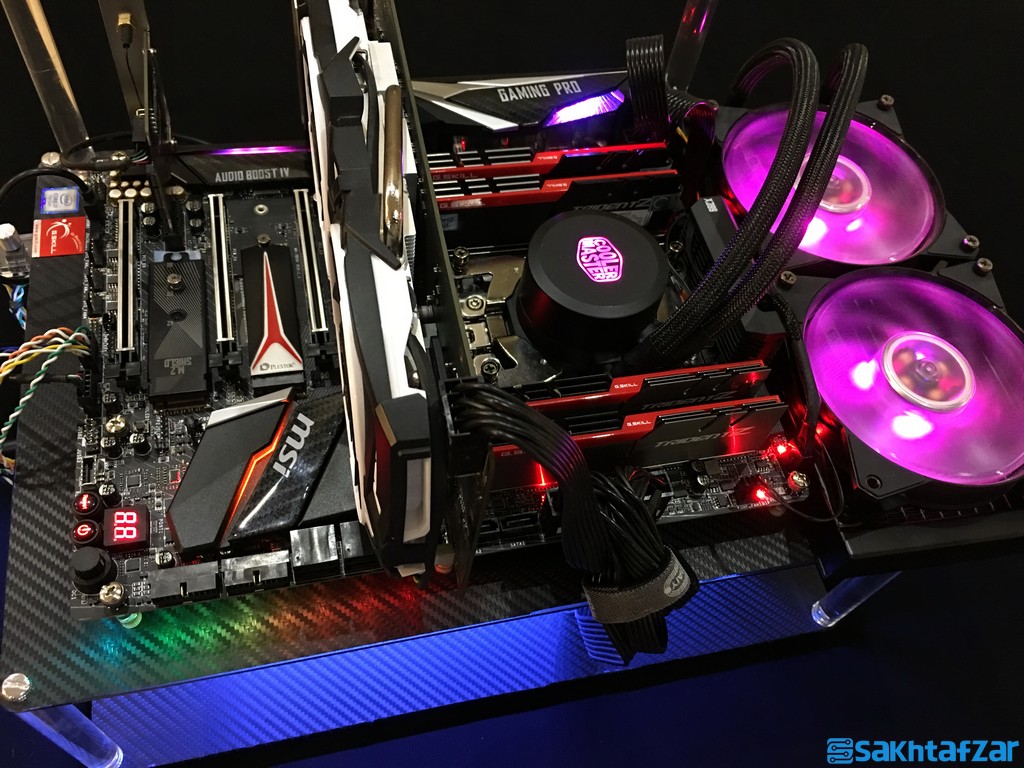

معرفی سیستم تست

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

پردازنده AMD Threadripper 1950X

از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 16 هسته و 32 رشته پردازشی، فرکانس کاری 3.7 گیگاهرتز، حداکثر توان مصرفی 180 وات و مقدار 32 مگابایت برای کش Level3 اشاره کرد. این پردازنده توسط شرکت ام اس آی در اختیار سیستم تست قرار گرفته شده است.

کارت گرافیک MSI GTX 1060 ARMOR 6G OC

این کارت گرافیک با فرکانس کاری 1759 مگاهرتز، 6 گیگابایت حافظه از نوعGDDR5، حداکثر فرکانس حافظه تا 8008 مگاهرتز، رابط حافظه 192 بیتی، توان مصرفی 120 وات، یک ورودی برق 8 پین و سیستم خنک کننده کارآمد گزینه مناسبی برای گیمرها است. کارت گرافیک GTX 1060 گزینه خوبی برای کاربرانی است که می خواهند در دقت 1080 پیکسل بازی ها را به خوبی اجرا کنند. این کارت می تواند در این دقت و حتی در حداکثر تنظیمات هر بازی، به خوبی جوابگوی نیاز شما باشد. این کارت گرافیک توسط شرکت MSI در اختیار ما قرار داده شده است.

حافظه G.Skill Trident Z

این سری از حافظه های جی اسکیل برای دست یابی به فرکانس بالا بهینه شده است. کیت مورد استفاده 2 ماژول 8 گیگابایتی DDR4 است که با فعال کردن XMP از حداکثر فرکانس کاری 3600 مگاهرتز با زمان تاخیر CL16 بهره می برد. این ماژول ها از جی اسکیل تایوان به دست وب سایت سخت افزار مگ رسیده است.

منبع تغذیه GREEN GP850B-OCPT

نسل جدید پاور های پلاتینیومی خانواده Overclocking Evo شرکت گرین است. این پاور از یک ریل پرقدرت 12 ولت 70 آمپری بهره می برد، که به لطف مبدل‌ DC-DC برای ایجاد ولتاژ شاخه‌های +5V و +3.3V در بخش ثانویه، باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این پاور می شود. امکان تحقق عملی Zero Voltage Switching در بخش ورودی این پاور به کمک توپولوژی Half-Bridge در کنار مبدل LLC Resonant ایجاد شده است تا حامل‌های EMI ،RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی افزایش یابد. حالت Fan-Less بودن و استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز بسیار کم از دیگر امکانات آن به شمار می رود. این پاور توسط شرکت گرین برای سیستم تست در اختیار ما قرار داده شده است.

خنک کنند Green Glacier 360-EVO

واتر کولر شرکت پردیس صنعت سیاره سبز (گرین) است که در حال حاضر از پر فروش ترین واتر کولر های بازار ایران است. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 360 میلیمتری آلومینیومی، استفاده از سه فن 12 میلیمتری کم صدا مجهز به دیودهای قرمز با طول عمر 100 هزار ساعت، واتر پمپ بلبرینگ سرامیکی قدرتمند بی صدا با طول عمر 80 هزار ساعت، واتر بلاک کاملا مسی مجهز به نمایشگر نشان دهند دمای کولانت و دور پمپ اشاره کرد. این رادیاتور برای تست توسط دفتر گرین در اختیار ما قرار داده شده است که تشکر ویژه داریم.

خنک کننده Cooler Master MasterLiquid ML240L RGB

یکی از تازه واردهای بازار ایران است که از نظر زیبایی روی دست ندارد. این کولر خوش ساخت کولرمستر مجهز به کیت TR4 است و می تواند به خوبی از پس خنک سازی پردازنده های ترد ریپر بر آید. همانطور که از اسم آن بر می آید، این واتر کولر با خروجی های RGB اکثر برند های مادربرد سازی سازگار است و می توان افکت های نوری هماهنگی با مادربرد متصل به خود به صورت Sync نمایش دهد. این واترکولر را به جهت تست، شرکت محترم ام اس آی در اختیار ما قرار داد.

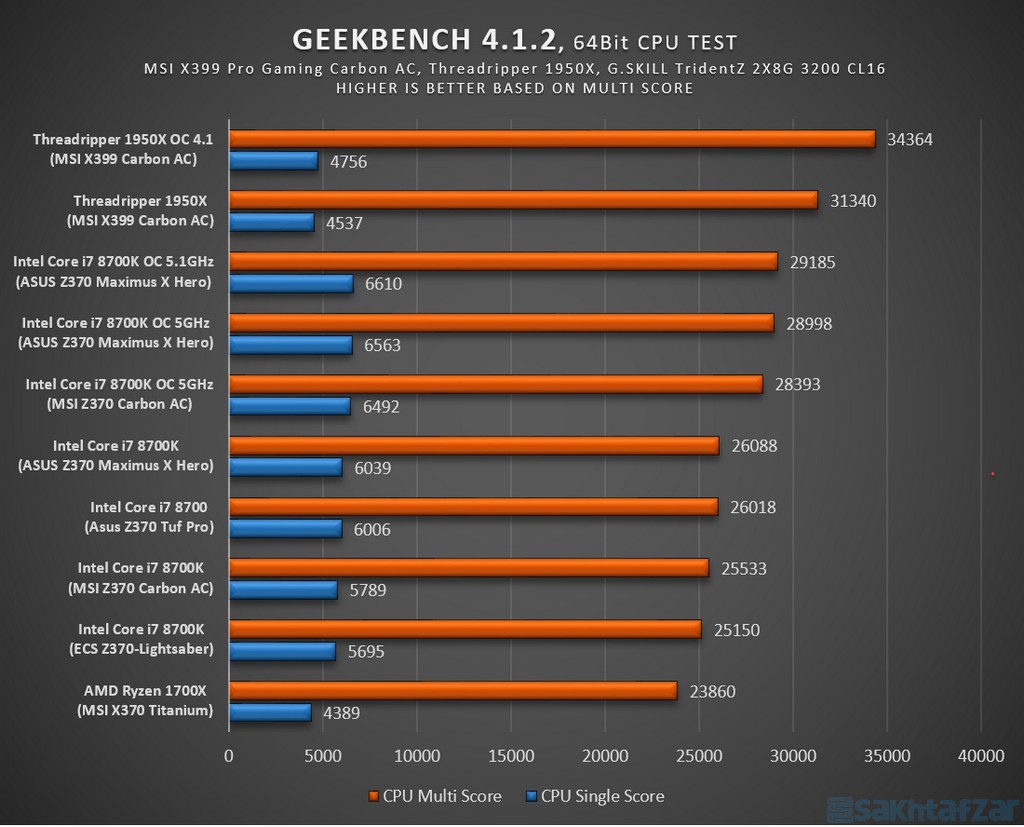

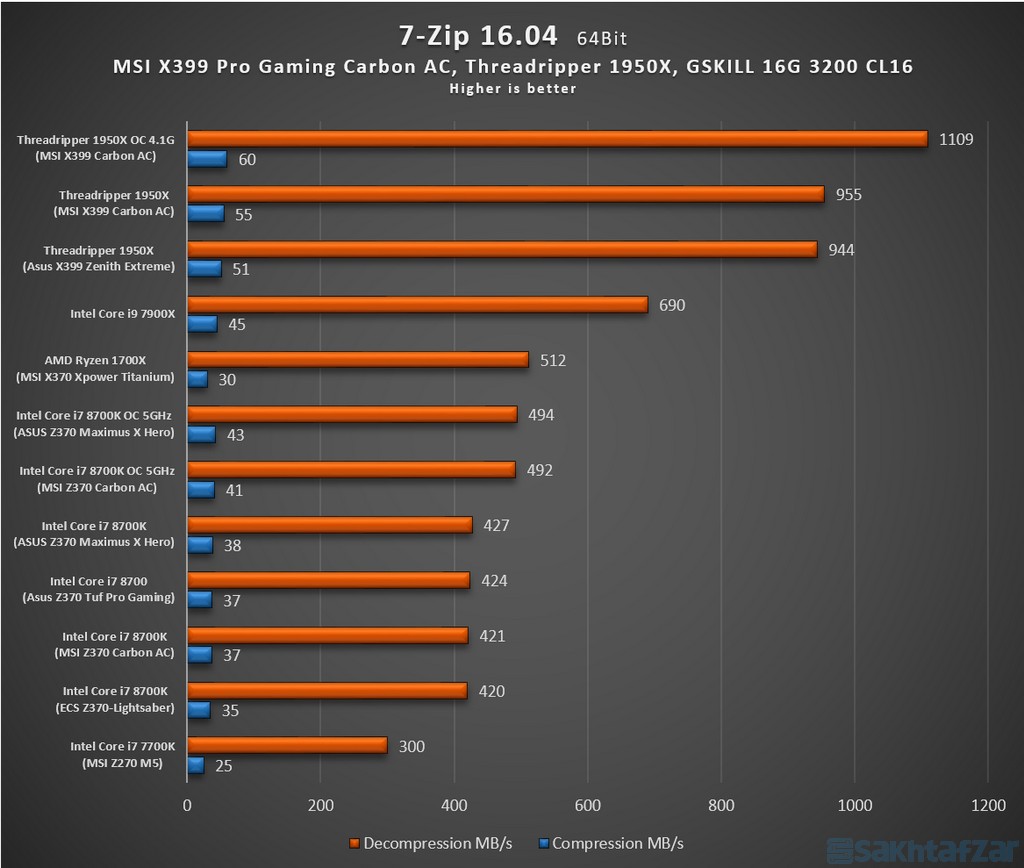

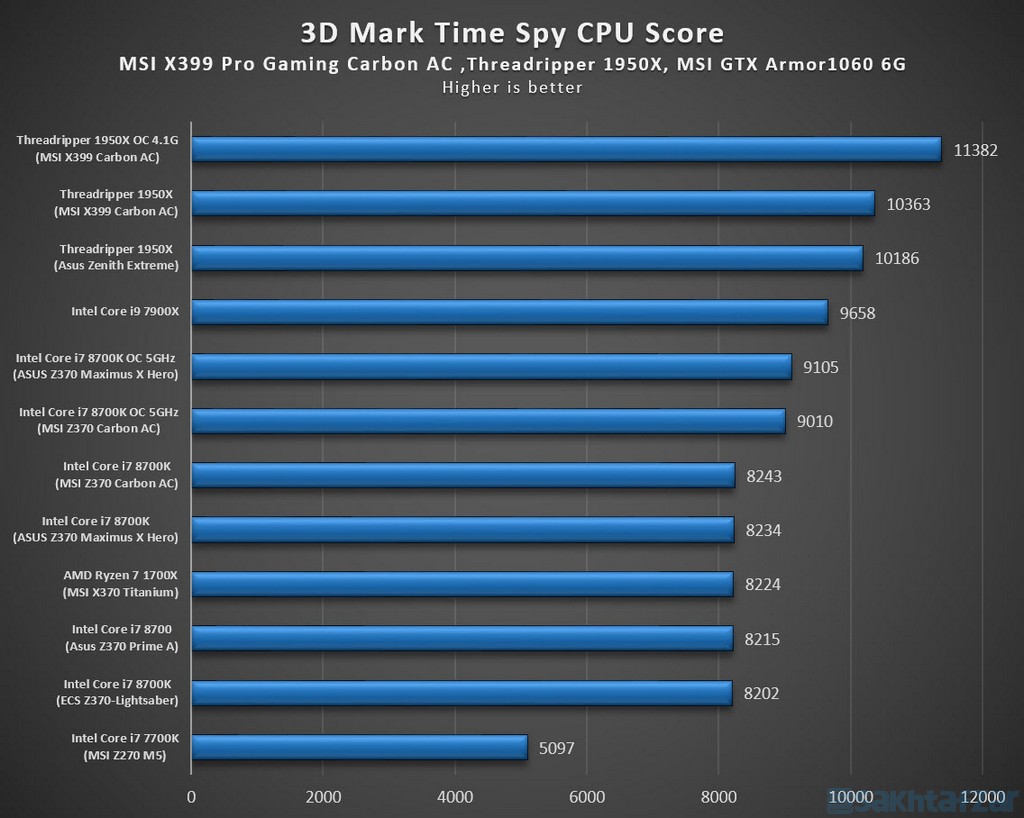

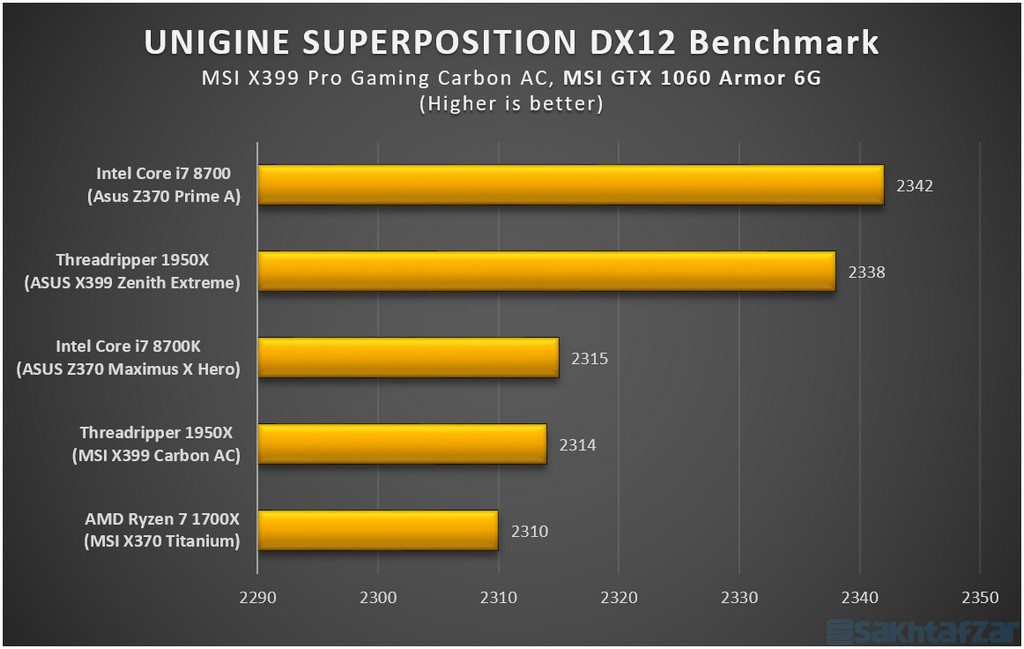

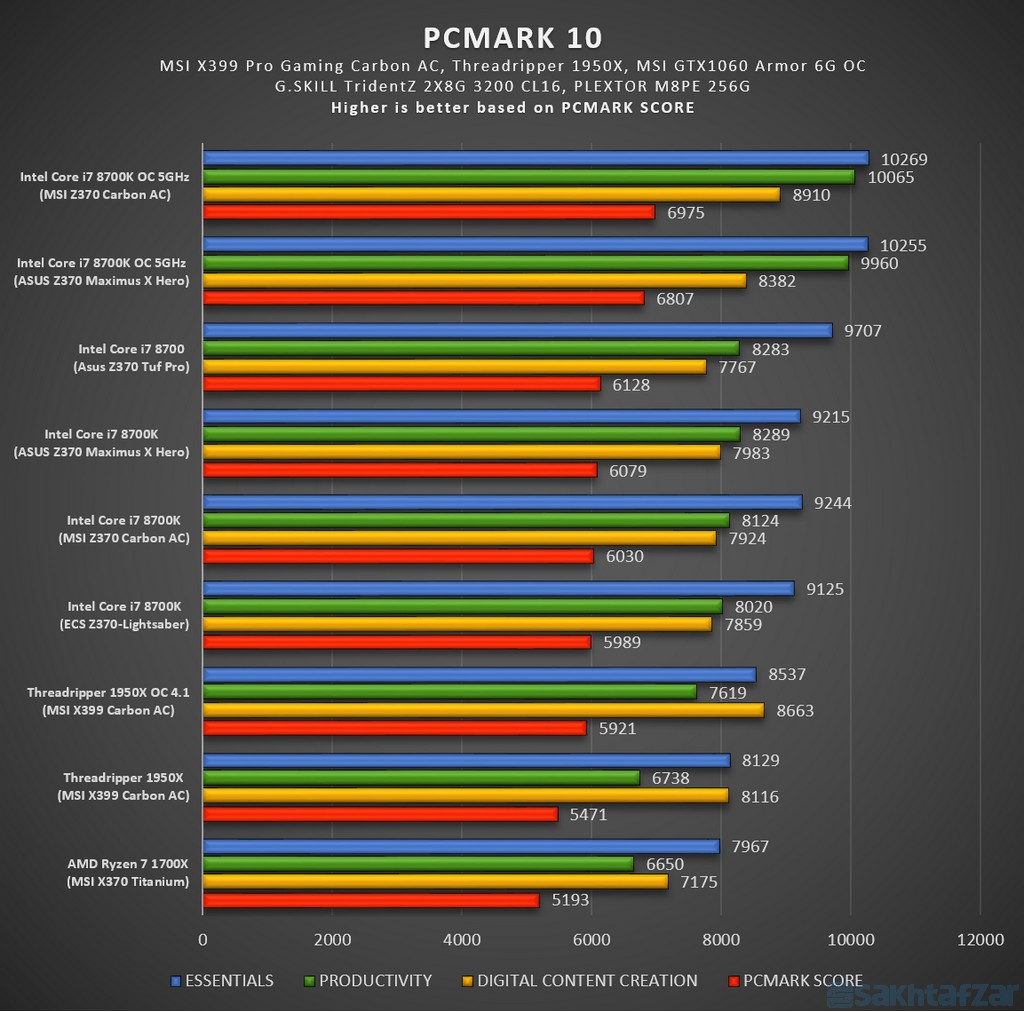

بررسی کارایی

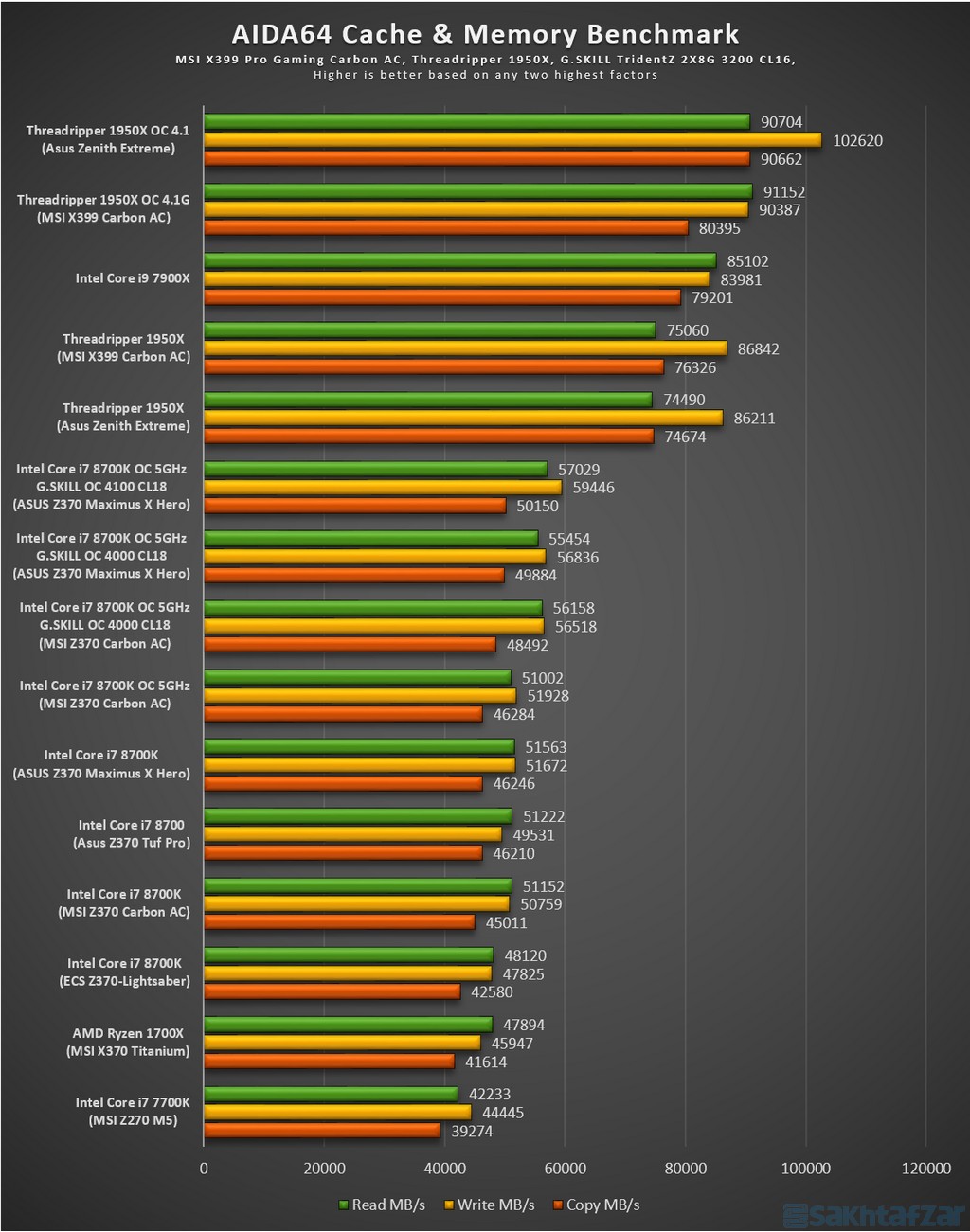

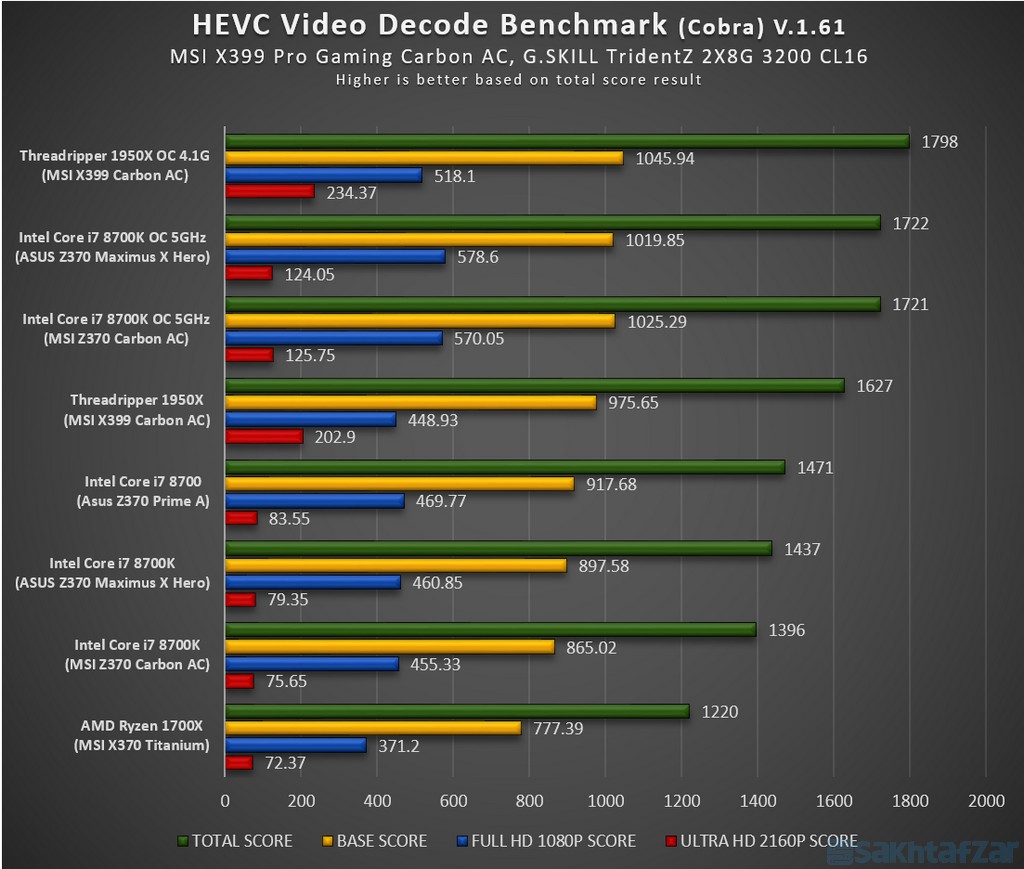

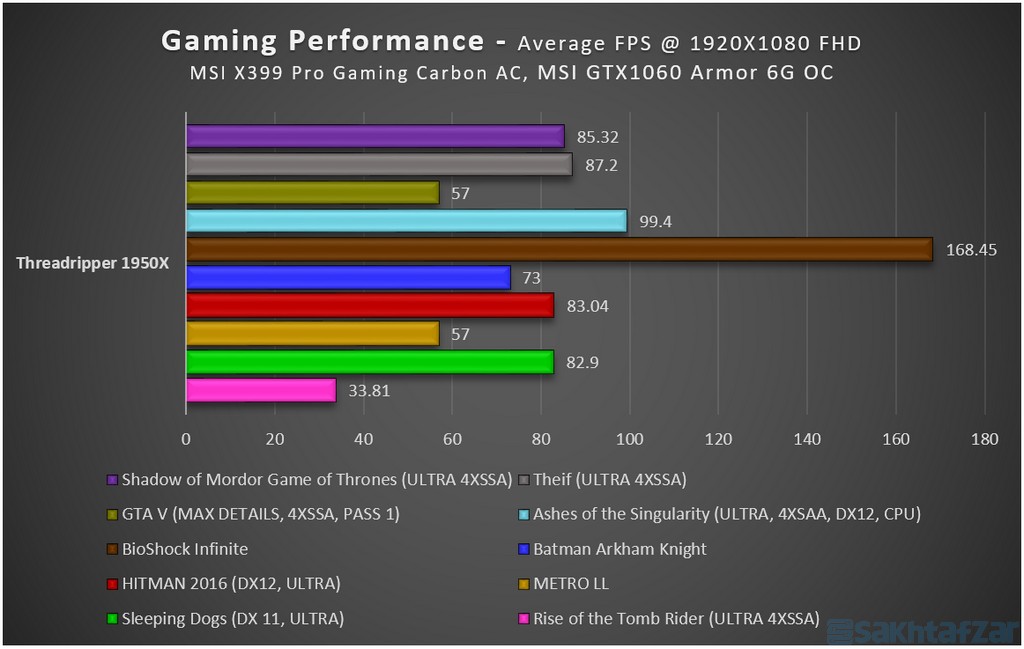

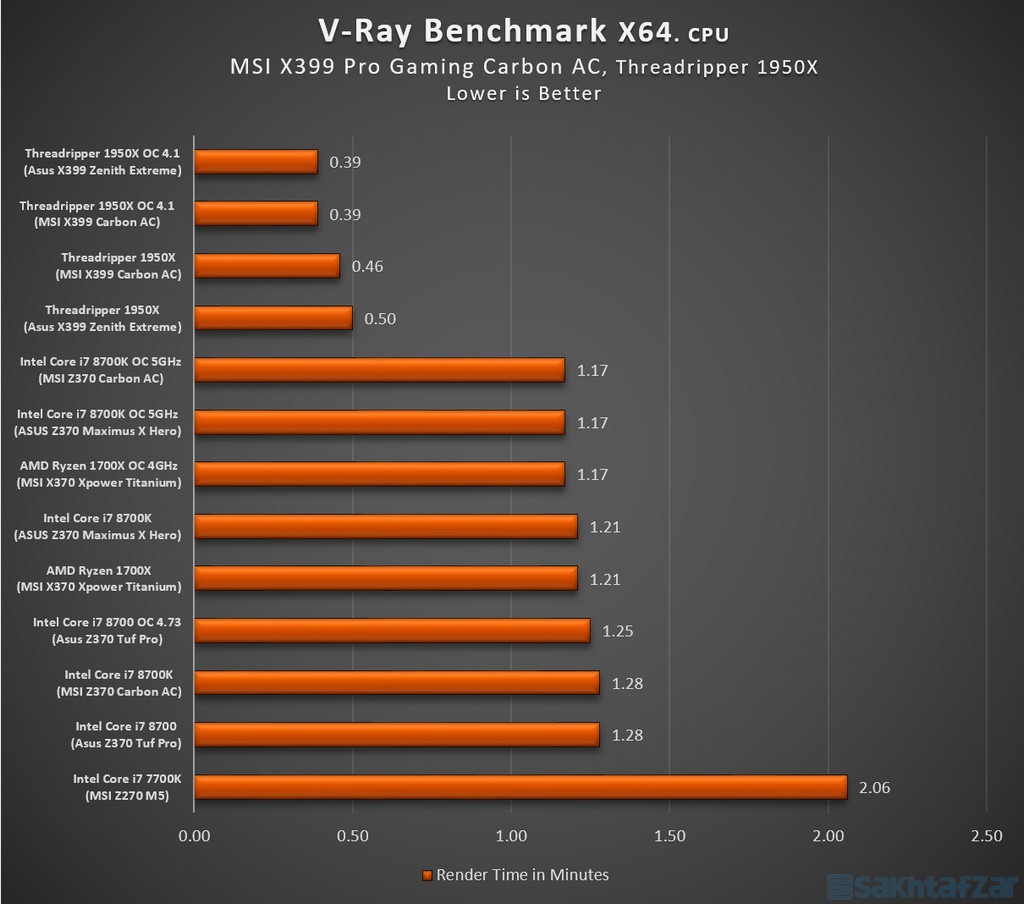

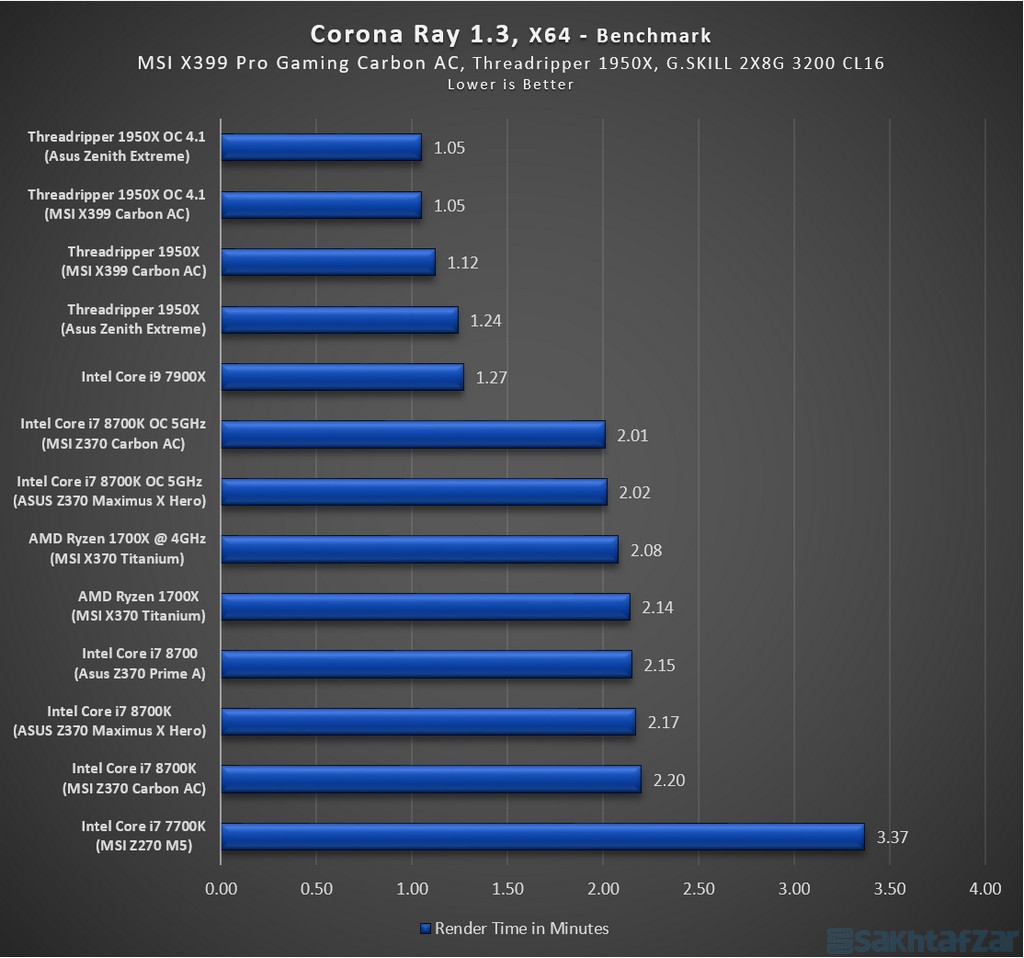

با توجه به نوع کاربرد این پلتفرم، که بیشتر برای کاربری های رندرینگ و تبدیل های ویدیویی مناسب است، سعی کردیم تعداد تست های مربوط به رندر بیشتر مورد توجه قرار گیرد. این پردازنده که در اختیار ما بود می توانست تنها با افزایش ضریب فرکانس پایه به 41، تا 4100 مگاهرتز اورکلاک شود. مادربرد نیز به خوبی توانست از پس اورکلاک آن برآید. در کلیه تست ها مادربرد به خوبی به صورت پایدار از 4.1 گیگاهرتز فرکانس پردازنده پشتیبانی کرد.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

نتیجه گیری

به طور خلاصه می توان گفت، با توجه به اشغال صدر جدول اغلب تست ها توسط این مادربرد، با یک محصول استثناعی برای بکارگیری توانایی ترد ریپر روبه رو هستیم. از طرفی این مادربرد یک میلیون و هفتصد هزار تومانی، یکی از خوش قیمت ترین مادربرد های TR4 بازار است، و از طرف دیگر، با عملکرد بسیار خوب خود در تست ها، نشان داد می تواند مادربرد های قدرتمند دیگر را به چالش بکشد.

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

استفاده از استاندارد ATX برای ساخت مادربرد X399، اگرچه نکته مثبتی است و می توان از سازگاری آن با همه نوع کیس کامپیوتر تمجید کرد اما از نظر منتقدانه، این موضوع باعث فشردگی شدید اجزای روی مادربرد شده است، به گونه ای که حتی شکافهای رمها ها به حدی به سوکت پردازنده نزدیک گردیده اند که اگر به مانند ما از کولری مثل Cooler Master 240 RGB استفاده کنید، عملا شکاف اول سمت راست رمها توسط شلنگ کولر اشغال می شود و نمی توان از آن بهره ای برد. این فشردگی اجزای مادربرد در بخش شکافهای گرافیک، و نزدیکی آنها به هم و بخش های دیگر نیز مشاهده می شود که نکته ی چندان مثبتی نیست. ولی خوب، زمانی که MSI این مادربرد را طراحی می کرد قطعا متوجه بود از برخی مسایل باید بگذرد تا مادربرد ATX برای TR4 بسازد.به هر صورت، با توانایی خوبی که MSI X399 Pro Gaming Carbon AC از خود نشان داد، این مادربرد به یکی از اولویت های پیشنهادی ما برای سوکت TR4 و پردازنده های تردریپر تبدیل شد.

{REVIEW} label=امتیاز; decimal=1; max=10; راندمان=9.3; امکانات=9.5; بایوس=9.2; اورکلاک و کولینگ=9.5; طراحی=8.5; نرم افزار=8.5; کیفیت ساخت=9.0; ارزش خرید=9.8; {/REVIEW}

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

(image)

شرکت AMD پس از معرفی پردازنده های Ryzen و Threadripper، پیروزمندانه نظاره گر گردش بازار به سمت خود است تا کم کم سهم از دست رفته خود را از اینتل باز پس گیرد. این شرکت به خوبی توانست با افزایش تعداد هسته ها و بالابردن توانایی پردازش موازی یا Multi-Threaded Performance پردازنده های خود، آنها را یک سرو گردن بالاتر از اینتل در بنچ مارکها بنشاند. شرکت AMD با افزایش کارایی پردازش چند رشته ای قدرت ضعیفتر Single-Threaded Performance تک هسته ای خود را جبران کرد. به لطف پتانسیل پردازنده های Ryzen و Threadripperسهم بازار به نفع AMD در حال گسترش است.

(image)

تاکنون 4 پردازنده 1900X ،1920 ،1920X و 1950X از خانواده Threadripper وارد بازار شده اند که پرچمدار آنها، 1950X به قیمت 1000 دلار به فروش می رسد. این پرچمدار AMD مجهز به 2 پردازنده ی 8 هسته ای است، که به لطف فن آوری Infinity Fabric به یکدیگر متصل و یک پردازنده ی واحد 16 هسته ای را تشکیل می دهد. کار بدین جا ختم نمی شود، پردازنده Threadripper 1950X در موقع نیاز می تواند تا دو برابر، یعنی مجموع 32 رشته ی پردازشی را همزمان پردازش کند. داشتن این میزان توانایی در پردازش موازی، قطعا می تواند لبخند رضایت را برای رندرکاران و کاربران تبدیل های ویدیویی به همراه داشته باشد. توانایی این نیروگاه عظیم پردازش در گیمینگ نیز قابل ستایش است، هرچند برای یک سیستم گیم، راهکار های مناسبتر و ارزانتری نیز وجود دارد. پردازنده Threadripper 1950X در حالت پیشفرض روی حداکثر فرکانس 3.7 گیگاهرتز فعالیت می کند که در صورت وجود کولینگ مناسب می تواند تا 4.1 گیگاهرتز افزایش فرکانس داشته باشد. این پردازنده در ایران به قیمت 4.170.000 تومان به فروش می رسد که با توجه به جایگاه HEDT آن، و بازار هدف Workstation، قیمتی بسیاری رقابتی و مناسب برای آن بشمار می رود.

(image)

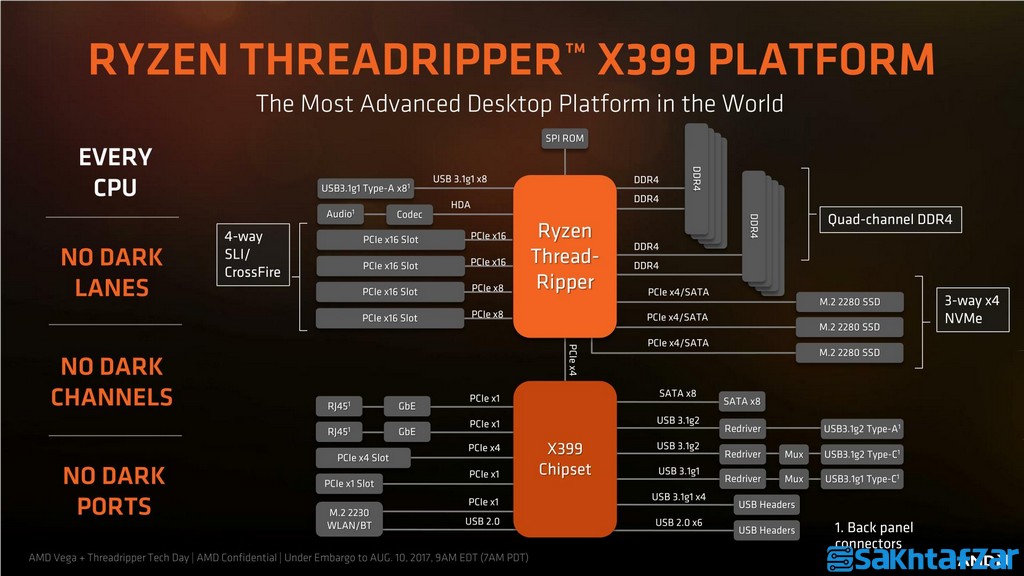

شرکت AMD نظارت وسواسانه ای روی مادربردهای مجهز به چیپ ست X399 و سوکت TR4 دارد. به گونه ای که تعداد بسیار کمی از این مدل مادربرد ها در بازار یافت می شود و از این جهت AMD مراقب است بهترین قطعات و مناسبترین امکانات برای این پلتفرم ارائه شود. شرکت های بزرگ نیز توجه خاصی نسبت به تولید این پلتفورم دارند. امروز در اتاق تست مجله سخت افزار به بررسی مادربرد MSI X399 Pro Gaming Carbon AC خواهیم نشست. مادربردهای پلتفورم HEDT عموما در ابعاد E-ATX وارد بازار می شوند اما MSI با زیرکی خاصی این پرچمدار فعلی X399 خود را در ابعاد استاندارد ATX تولید و ارائه کرده است تا عموم کاربران با هر نوع کیسی بتوانند از مزایای Threadripper استفاده کنند.

معرفی محصول

(image)

مادربرد MSI X399 Pro Gaming Carbon AC در ابعاد استاندارد ATX ساخته شده است. 8 اسلات رم چهار کاناله DDR4 با پشتیبانی از فرکانس بالای 3600Mhz، چهار اسلات گرافیک با پشتیبانی از 4Way SLI/Crossfire، سه درگاه M.2 با پهنای باند PCI-E Gen. 3، شش درگاه SATA III، یک جفت درگاه USB 3.1 برای فرانت پنل کیس، کارت شبکه بی سیم 802.11 AC اینتل، بلوتوث نسخه 4.2، کارت صدای مبتنی بر Realtek ALC1220 Codec، پشتیبانی از نوار دیجیتالی LED RGB یا رنگین کمانی قابل برنامه ریزی، از جمله شاخص ترین امکانات این مادربرد به شمار می روند.

نمای بیرونی و بسته بندی

(image)

جعبه مادربرد دارای تم روشن بنفش مشکی است. امکاناتی همچون نشان Mystics Light، VR Ready در روی جعبه و در پشت آن به تفصیل از امکانات مادربرد نام برده شده است.

(image)

اقلام داخل جعبه، شامل: کابل های SATA III، کابل افزایش LED RGB، بج اژدهای MSI، پل مخصوص SLI، برای حالت دو کارت گرافیک، کارت شبکه و بلوتوث اینتل، وسایل زینتی، شامل قاب های فلزی نقره ای و طلایی قابل تعویض سطح مادربرد، براکت نصب فن 12 سانتی برای خنک سازی بیشتر، برچسب نامگذاری کابل ها، پنل پشت مادربرد، DVD درایور و دفترچه مادربرد می شود. MSI تقریبا جعبه پرو پیمان داری بر این مادربرد در نظر گرفته است.

طراحی و امکانات سخت افزاری

(image)

ام اس آی ساختار نامتقارن مادربردهای کربن را در این مدل نیز پیاده کرده است. کلیه اجزای روی مادربرد بشدت متراکم و نزدیک به هم قرار گرفته اند. به غیر از بخش مدار تغذیه پردازنده و چیپ ست، سینک خنک کننده دیگری به چشم نمی خورد. به نظر می رسد MSI برای درآوردن یک مادربرد ATX از دل X399  به ناچار از خنک کننده های کمتری استفاده کرده است. تعدد شکافهای PCIe و سه درگاه M.2 مجهز به شیلد در بخش پایینی مادربرد فضای بزرگی را اشغال کرده است. اما زیبایی این مادربرد، زمانی عیان می شود که روشن شود. تعداد زیادی از LED های RGB در سرتاسر مادربرد پخش شده اند.

(image)

به لطف این دیودهای نوری RGB در بخش I/O پنل، صدا، چیپ ست و لبه زیرین درگاه های ساتا، این مادربرد به یکی از پیشرفته ترین نورپردازی ها مجهز است. این نورپردازی، نرم افزار کنترل افکت نوری Mystic Light رقص نور زیبایی به این مادربرد داده است که با تم فیبر کربن روی آن نمای جذابی را به سیستم می دهد.

(image)

 برای تغذیه تردریپر به دو درگاه ورودی تغذیه 8 پین پردازنده نیاز است که شرکت MSI با زیرکی پورت ها را به صورت فشرده در نزدیکی هم به کار برده است. مهمترین بخش مدار تغذیه برد در بخش فوقانی توسط برج خنک کننده ای پوشش داده شده است.

(image)

در زیر سینک خنک کننده MSI برای کاهش میزان حرارت، تعداد 10 فاز را برای VRM پردازنده در نظر گرفته است. این تعداد فاز توسط PWM های IR35201 به رکتیفایرهای IR3555 متصل است تا مدار 60 آمپری تغذیه هسته های پردازنده را تامین نیرو نماید. چیپ های PWM IR3599 توسعه دهنده های فاز، در پشت مدار چاپی قرار گرفته اند، که آنجا توسط براکت خنک کننده پوشش داده شده اند. VRM های تامین نیروی سوکت نیز به وسیله IR3555 PowIRstages شصت آمپری، توسط PWM های دیجیتالی IR35204 در مدار قرار گرفته اند. به هر 4 شکاف حافظه رم یک مدار اختصاص یافته است که توسط کنترلر های دیجیتالی PV4210 PWM ساخت شرکت Primarion تغذیه می شود. دو ماسفت دو کاناله 40 آمپری CSD87350Q NexFET ساخت شرکت Texas Instruments هم در این بخش دیده میشود. این نوع طراحی مدار برای حافظه رم X399، مشابه طراحی مدار مادربرد X299 ام اس آی است.

(image)

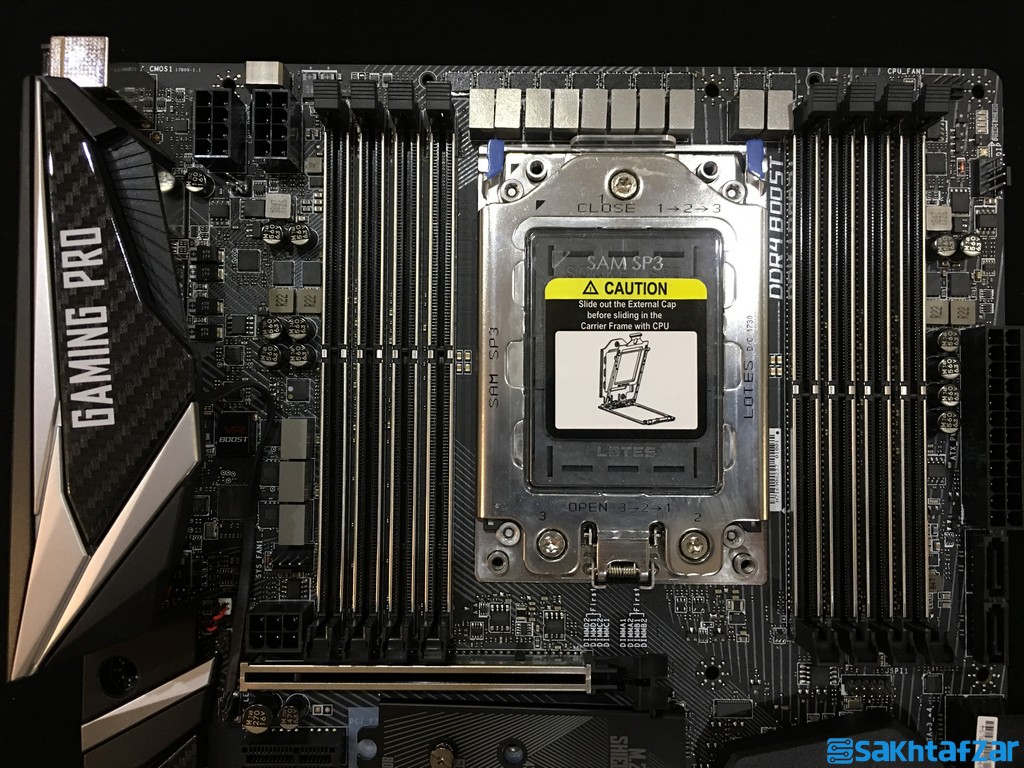

در کنار شکافهای رم، دو کانکتور PWM، یکی برای فن پردازنده و دیگری برای پمپ واتر کولر در نظر گرفته شده است. در پایین سوکت برق 24 پین، دو عدد درگاه SATA III قرار دارد.

(image)

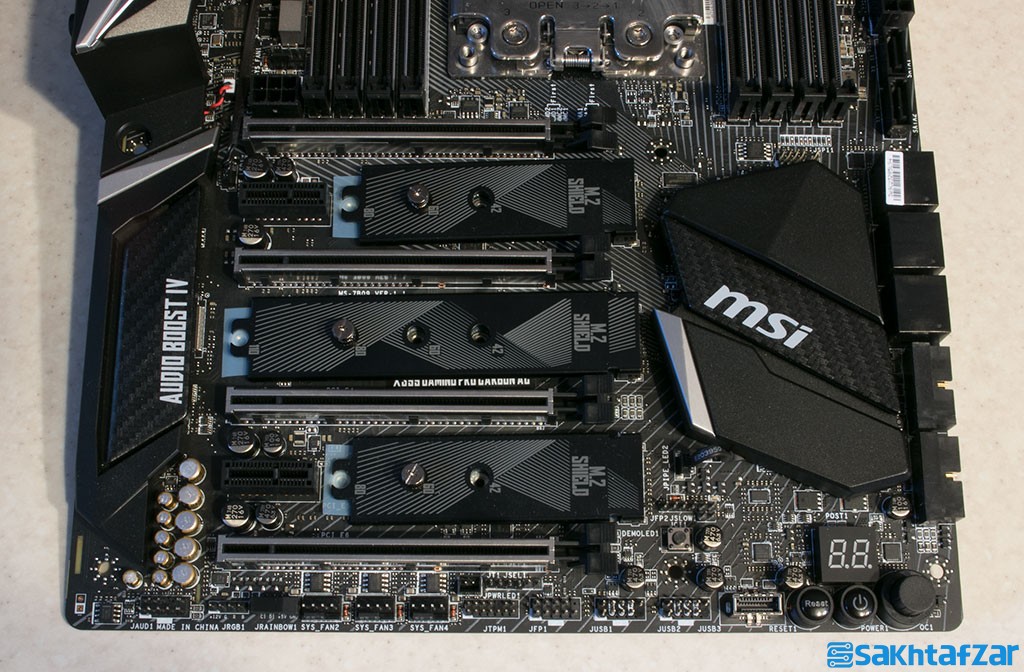

کمی پایین تر، شش درگاه SATA III دیگر، به همراه دو درگاه USB 3.1 برای پنل جلویی کیس به صورت افقی نصب شده اند. یکی از بخشهای زیبای نورپردازی شده، زیر درگاه های ساتا است. ولی اگر کابل های ساتا و USB 3.1 را به این بخشها متصل کنید عملا نور LED ها از دید پنهان خواهد شد، از این جهت، شاید انتخاب این بخش برای نورپردازی خیلی حساب شده نباشه. ولی به هر جهت هر جای مادربرد که نورپردازی شود، قابل ستایش است.

(image)

در لبه کناری پایین مادربرد، پیچ مخصوص Game Boost قرار گرفته است که از آن برای اورکلاک به صورت دستی می توان استفاده کرد. دکمه های پاور و ریست، به همراه دیباگر و ورودی USB 3.1 Gen.1 فرانت پنل کیس نیز در این بخش دیده می شود.

(image)

سانت به سانت لبه پایینی مادربرد مملو از درگاه ها و کانکتور های مختلف است. سرشاخه های اتصالات فرانت پنل کیس، USB 2.0، سه عدد کانکتور مخصوص فن، به همراه دکمه های ریز تغییر حالات رقص نور، و خروجی صوتی پنل جلو از مهمترین آنهاست. در نیمه پایین مادربرد، همانطور که مشاهده می کنید سه درگاه M.2 قرار گرفته اند که می توانید از آنها در حالت RAID 0 سه عدد SSD NVMe بهره ببرید. چهار شکاف PCIe نیز مجهز به گارد Steal Armor به جهت استحکام بخشی هستند. در بخش صوتی، MSI از Audio Boost 4 بر پایه چیپ ست Realtek ALC 1220A استفاده کرده است.

(image)

به جهت پوشش برق رسانی هر چه بهتر کارتهای گرافیک، MSI یک ورودی برق شش پین گارافیک در بخش فوقانی اولین شکاف PCI-E قرار داده است. اما بسیار این پورت نزدیک شکاف گرافیک و رم هاست. فشردگی قطعات بر روی این مادربرد به حدی است که جا برای باطری نبوده و آن را به پشت یکی از خروجی های عقب مادربرد چسبانده اند

(image)

خروجی های پشت کیس شامل خروجی صوتی 7.1 کاناله مجهز به روکش طلا، درگاه LAN گیگابیتی مجهز به چیپ اینتل i211AT، یک جفت درگاه USB 3.1 Gen.2 در نوع های Type A و Type C، مجموع هشت درگاه USB 3.0، دو درگاه USB 2.0 یک ورودی PS2 و دکمه های ریست بایوس و فلش بایوس می شود. لازم به ذکر است در هنگام روشن شدن مادربرد، LED های قرمز رنگی درگاه LAN را روشن می کنند تا در تاریکی  راهنمای محل قرارگیری این پورت باشند.

(image)

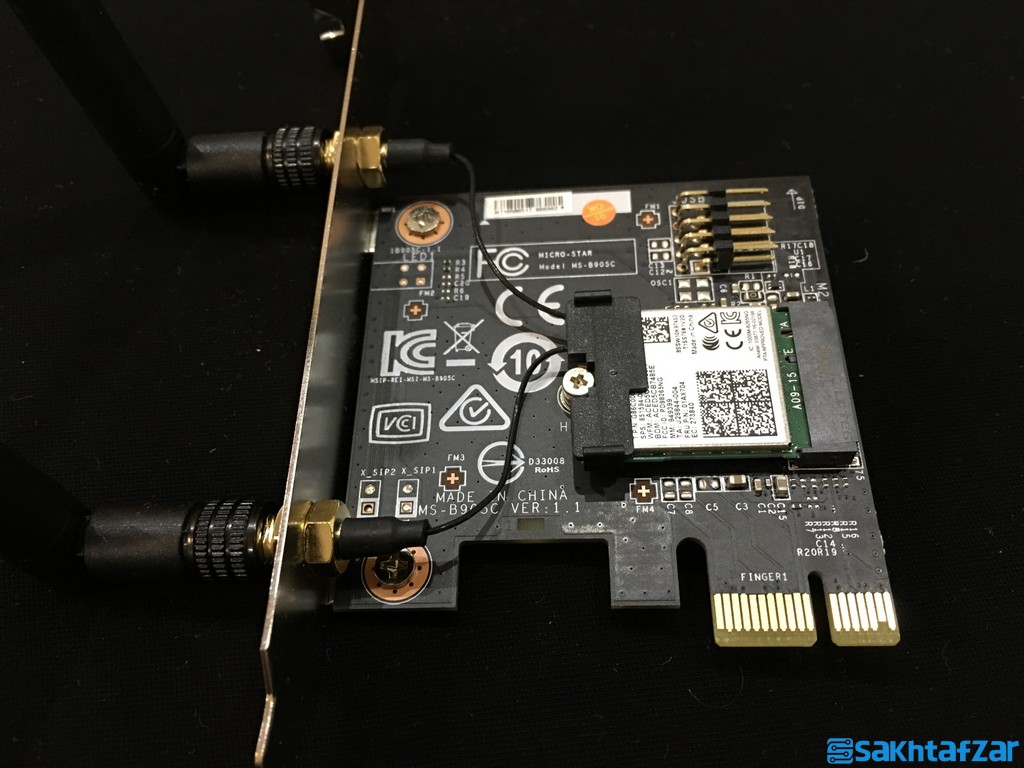

کارت شبکه بی سیم دو بانده Intel AC 8265 به صورت یک کارت مجزا روی مادربرد نصب می شود. یک کابل USB 2.0 نیز می بایستی از این کارت به درگاه USB 2.0 روی مادربرد نصب شود. این کارت Wi-Fi امکان سرعت 867 Mbps را فراهم می آورد. همچنین امکان اتصال از طریق بلوتوث ورژن 4.2 نیز با این کارت میسر می باشد.

نرم افزارهای جانبی

شرکت MSI همیشه نرم افزارهای جانبی کاربردی زیادی را به همراه مادربرد ها عرضه می کند، به دلیل تعداد زیاد آنها، کنترل و به روز رسانی شان گاهی سخت بود. این بار MSI در یک حرکت کاربردی، کلیه نرم افزار های همراه خود را در یک پکیج کامل به نام MSI App Manager به صورت مدیریت شده و منظم، آنها را در اختیار کاربر قرار می دهد.این نرم افزار جامع، خوب طراحی شده است و قابلیت به روز رسانی اتوماتیک آن بسیار کاربردی است. از جمله مهمترین نرم افزار های همراه مادربرد نرم افزار MSI Commander Center است که فن آوری Game Boost در بخشی از آن مهمترین نقش را برای اورکلاک اتوماتیک ایفا می کند. به کمک این نرم افزار می توانید نسبت به اورکلاک پردازنده اقدام کنید و یا دمای قطعات خود را پایش نمایید. تنظیم سرعت گردش تک تک فنها، ساختن پروفایل تنظیمات دلخواه، فرکانس رمها، و اعمال در لحظه تنظیمات از جمله مهمترین ویژگی های کاربردی این نرم افزار می باشد. در بخش صوتی نرم افزار Nahimic 2 نیز همراه این مادربرد عرضه شده است که به لطف آن می توان از امکانات حرفه ای صوتی از جمله Sound Tracker هنگام بازی بهره برد. به کمک نرم افزار Mystic Light می توان کنترل کاملی بر روی بخش های مختلف روشنایی LED RGB، به صورت مجزا، داشت. این نرم افزار به صورت یک پارچه می تواند تمامی قطعات سخت افزاری شما را اگر که به فن آوری LED RGB ام اس آی مجهز باشد، مدیریت و کنترل کند.

بایوس

بایوس MSI Click BIOS آنچنان که در دیگر مادربرد های High End شرکت MSI دیده ایم بسیار کاربردی و کامل طراحی شده است. بیشترین تنظیمات مهم در حالت Advanced در بخش OC حالت Expert نمایان می شود. در زمینه اورکلاک اتوماتیک نیز دکمه گرافیکی Game Boost در بایوس وجود دارد تا به صورت راحت بتوان سیستم را اورکلاک کرد. ما به کمک این بخش به راحتی پردازنده ی ترد ریپر را به 4 گیگاهرتز اورکلاک کردیم.

معرفی سیستم تست

(image)

پردازنده AMD Threadripper 1950X

از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 16 هسته و 32 رشته پردازشی، فرکانس کاری 3.7 گیگاهرتز، حداکثر توان مصرفی 180 وات و مقدار 32 مگابایت برای کش Level3 اشاره کرد. این پردازنده توسط شرکت ام اس آی در اختیار سیستم تست قرار گرفته شده است.

کارت گرافیک MSI GTX 1060 ARMOR 6G OC

این کارت گرافیک با فرکانس کاری 1759 مگاهرتز، 6 گیگابایت حافظه از نوعGDDR5، حداکثر فرکانس حافظه تا 8008 مگاهرتز، رابط حافظه 192 بیتی، توان مصرفی 120 وات، یک ورودی برق 8 پین و سیستم خنک کننده کارآمد گزینه مناسبی برای گیمرها است. کارت گرافیک GTX 1060 گزینه خوبی برای کاربرانی است که می خواهند در دقت 1080 پیکسل بازی ها را به خوبی اجرا کنند. این کارت می تواند در این دقت و حتی در حداکثر تنظیمات هر بازی، به خوبی جوابگوی نیاز شما باشد. این کارت گرافیک توسط شرکت MSI در اختیار ما قرار داده شده است.

حافظه G.Skill Trident Z

این سری از حافظه های جی اسکیل برای دست یابی به فرکانس بالا بهینه شده است. کیت مورد استفاده 2 ماژول 8 گیگابایتی DDR4 است که با فعال کردن XMP از حداکثر فرکانس کاری 3600 مگاهرتز با زمان تاخیر CL16 بهره می برد. این ماژول ها از جی اسکیل تایوان به دست وب سایت سخت افزار مگ رسیده است.

منبع تغذیه GREEN GP850B-OCPT

نسل جدید پاور های پلاتینیومی خانواده Overclocking Evo شرکت گرین است. این پاور از یک ریل پرقدرت 12 ولت 70 آمپری بهره می برد، که به لطف مبدل‌ DC-DC برای ایجاد ولتاژ شاخه‌های +5V و +3.3V در بخش ثانویه، باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این پاور می شود. امکان تحقق عملی Zero Voltage Switching در بخش ورودی این پاور به کمک توپولوژی Half-Bridge در کنار مبدل LLC Resonant ایجاد شده است تا حامل‌های EMI ،RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی افزایش یابد. حالت Fan-Less بودن و استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز بسیار کم از دیگر امکانات آن به شمار می رود. این پاور توسط شرکت گرین برای سیستم تست در اختیار ما قرار داده شده است.

خنک کنند Green Glacier 360-EVO

واتر کولر شرکت پردیس صنعت سیاره سبز (گرین) است که در حال حاضر از پر فروش ترین واتر کولر های بازار ایران است. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 360 میلیمتری آلومینیومی، استفاده از سه فن 12 میلیمتری کم صدا مجهز به دیودهای قرمز با طول عمر 100 هزار ساعت، واتر پمپ بلبرینگ سرامیکی قدرتمند بی صدا با طول عمر 80 هزار ساعت، واتر بلاک کاملا مسی مجهز به نمایشگر نشان دهند دمای کولانت و دور پمپ اشاره کرد. این رادیاتور برای تست توسط دفتر گرین در اختیار ما قرار داده شده است که تشکر ویژه داریم.

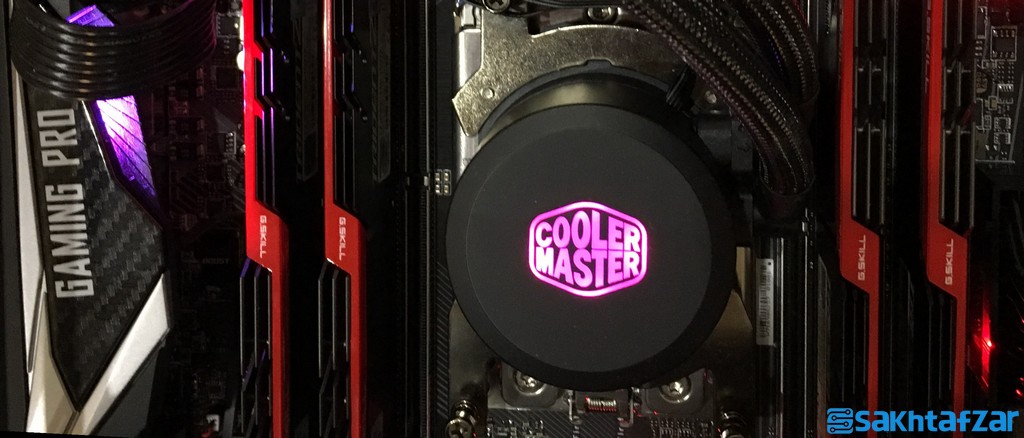

خنک کننده Cooler Master MasterLiquid ML240L RGB

یکی از تازه واردهای بازار ایران است که از نظر زیبایی روی دست ندارد. این کولر خوش ساخت کولرمستر مجهز به کیت TR4 است و می تواند به خوبی از پس خنک سازی پردازنده های ترد ریپر بر آید. همانطور که از اسم آن بر می آید، این واتر کولر با خروجی های RGB اکثر برند های مادربرد سازی سازگار است و می توان افکت های نوری هماهنگی با مادربرد متصل به خود به صورت Sync نمایش دهد. این واترکولر را به جهت تست، شرکت محترم ام اس آی در اختیار ما قرار داد.

بررسی کارایی

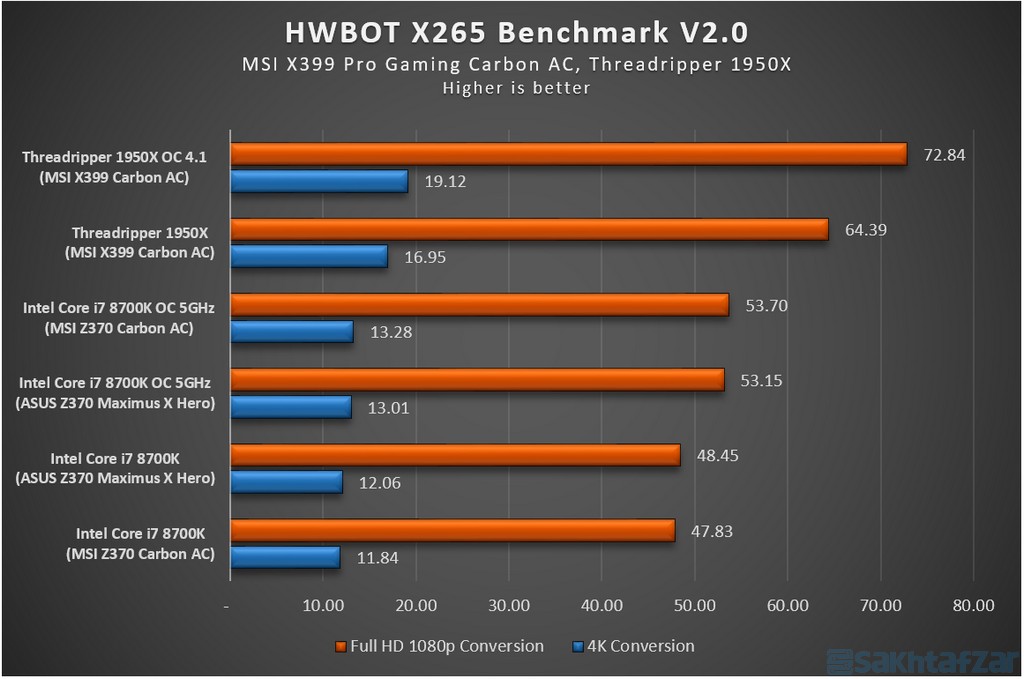

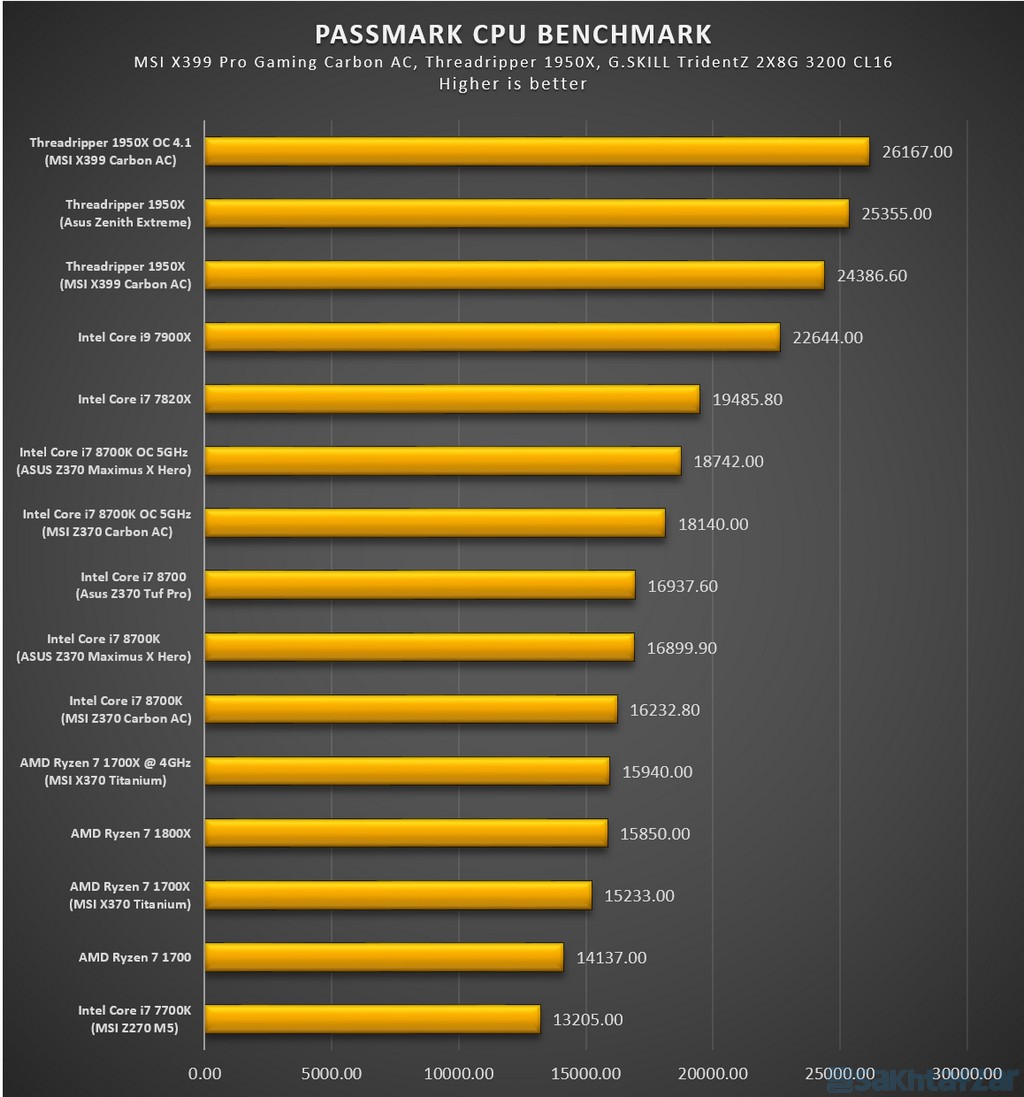

با توجه به نوع کاربرد این پلتفرم، که بیشتر برای کاربری های رندرینگ و تبدیل های ویدیویی مناسب است، سعی کردیم تعداد تست های مربوط به رندر بیشتر مورد توجه قرار گیرد. این پردازنده که در اختیار ما بود می توانست تنها با افزایش ضریب فرکانس پایه به 41، تا 4100 مگاهرتز اورکلاک شود. مادربرد نیز به خوبی توانست از پس اورکلاک آن برآید. در کلیه تست ها مادربرد به خوبی به صورت پایدار از 4.1 گیگاهرتز فرکانس پردازنده پشتیبانی کرد.

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

نتیجه گیری

به طور خلاصه می توان گفت، با توجه به اشغال صدر جدول اغلب تست ها توسط این مادربرد، با یک محصول استثناعی برای بکارگیری توانایی ترد ریپر روبه رو هستیم. از طرفی این مادربرد یک میلیون و هفتصد هزار تومانی، یکی از خوش قیمت ترین مادربرد های TR4 بازار است، و از طرف دیگر، با عملکرد بسیار خوب خود در تست ها، نشان داد می تواند مادربرد های قدرتمند دیگر را به چالش بکشد.

(image)

استفاده از استاندارد ATX برای ساخت مادربرد X399، اگرچه نکته مثبتی است و می توان از سازگاری آن با همه نوع کیس کامپیوتر تمجید کرد اما از نظر منتقدانه، این موضوع باعث فشردگی شدید اجزای روی مادربرد شده است، به گونه ای که حتی شکافهای رمها ها به حدی به سوکت پردازنده نزدیک گردیده اند که اگر به مانند ما از کولری مثل Cooler Master 240 RGB استفاده کنید، عملا شکاف اول سمت راست رمها توسط شلنگ کولر اشغال می شود و نمی توان از آن بهره ای برد. این فشردگی اجزای مادربرد در بخش شکافهای گرافیک، و نزدیکی آنها به هم و بخش های دیگر نیز مشاهده می شود که نکته ی چندان مثبتی نیست. ولی خوب، زمانی که MSI این مادربرد را طراحی می کرد قطعا متوجه بود از برخی مسایل باید بگذرد تا مادربرد ATX برای TR4 بسازد.به هر صورت، با توانایی خوبی که MSI X399 Pro Gaming Carbon AC از خود نشان داد، این مادربرد به یکی از اولویت های پیشنهادی ما برای سوکت TR4 و پردازنده های تردریپر تبدیل شد.

(image)

{REVIEW} label=امتیاز; decimal=1; max=10; راندمان=9.3; امکانات=9.5; بایوس=9.2; اورکلاک و کولینگ=9.5; طراحی=8.5; نرم افزار=8.5; کیفیت ساخت=9.0; ارزش خرید=9.8; {/REVIEW}

اختصاصی بررسی مادربرد MSI-X399 Pro Gaming Carbon AC

24 دسامبر

بررسی مادربرد ECS Z370-Lightsaber (تغییرات زیر پوستی؟! )

بررسی مادربرد ECS Z370-Lightsaber (تغییرات زیر پوستی؟! )

بررسی مادربرد ECS Z370-Lightsaber (تغییرات زیر پوستی؟! )

درست چند ماه پیش و قبل از عرضه چیپ ست های Z370 اینتل بود که مادربرد را از شرکت مورد بررسی قرار دادیم. حال با ورود مادربردهای مبتنی بر چیپ ست Z370 به بازار این فرصت فراهم شده است که مادربرد دیگری از سری lightsaber این شرکت را  که این بار به چیپ ست جدید اینتل مجهز شده است و پردازنده های نسل هشت این شرکت با کد رمز Coffee Lake پشتیبانی می کند را مورد بررسی قرار دهیم.

 از محتویات جعبه بگو

ECS ترجیع داده است هیچ تغییری در رنگ بسته بندی این مادربرد انجام ندهد و مانند برادر بزرگتر هم این مادربرد با جعبه ای با رنگ طلایی وارد بازار شده است. نمی توان گفت طراحی جعبه فوق العاده است اما در  کل طراحی جعبه به خوبی انجام شده است و  سعی شده است تا حد الامکان حس یک بسته بندی محصول حرفه ای را القاء کند. البته خود باید توقع بسته بندی برندهای مطرح دیگر را از این محصول نداشته باشید. مانند مادربرد Z270 در روی جعبه مادربرد عبارت L337 دیده می شود که در محصولان گیمینگ و حرفه ای این شرکت دیده می شود. در روی جعبه Z370 Lightsaber هم عبارت Optane Memory Ready به چشم می خورد که نشان می دهد این مادربرد از ویژگی پشتیبانی می کند.

بررسی مادربرد ECS Z370-Lightsaber

در پشت جعبه هم توضیحاتی در مورد امکانات این مادربرد درج شده است که در نوع خود برای کاربران کاربردی خواهد بود.

بررسی مادربرد ECS Z370-Lightsaber

امکانات تعبیه شده در جعبه تفاوت خاصی با Z270 این سری ندارد و تنها فرق آن تعبیه دو کابل SATA در جعبه مادربرد است (دو تا هم کمتر از Z270 Lightsaber). علاوه بر این پوشش پنل پشتی مادربرد و دفترچه راهنما و سی دی نصب هم در جعبه وجود دارد

بررسی مادربرد ECS Z370-Lightsaber



طراحی چطور؟

ECS در این مادربرد هم از یک مدار رگولاتور14 فاز با کنترلر دیجیتالی استفاده کرده است. در این مدار تغذیه از ماسفت و خازن های جامد با کارایی و ماندگاری بالا استفاده شده است که این موضوع باعث شده است در شرایطی که پردازنده در حال پردازش سنگین است ولتاژی با نوسان بسیار کم را  دریافت کند.

بررسی مادربرد ECS Z370-Lightsaber

شاید کمی عجیب به نظر برسد اما این مادربرد هم مانند برادر خود از کنترل دیجیتالی توانIntersil ISL69137  در مدار تغذیه خود بهره می برد که درست مانند محصول قبلی این شرکت در کنار کانکتور 8 پین و خنک کننده روی مدار رگولاتور پردازنده قرار دارد. براساس اطلاعات این کنترلر قادر به مدیریت حداکثر 14 فاز (هفت فاز در هر بخش) است. برای انتقال حرارت ایجاد شده توسط قطعات در این بخش از دو خنک کننده آلومینیومی که به یک لوله به هم متصل شده، استفاده شده است (شاید کمی باورش سخت باشد اما دقیقا انگار این دو مادربرد برادر دوقلو هستند!).

بررسی مادربرد ECS Z370-Lightsaber

سعی شده با استفاده از طراحی پره ای هدایت گرمایی در این محصول به نحو بهتری انجام شود که این موضوع در عمل هم تاثیرگذار بوده است.

بررسی مادربرد ECS Z370-Lightsaber

در پنل پشتی این مادربرد امکانات ارتباطی خوبی در نظر گرفته است. البته این امکانات در مقایسه با رقبای حرفه ای دیگر بسیار زیاد نیست اما با در نظر گرفتن قیمت و رده ای که این محصول در بازار هدف در آن قرار می گیرد می توان به آن امتیاز خوبی را داد. Z370 Lightsaber مجهز به چهار پورت USB نسخه دو در رنگ های زرد و قرمز، چهار پورتUSB نسخه سه با رنگ آبی و دو پورت USB نسخه 3.1 با رنگ سبز رنگ است. علاوه بر این در این بخش دکمه پاک کردن CMOS، خروجی HDMI، خروجی Display Port نسخه 1.2 و خروجی صوتی اپتیکال دیده می شود. برای خروجی و ورودی صوتی آنالوگ هم ECS شش جک در نظر گرفته که چهار جک برای خروجی صدا و دو جک دیگر برای ورودی صدا و ورودی میکروفون در نظر گرفته شده است.(بدون هیچ تفاوتی مانند Z270)

بررسی مادربرد ECS Z370-Lightsaber

این محصول از پورت شبکه گیگابایتی بهره می برد که توسط کنترلر Killer E2500 مدیریت می شود. این کارت شبکه  که به طور ویژه ای برای مدیریت پهنای باند بهینه شده است می تواند باعث کاهش زمان تاخیر (Latency) در زمان اجرای بازی های کامپیوتری به صورت انلاین شود. زیرا  براساس اطلاعات منتشر شده این کارت شبکه مجهز به فناوری Advanced stream detect نسخه دو است که قابلیت تشخیص بسته های اطلاعاتی را براساس نیاز شما دارد و این موضوع باعث می شود وقتی شما در حال بازی هستید این کنترلر به پک های محتوای اطلاعات بازی اولویت بیشتری بدهد. این کنترلر دارای زمان تاخیری بسیار پایین تر و کارایی بهتر در پروتکل TCP است. در بخش پردازش صوتی هم این مادربرد خوب ظاهر شده است. پردازنده صوتی به کار رفته در این محصول دقیقا مانند برادر بزرگتر خود است و ECS ترجیع داده است تغییر خاصی در آن ایجاد نکند. برای دست یابی به کیفیت صدای بهتر این شرکت برای کارت صدا منبع تغذیه ای مجزا در نظر گرفته است که این موضوع تداخل الکترومغناطیسی را به حداقل می رساند. همچنین یک تقویت کننده صوتی مدل NE5532AP مخصوص هدفون هم در نظر گرفته است که می توانید براساس نیاز خود تنظیمات صوتی مورد نظر خود را اعمال کنید. پردازنده صوتی به کار رفته در بخش صوتی مادربرد Realtek ALC 1150 که قابلیت پردازش هشت کانال صوتی را دارد و یکی از جدیدترین پردازنده های صوتی این شرکت است. همچنین در این بخش، خازن های ژاپنی با کیفیت Nichicon دیده می شود که دارای ESR پایین هستند و ماندگاری بالا و ثابت خوبی در پردازش های صوتی دارند.

بررسی مادربرد ECS Z370-Lightsaber

این مادربرد مجهز به سوکت LGA 1151 است اما تنها قابلیت پشتیبانی از پردازنده های نسل هشت اینتل را دارد و امکان نصب پردازنده های نسل قبل روی آن وجود ندارد.

بررسی مادربرد ECS Z370-Lightsaber

در کنار سوکت پردازنده چهار اسلات حافظه که یکی در میان خاکستری و مشکی است دیده می شود. این مادربرد قادر به پشتیبانی از 64 گیگابایت حافظه DDR4 با فرکانس کاری 2400 مگاهرتز است که در حالت اورکلاک این فرکانس تا 3200 مگاهرتز هم قابل افزایش است. مانند مدل Z270 این مادربرد از پروفایل های XMP نسخه 1.2 و 1.3 پشتیبانی می کند.

بررسی مادربرد ECS Z370-Lightsaber

ECS در این محصول از 6 اسلات PCI-Express نسل سه استفاده کرده است که سه اسلات از نوع x1 هستند و سه اسلات دیگر از نوع x16 است. البته به طور حتم زمانی که از سه اسلات به صورت همزمان استفاده می کنید همه در حالت x16 کار نمی کنند. براساس اطلاعات وقتی سه کارت گرافیک را روی آن نصب کنید ترکیب ساختاری به صورت 4/8/8 تغییر خواهد کرد. Z370 Lightsaber تنها از فناوری توسعه دهنده گرافیکی Crossfire پشتیبانی می کند و اصلا اشاره ای به فناوری SLI در این محصول نشده است. علاوه بر سوکت M.2 تعبیه شده برای نصب درایوهای SSD M.2 که در بین اسلات های x16 دوم و سوم دارد. یک سوکت دیگر هم در بالای اسلات x16 اول دیده می شود که جایگزین اسلات x1 موجود در مادربرد Z270 همین مدل شده است.

بررسی مادربرد ECS Z370-Lightsaber

این مورد را در بررسی قبلی هم بیان کردیم اما اشاره به آن خالی از لطف نیست. به طور کلی سوکت M.2 سه حالت دارد B key، M Key و حالت B and M key که در این مدل از نوع B استفاده شده است.

بررسی مادربرد ECS Z370-Lightsaber

در کنار سومین اسلات PCI-E x16 کانکتورها و کلیدهای دسترسی سریع متعددی دیده می شود. کانکتور مربوط به پنل صوتی جلو، کانکتورهای چهار پین فن پاور، کلیدهای میانبر اورکلاک سریع ( با استفاده از این کلید می توانید پردازنده و حافظه را تا حدی اورکلاک می کند)، Bios-Set (که با فشار دادن آنها بعد از ریست مادربرد بدون نیاز به زدن دکمه وارد بایوس می شوید) و دکمه بروزرسانی بایوس دیده می شود. علاوه بر این در این قسمت کانکتورهای پورت USB جلوی کیس و  کلید میانبر گرفتن نسخه پشتیبان از بایوس هم دیده می شود.

بررسی مادربرد ECS Z370-Lightsaber

البته در این بخش شاهد دو تغییر هستیم. به جای کانکتور فن سیستم، این شرکت از چهار کانکتور برای دیودهای نوری استفاده کرده است که این موضوع امکان مدیریت نورپردازی بهتر را توسط این مادربرد فراهم می کند. (حالا تا چه حد را خدا می داند). همچنین ECS در این مادربرد MCU-Header را با کانکتور چهار پین فن سیستم تعویض کرده است. این مادربرد دارای بایوس UEFI است و قابلیت تنظیمات ولتاژ پردازنده، حافظه و موارد دیگر را در محیط گرافیکی به کاربر می دهد. ECS مانند قبل از دو چیپ ست ROM استفاده کرده است با این تفاوت که آنها را با استفاده از یک کاور پلاستیکی پوشانده است.

بررسی مادربرد ECS Z370-Lightsaber

خنک کننده ای تعبیه شده روی چیپ ست مادربرد دقیقا مانند خنک کننده مادربرد قبلی است. روی این خنک کننده عبارت L337 دیده می شود و جنس آن از آلومینیوم است. در کنار این خنک کننده هم یک طرح اژده های سفید رنگ دیده می شود که در مدل قبلی نبود

بررسی مادربرد ECS Z370-Lightsaber

(در مادربرد قبلی مدل مادربرد بزرگ درج شده بود اما در این محصول مدل مادربرد کوچکتر درج شده است و به جای آن لوگوی اژده ها درج شده است). در کنار خنک کننده شش پورت SATA نسخه 3 دیده می شود. که از این شش پورت دو عدد آن توسط چیپ ست ASmedia ASM1061 که درست در کنار پورت های شماره یک و  دو قرار دارد، مدیریت می شود.

بررسی مادربرد ECS Z370-Lightsaber

پورت های ساتای مادربرد از حداکثر سرعت انتقال شش گیگابیت در ثانیه و سیستم آرایشی RAID نسخه 0، 1 ، 5 و 10 پشتیبانی می کند.  برخلاف Z270 Lightsaber در کنار این مادربرد دیگر خبری از پورت U.2 نیست و به نظر می رسد که این موضوع به این دلیل است که این مادربرد دو کانکتور M.2 دارد. در سمت راست اسلات حافظه هم کلیدهای پاور، ریست، دکمه P80 (این دکمه این امکان را فراهم می کند که بین 5 حالت وضعیت دمای پردازنده، دمای چیپ ست، ولتاژ رم، ولتاژ پردازنده و حالت نمایش کدهای پست سوییچ کنید) و نمایشگر سگمنتی برای نمایش های کدهای مادربرد دیده می شود.

بررسی مادربرد ECS Z370-Lightsaber

ECS در این مادربرد هم در بین کارت صدا و اسلات های PCI-E یک نوار را قرار داده است که این نوار در اصل دیود نوری است که می توانید در بایوس رنگ انها را براساس دلخواه خودتان تعیین کنید. IC Clock Generator هم مانند Z270 Lightsaber در کنار اسلات اول PCI-E x16 قرار دارد که محدوده فرکانسی BCLK برای پردازنده را مدیریت می کند.



سیستم تست و نرم افزارها

برای تست مادربرد از قطعاتی با مشخصات زیر استفاده کردیم:

پردازنده: Intel Core i7-8700K

حافظه: GSkill Trident Z DDR4-3200 CL14 16GB (2*8GB)

خنک کننده پردازنده: Deepcool GAMMAXX 400

کارت گرافیک: EVGA GTX 1060 6GB

درایو ذخیره سازی: Samsung EVO 850 250GB

منبع تغذیه: Enermax Revolution Duo 700W

سیستم عامل: Windows 10 64bit

– برای تست این مادربرد از کارت گرافیک GTX 1060 GB شرکت EVGA استفاده کردیم. برای همین نتایج را با Z270 Lightsaber مقایسه نمی کنیم.



بایوسش بهتر شده؟! اورکلاک میشه؟

واقعیت توقع داشتیم در این مادربرد شاهد تغییرات اساسی باشیم اما در کل ECS تمایل چندانی به تغییرات نداشته است و حتی تغییرات چشمگیری در طراحی این محصول ایجاد نکرده است. در مورد بایوس هم داستان به همین سبک است و شاهد این موضوع هستیم که طراحی بایوس تقریبا همان چیزی است که در مادربرد Z270 Lightsaber وجود داشت. با این وجود سعی کردیم کارایی اورکلاک این مادربرد را با پردازنده Core i7 8700K محک بزنیم و ببنیم شرایط در چه وضعی است.  از آن جایی که از پردازنده سری K اینتل استفاده کردیم این امکان وجود داشت که با تغییر ضریب به فرکانس بالاتری بدون تغییر فرکانس پایه دست پیدا کنیم. با استفاده از این مادربرد و پردازنده و با در نظر گرفتن همه موارد توانستیم فرکانس پردازنده را به 4840 مگاهرتز برسانیم و در این وضعیت سیستم بدون مشکل کار کند. البته این فرکانس در مقایسه با مدل های مشابه که ما مقایسه کردیم پایین تر است چون در مادربردهای دیگری که ما تست کردیم این فرکانس بالاتر بود (نمونه اش هم مادربرد جدید ایسوس که مدتی پیش تست کردیم). در کل ECS نشان داده است تمایل خاصی به اورکلاک و ساخت مادربردهایی با قابلیت اورکلاکینگ بالا ندارد و در این مورد هم نمی توان گلایه ای از این شرکت داشت.



از تست ها چه خبر؟

از آنجایی که خواستیم امکان مقایسه با تست های قبلی برای شما فراهم باشد این بار ساختار نمایش امتیازها و تست ها را کمی عوض کردیم. برای اولین تست به سراغ 3D mark Spy رفتیم که یکی از تست های معروف برای بررسی کارایی سیستم در پردازش های سه بعدی هستش.

بررسی مادربرد ECS Z370-Lightsaber

در مرحله بعدی به سراغ نرم افزار تست 7 Zip تا زمان فشرده سازی فایل ها را با هم مقایسه کنیم.

بررسی مادربرد ECS Z370-Lightsaber

برای  تست حافظه از نرم افزار شناخته شده AIDA 64 استفاده کردیم. این برنامه در بیشتر وب سایت ها برای بررسی کارایی حافظه مورد استفاده قرار میگیرد.

بررسی مادربرد ECS Z370-Lightsaber

  Geekbench از دیگر تست ما برای این مادربرد بود که نتایج آن را در ادامه می بینید.

بررسی مادربرد ECS Z370-Lightsaber

برای بررسی کارایی کلی سیستم به سراغ نسخه جدید PC Mark به نام 10 رفتیم که در این بخش هم مادربرد ECS منطقی ظاهر شد.

بررسی مادربرد ECS Z370-Lightsaber

تست گرافیکی Unigine هم از موارد مورد تست ما بود. این برنامه نیاز به قدرت بالای پردازنده و کارت گرافیک دارد و امتیاز بدست آمده در این برنامه نمایش منطقی از کارایی سیستم در پردازش های پیشرفته است.

بررسی مادربرد ECS Z370-Lightsaber

  در آخر هم ده بازی را در دقت FHD و جزییات یکسان با تست های قبلی را روی سیستم تست کردیم که نتایج آن را در ادامه می بینید.

بررسی مادربرد ECS Z370-Lightsaber



نتیجه گیری

واقعیت با در نظر گرفتن قیمت، کارایی و مواردی مانند قابلیت اورکلاک می توان گفت اگر ECS کمی روی این مادربرد سرمایه گذاری بهتری می کرد و بهینه سازی بهتری در زمینه بایوس و بعضی از قابلیت های این محصول انجام می داد به طور حتم این محصول می توانست براحتی با رقبای بزرگ خود رقابت کند اما در این حالت ما با یک مادربرد نیمه حرفه ای رو به رو هستیم که می توانست با یک قیمت رقابتی تر کاربران بیشتری را به سمت خود جلب کند.

{REVIEW} label=امتیاز; decimal=1; max=10; راندمان=8.2; امکانات=7.8; طراحی=7.7; ارزش=7.9; {/REVIEW}

بررسی مادربرد ECS Z370-Lightsaber (تغییرات زیر پوستی؟! )

(image)

درست چند ماه پیش و قبل از عرضه چیپ ست های Z370 اینتل بود که مادربرد را از شرکت مورد بررسی قرار دادیم. حال با ورود مادربردهای مبتنی بر چیپ ست Z370 به بازار این فرصت فراهم شده است که مادربرد دیگری از سری lightsaber این شرکت را  که این بار به چیپ ست جدید اینتل مجهز شده است و پردازنده های نسل هشت این شرکت با کد رمز Coffee Lake پشتیبانی می کند را مورد بررسی قرار دهیم.

 از محتویات جعبه بگو

ECS ترجیع داده است هیچ تغییری در رنگ بسته بندی این مادربرد انجام ندهد و مانند برادر بزرگتر هم این مادربرد با جعبه ای با رنگ طلایی وارد بازار شده است. نمی توان گفت طراحی جعبه فوق العاده است اما در  کل طراحی جعبه به خوبی انجام شده است و  سعی شده است تا حد الامکان حس یک بسته بندی محصول حرفه ای را القاء کند. البته خود باید توقع بسته بندی برندهای مطرح دیگر را از این محصول نداشته باشید. مانند مادربرد Z270 در روی جعبه مادربرد عبارت L337 دیده می شود که در محصولان گیمینگ و حرفه ای این شرکت دیده می شود. در روی جعبه Z370 Lightsaber هم عبارت Optane Memory Ready به چشم می خورد که نشان می دهد این مادربرد از ویژگی پشتیبانی می کند.

(image)

در پشت جعبه هم توضیحاتی در مورد امکانات این مادربرد درج شده است که در نوع خود برای کاربران کاربردی خواهد بود.

(image)

امکانات تعبیه شده در جعبه تفاوت خاصی با Z270 این سری ندارد و تنها فرق آن تعبیه دو کابل SATA در جعبه مادربرد است (دو تا هم کمتر از Z270 Lightsaber). علاوه بر این پوشش پنل پشتی مادربرد و دفترچه راهنما و سی دی نصب هم در جعبه وجود دارد

(image)



طراحی چطور؟

ECS در این مادربرد هم از یک مدار رگولاتور14 فاز با کنترلر دیجیتالی استفاده کرده است. در این مدار تغذیه از ماسفت و خازن های جامد با کارایی و ماندگاری بالا استفاده شده است که این موضوع باعث شده است در شرایطی که پردازنده در حال پردازش سنگین است ولتاژی با نوسان بسیار کم را  دریافت کند.

(image)

شاید کمی عجیب به نظر برسد اما این مادربرد هم مانند برادر خود از کنترل دیجیتالی توانIntersil ISL69137  در مدار تغذیه خود بهره می برد که درست مانند محصول قبلی این شرکت در کنار کانکتور 8 پین و خنک کننده روی مدار رگولاتور پردازنده قرار دارد. براساس اطلاعات این کنترلر قادر به مدیریت حداکثر 14 فاز (هفت فاز در هر بخش) است. برای انتقال حرارت ایجاد شده توسط قطعات در این بخش از دو خنک کننده آلومینیومی که به یک لوله به هم متصل شده، استفاده شده است (شاید کمی باورش سخت باشد اما دقیقا انگار این دو مادربرد برادر دوقلو هستند!).

(image)

سعی شده با استفاده از طراحی پره ای هدایت گرمایی در این محصول به نحو بهتری انجام شود که این موضوع در عمل هم تاثیرگذار بوده است.

(image)

در پنل پشتی این مادربرد امکانات ارتباطی خوبی در نظر گرفته است. البته این امکانات در مقایسه با رقبای حرفه ای دیگر بسیار زیاد نیست اما با در نظر گرفتن قیمت و رده ای که این محصول در بازار هدف در آن قرار می گیرد می توان به آن امتیاز خوبی را داد. Z370 Lightsaber مجهز به چهار پورت USB نسخه دو در رنگ های زرد و قرمز، چهار پورتUSB نسخه سه با رنگ آبی و دو پورت USB نسخه 3.1 با رنگ سبز رنگ است. علاوه بر این در این بخش دکمه پاک کردن CMOS، خروجی HDMI، خروجی Display Port نسخه 1.2 و خروجی صوتی اپتیکال دیده می شود. برای خروجی و ورودی صوتی آنالوگ هم ECS شش جک در نظر گرفته که چهار جک برای خروجی صدا و دو جک دیگر برای ورودی صدا و ورودی میکروفون در نظر گرفته شده است.(بدون هیچ تفاوتی مانند Z270)

(image)

این محصول از پورت شبکه گیگابایتی بهره می برد که توسط کنترلر Killer E2500 مدیریت می شود. این کارت شبکه  که به طور ویژه ای برای مدیریت پهنای باند بهینه شده است می تواند باعث کاهش زمان تاخیر (Latency) در زمان اجرای بازی های کامپیوتری به صورت انلاین شود. زیرا  براساس اطلاعات منتشر شده این کارت شبکه مجهز به فناوری Advanced stream detect نسخه دو است که قابلیت تشخیص بسته های اطلاعاتی را براساس نیاز شما دارد و این موضوع باعث می شود وقتی شما در حال بازی هستید این کنترلر به پک های محتوای اطلاعات بازی اولویت بیشتری بدهد. این کنترلر دارای زمان تاخیری بسیار پایین تر و کارایی بهتر در پروتکل TCP است. در بخش پردازش صوتی هم این مادربرد خوب ظاهر شده است. پردازنده صوتی به کار رفته در این محصول دقیقا مانند برادر بزرگتر خود است و ECS ترجیع داده است تغییر خاصی در آن ایجاد نکند. برای دست یابی به کیفیت صدای بهتر این شرکت برای کارت صدا منبع تغذیه ای مجزا در نظر گرفته است که این موضوع تداخل الکترومغناطیسی را به حداقل می رساند. همچنین یک تقویت کننده صوتی مدل NE5532AP مخصوص هدفون هم در نظر گرفته است که می توانید براساس نیاز خود تنظیمات صوتی مورد نظر خود را اعمال کنید. پردازنده صوتی به کار رفته در بخش صوتی مادربرد Realtek ALC 1150 که قابلیت پردازش هشت کانال صوتی را دارد و یکی از جدیدترین پردازنده های صوتی این شرکت است. همچنین در این بخش، خازن های ژاپنی با کیفیت Nichicon دیده می شود که دارای ESR پایین هستند و ماندگاری بالا و ثابت خوبی در پردازش های صوتی دارند.

(image)

این مادربرد مجهز به سوکت LGA 1151 است اما تنها قابلیت پشتیبانی از پردازنده های نسل هشت اینتل را دارد و امکان نصب پردازنده های نسل قبل روی آن وجود ندارد.

(image)

در کنار سوکت پردازنده چهار اسلات حافظه که یکی در میان خاکستری و مشکی است دیده می شود. این مادربرد قادر به پشتیبانی از 64 گیگابایت حافظه DDR4 با فرکانس کاری 2400 مگاهرتز است که در حالت اورکلاک این فرکانس تا 3200 مگاهرتز هم قابل افزایش است. مانند مدل Z270 این مادربرد از پروفایل های XMP نسخه 1.2 و 1.3 پشتیبانی می کند.

(image)

ECS در این محصول از 6 اسلات PCI-Express نسل سه استفاده کرده است که سه اسلات از نوع x1 هستند و سه اسلات دیگر از نوع x16 است. البته به طور حتم زمانی که از سه اسلات به صورت همزمان استفاده می کنید همه در حالت x16 کار نمی کنند. براساس اطلاعات وقتی سه کارت گرافیک را روی آن نصب کنید ترکیب ساختاری به صورت 4/8/8 تغییر خواهد کرد. Z370 Lightsaber تنها از فناوری توسعه دهنده گرافیکی Crossfire پشتیبانی می کند و اصلا اشاره ای به فناوری SLI در این محصول نشده است. علاوه بر سوکت M.2 تعبیه شده برای نصب درایوهای SSD M.2 که در بین اسلات های x16 دوم و سوم دارد. یک سوکت دیگر هم در بالای اسلات x16 اول دیده می شود که جایگزین اسلات x1 موجود در مادربرد Z270 همین مدل شده است.

(image)

این مورد را در بررسی قبلی هم بیان کردیم اما اشاره به آن خالی از لطف نیست. به طور کلی سوکت M.2 سه حالت دارد B key، M Key و حالت B and M key که در این مدل از نوع B استفاده شده است.

(image)

در کنار سومین اسلات PCI-E x16 کانکتورها و کلیدهای دسترسی سریع متعددی دیده می شود. کانکتور مربوط به پنل صوتی جلو، کانکتورهای چهار پین فن پاور، کلیدهای میانبر اورکلاک سریع ( با استفاده از این کلید می توانید پردازنده و حافظه را تا حدی اورکلاک می کند)، Bios-Set (که با فشار دادن آنها بعد از ریست مادربرد بدون نیاز به زدن دکمه وارد بایوس می شوید) و دکمه بروزرسانی بایوس دیده می شود. علاوه بر این در این قسمت کانکتورهای پورت USB جلوی کیس و  کلید میانبر گرفتن نسخه پشتیبان از بایوس هم دیده می شود.

(image)

البته در این بخش شاهد دو تغییر هستیم. به جای کانکتور فن سیستم، این شرکت از چهار کانکتور برای دیودهای نوری استفاده کرده است که این موضوع امکان مدیریت نورپردازی بهتر را توسط این مادربرد فراهم می کند. (حالا تا چه حد را خدا می داند). همچنین ECS در این مادربرد MCU-Header را با کانکتور چهار پین فن سیستم تعویض کرده است. این مادربرد دارای بایوس UEFI است و قابلیت تنظیمات ولتاژ پردازنده، حافظه و موارد دیگر را در محیط گرافیکی به کاربر می دهد. ECS مانند قبل از دو چیپ ست ROM استفاده کرده است با این تفاوت که آنها را با استفاده از یک کاور پلاستیکی پوشانده است.

(image)

خنک کننده ای تعبیه شده روی چیپ ست مادربرد دقیقا مانند خنک کننده مادربرد قبلی است. روی این خنک کننده عبارت L337 دیده می شود و جنس آن از آلومینیوم است. در کنار این خنک کننده هم یک طرح اژده های سفید رنگ دیده می شود که در مدل قبلی نبود

(image)

(در مادربرد قبلی مدل مادربرد بزرگ درج شده بود اما در این محصول مدل مادربرد کوچکتر درج شده است و به جای آن لوگوی اژده ها درج شده است). در کنار خنک کننده شش پورت SATA نسخه 3 دیده می شود. که از این شش پورت دو عدد آن توسط چیپ ست ASmedia ASM1061 که درست در کنار پورت های شماره یک و  دو قرار دارد، مدیریت می شود.

(image)

پورت های ساتای مادربرد از حداکثر سرعت انتقال شش گیگابیت در ثانیه و سیستم آرایشی RAID نسخه 0، 1 ، 5 و 10 پشتیبانی می کند.  برخلاف Z270 Lightsaber در کنار این مادربرد دیگر خبری از پورت U.2 نیست و به نظر می رسد که این موضوع به این دلیل است که این مادربرد دو کانکتور M.2 دارد. در سمت راست اسلات حافظه هم کلیدهای پاور، ریست، دکمه P80 (این دکمه این امکان را فراهم می کند که بین 5 حالت وضعیت دمای پردازنده، دمای چیپ ست، ولتاژ رم، ولتاژ پردازنده و حالت نمایش کدهای پست سوییچ کنید) و نمایشگر سگمنتی برای نمایش های کدهای مادربرد دیده می شود.

(image)

ECS در این مادربرد هم در بین کارت صدا و اسلات های PCI-E یک نوار را قرار داده است که این نوار در اصل دیود نوری است که می توانید در بایوس رنگ انها را براساس دلخواه خودتان تعیین کنید. IC Clock Generator هم مانند Z270 Lightsaber در کنار اسلات اول PCI-E x16 قرار دارد که محدوده فرکانسی BCLK برای پردازنده را مدیریت می کند.



سیستم تست و نرم افزارها

برای تست مادربرد از قطعاتی با مشخصات زیر استفاده کردیم:

پردازنده: Intel Core i7-8700K

حافظه: GSkill Trident Z DDR4-3200 CL14 16GB (2*8GB)

خنک کننده پردازنده: Deepcool GAMMAXX 400

کارت گرافیک: EVGA GTX 1060 6GB

درایو ذخیره سازی: Samsung EVO 850 250GB

منبع تغذیه: Enermax Revolution Duo 700W

سیستم عامل: Windows 10 64bit

– برای تست این مادربرد از کارت گرافیک GTX 1060 GB شرکت EVGA استفاده کردیم. برای همین نتایج را با Z270 Lightsaber مقایسه نمی کنیم.



بایوسش بهتر شده؟! اورکلاک میشه؟

واقعیت توقع داشتیم در این مادربرد شاهد تغییرات اساسی باشیم اما در کل ECS تمایل چندانی به تغییرات نداشته است و حتی تغییرات چشمگیری در طراحی این محصول ایجاد نکرده است. در مورد بایوس هم داستان به همین سبک است و شاهد این موضوع هستیم که طراحی بایوس تقریبا همان چیزی است که در مادربرد Z270 Lightsaber وجود داشت. با این وجود سعی کردیم کارایی اورکلاک این مادربرد را با پردازنده Core i7 8700K محک بزنیم و ببنیم شرایط در چه وضعی است.  از آن جایی که از پردازنده سری K اینتل استفاده کردیم این امکان وجود داشت که با تغییر ضریب به فرکانس بالاتری بدون تغییر فرکانس پایه دست پیدا کنیم. با استفاده از این مادربرد و پردازنده و با در نظر گرفتن همه موارد توانستیم فرکانس پردازنده را به 4840 مگاهرتز برسانیم و در این وضعیت سیستم بدون مشکل کار کند. البته این فرکانس در مقایسه با مدل های مشابه که ما مقایسه کردیم پایین تر است چون در مادربردهای دیگری که ما تست کردیم این فرکانس بالاتر بود (نمونه اش هم مادربرد جدید ایسوس که مدتی پیش تست کردیم). در کل ECS نشان داده است تمایل خاصی به اورکلاک و ساخت مادربردهایی با قابلیت اورکلاکینگ بالا ندارد و در این مورد هم نمی توان گلایه ای از این شرکت داشت.



از تست ها چه خبر؟

از آنجایی که خواستیم امکان مقایسه با تست های قبلی برای شما فراهم باشد این بار ساختار نمایش امتیازها و تست ها را کمی عوض کردیم. برای اولین تست به سراغ 3D mark Spy رفتیم که یکی از تست های معروف برای بررسی کارایی سیستم در پردازش های سه بعدی هستش.

(image)

در مرحله بعدی به سراغ نرم افزار تست 7 Zip تا زمان فشرده سازی فایل ها را با هم مقایسه کنیم.

(image)

برای  تست حافظه از نرم افزار شناخته شده AIDA 64 استفاده کردیم. این برنامه در بیشتر وب سایت ها برای بررسی کارایی حافظه مورد استفاده قرار میگیرد.

(image)

  Geekbench از دیگر تست ما برای این مادربرد بود که نتایج آن را در ادامه می بینید.

(image)

برای بررسی کارایی کلی سیستم به سراغ نسخه جدید PC Mark به نام 10 رفتیم که در این بخش هم مادربرد ECS منطقی ظاهر شد.

(image)

تست گرافیکی Unigine هم از موارد مورد تست ما بود. این برنامه نیاز به قدرت بالای پردازنده و کارت گرافیک دارد و امتیاز بدست آمده در این برنامه نمایش منطقی از کارایی سیستم در پردازش های پیشرفته است.

(image)

  در آخر هم ده بازی را در دقت FHD و جزییات یکسان با تست های قبلی را روی سیستم تست کردیم که نتایج آن را در ادامه می بینید.

(image)



نتیجه گیری

واقعیت با در نظر گرفتن قیمت، کارایی و مواردی مانند قابلیت اورکلاک می توان گفت اگر ECS کمی روی این مادربرد سرمایه گذاری بهتری می کرد و بهینه سازی بهتری در زمینه بایوس و بعضی از قابلیت های این محصول انجام می داد به طور حتم این محصول می توانست براحتی با رقبای بزرگ خود رقابت کند اما در این حالت ما با یک مادربرد نیمه حرفه ای رو به رو هستیم که می توانست با یک قیمت رقابتی تر کاربران بیشتری را به سمت خود جلب کند.

{REVIEW} label=امتیاز; decimal=1; max=10; راندمان=8.2; امکانات=7.8; طراحی=7.7; ارزش=7.9; {/REVIEW}

بررسی مادربرد ECS Z370-Lightsaber (تغییرات زیر پوستی؟! )

7 دسامبر

پشتیبانی از 19 کارت گرافیک با مادربرد ASUS B250 Mining Expert

پشتیبانی از 19 کارت گرافیک با مادربرد ASUS B250 Mining Expert

پشتیبانی از 19 کارت گرافیک با مادربرد ASUS B250 Mining Expert

در روز گذشته، خبر افزایش ارزش “پول دیجیتالی”، بیت کوین، منتشر شد. تولید همچنان با شدت ویژه ای ادامه دارد و اینک دست به تولید یک مادربرد جدید با نام ASUS B250 Mining Expert زده است. این مادربرد در مجموع دارای 19 اسلات توسعه است که 18 عدد از آنها نوع PCI-Express gen 3.0 x1 بوده و یک اسلات نیز PCI-Express gen 3.0 x16 کامل است. همانطور که از نام محصول نیز پیداست، این مادربرد به چیپست B250 کمپانی اینتل مجهز بوده و از پردازنده های نسل هفتم (کابی لیک) و ششم (اسکای لیک) پشتیبانی می کند.

همانطور که می دانید مادربردهای ماینینگ در بخش تغذیه نیز با دیگر مدل ها متفاوت بوده و این مدل از 3 ورودی 24-pin ATX، یک ورودی 8-pin EPS و 3 ورودی 4-pin Molex برخوردار است. هر چند که به جز یک ورودی تغذیه ATX و EPS دیگر مدل ها اختیاری بوده و به نسبت تعداد کارت گرافیک و اسلات های توسعه ست می گردد. دو اسلات DDR4 DIMM با پشتیبانی از 32 گیگابایت حافظه، چهار پورت SATA 6Gb، شش پورت USB 3.0 با در نظر گرفتن دو هدر، یک ورودی LAN گیگابیتی، خروجی HDMI و کنترلر 6 کانله صوتی از دیگر موارد قابل اشاره در مادربرد تخصصی ASUS B250 Mining Expert است. ایسوس تا کنون اشاره ای به قیمت گذاری این مادربرد نکرده است.

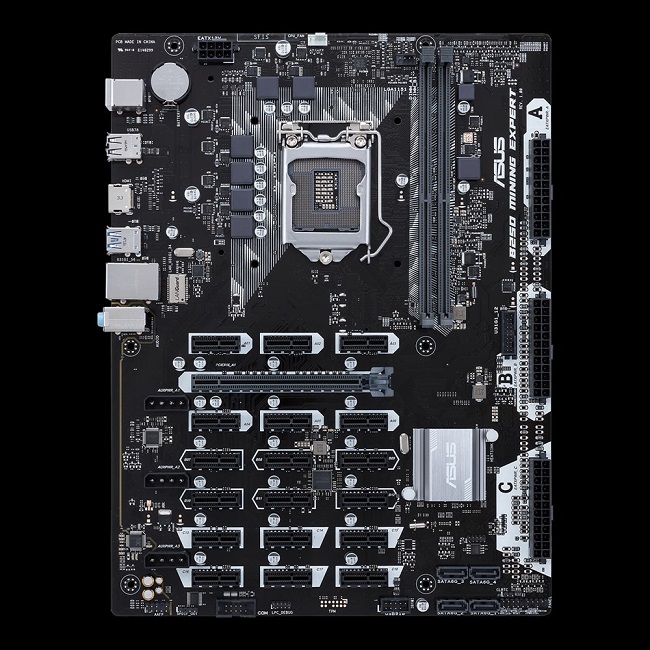

پشتیبانی از 19 کارت گرافیک با مادربرد ASUS B250 Mining Expert

(image)

در روز گذشته، خبر افزایش ارزش “پول دیجیتالی”، بیت کوین، منتشر شد. تولید همچنان با شدت ویژه ای ادامه دارد و اینک دست به تولید یک مادربرد جدید با نام ASUS B250 Mining Expert زده است. این مادربرد در مجموع دارای 19 اسلات توسعه است که 18 عدد از آنها نوع PCI-Express gen 3.0 x1 بوده و یک اسلات نیز PCI-Express gen 3.0 x16 کامل است. همانطور که از نام محصول نیز پیداست، این مادربرد به چیپست B250 کمپانی اینتل مجهز بوده و از پردازنده های نسل هفتم (کابی لیک) و ششم (اسکای لیک) پشتیبانی می کند.

(image)

همانطور که می دانید مادربردهای ماینینگ در بخش تغذیه نیز با دیگر مدل ها متفاوت بوده و این مدل از 3 ورودی 24-pin ATX، یک ورودی 8-pin EPS و 3 ورودی 4-pin Molex برخوردار است. هر چند که به جز یک ورودی تغذیه ATX و EPS دیگر مدل ها اختیاری بوده و به نسبت تعداد کارت گرافیک و اسلات های توسعه ست می گردد. دو اسلات DDR4 DIMM با پشتیبانی از 32 گیگابایت حافظه، چهار پورت SATA 6Gb، شش پورت USB 3.0 با در نظر گرفتن دو هدر، یک ورودی LAN گیگابیتی، خروجی HDMI و کنترلر 6 کانله صوتی از دیگر موارد قابل اشاره در مادربرد تخصصی ASUS B250 Mining Expert است. ایسوس تا کنون اشاره ای به قیمت گذاری این مادربرد نکرده است.

پشتیبانی از 19 کارت گرافیک با مادربرد ASUS B250 Mining Expert

6 دسامبر

پردازنده Intel Core i3-8350K بر روی مادربرد MSI Z170A Xpower Titanium!

پردازنده Intel Core i3-8350K بر روی مادربرد MSI Z170A Xpower Titanium!

پردازنده Intel Core i3-8350K بر روی مادربرد MSI Z170A Xpower Titanium!

پردازنده های نسل هشتم کافی لیک به تازگی معرفی شده اند و اینبار صحبت بر سر عدم پشتیبانی سوکت های پیشین از این سوکت است. مطالب بسیاری در این زمینه منتشر شده است که نتیجه گیری همه آنها تنها به یک جمله ختم می گردد: در برخی موارد مادربردهای Z170 و Z270 می توانند از پشتیبانی نمایند که این مسئله توسط اینتل محدود می گردد.

یک کاربر ساعاتی پیش تصاویری را منتشر کرده است که نشان دهنده ی اجرای Intel Core i3-8350K بر روی مادربرد Z170A Xpower Titanium است! جالب است که این مسئله نه بر روی مادربردهای سوکت Z270 بلکه یک نسل قبل تر، یعنی Z170 صورت گرفته است.

پیش از این نیز می دانستیم که از نظر زیف سوکت، هر دو چیپست قادر به پشتیبانی از نسل جدید هستند؛ اما هیچگاه خبری از امکان فنی این مهم نشده بود. از سوی دیگر اینتل و هیچ یک از تولید کنندگان مادربرد هنوز اقدام به انتشار بایوس های اختصاصی برای این منظور نکرده و این عمل بدون بروزرسانی رسمی صورت گرفته است. در حال حاضر به طور دقیق نمی توان این مسئله را از نظر فنی بررسی کرد؛ اما احتمال تعویض تراشه و Program کردن مشابه، نزدیک ترین احتمال فنی است.

پردازنده Intel Core i3-8350K بر روی مادربرد MSI Z170A Xpower Titanium!

(image)

پردازنده های نسل هشتم کافی لیک به تازگی معرفی شده اند و اینبار صحبت بر سر عدم پشتیبانی سوکت های پیشین از این سوکت است. مطالب بسیاری در این زمینه منتشر شده است که نتیجه گیری همه آنها تنها به یک جمله ختم می گردد: در برخی موارد مادربردهای Z170 و Z270 می توانند از پشتیبانی نمایند که این مسئله توسط اینتل محدود می گردد.

(image)

یک کاربر ساعاتی پیش تصاویری را منتشر کرده است که نشان دهنده ی اجرای Intel Core i3-8350K بر روی مادربرد Z170A Xpower Titanium است! جالب است که این مسئله نه بر روی مادربردهای سوکت Z270 بلکه یک نسل قبل تر، یعنی Z170 صورت گرفته است.

(image)

پیش از این نیز می دانستیم که از نظر زیف سوکت، هر دو چیپست قادر به پشتیبانی از نسل جدید هستند؛ اما هیچگاه خبری از امکان فنی این مهم نشده بود. از سوی دیگر اینتل و هیچ یک از تولید کنندگان مادربرد هنوز اقدام به انتشار بایوس های اختصاصی برای این منظور نکرده و این عمل بدون بروزرسانی رسمی صورت گرفته است. در حال حاضر به طور دقیق نمی توان این مسئله را از نظر فنی بررسی کرد؛ اما احتمال تعویض تراشه و Program کردن مشابه، نزدیک ترین احتمال فنی است.

(image)

پردازنده Intel Core i3-8350K بر روی مادربرد MSI Z170A Xpower Titanium!

18 نوامبر

گیمینگ کوچک و تمام عیار: مادربرد MSI Z370M Mortar

گیمینگ کوچک و تمام عیار: مادربرد MSI Z370M Mortar

گیمینگ کوچک و تمام عیار: مادربرد MSI Z370M Mortar

یک مادربرد جدید از سری محصولات Arsenal GAMING را معرفی نمود. مادربرد MSI Z370M Mortar جدید ترین عضو توانمند و مخصوص بازی این شرکت به چیست Intel Z370 مجهز شده است. این مادربرد از پشتیبانی کرده و در فرم کوچک Micro-ATX طراحی شده است. 4 اسلات رم قرار گرفته بر روی آن از 64 گیگابایت حافظه DDR4 با فرکانس 4000 مگاهرتز پشتیبانی خواهند کرد.

در بخش توسعه، این مادربرد دارای دو اسلات PCIe 3.0 x16 است و برای ذخیره سازی، 4 رابط SATA III و دو رابط M.2 برای آن در نظر گرفته شده است. این اسلات ها به مسیرهای PCIe و SATA متصل هستند. خوشبختانه این بخش به حافظه های Optane نیز امکان سازگاری خواهد داد. به واقع مادربرد MSI Z370M Mortar محصولی کوچک با امکانات روز و مدرن است. برای استفاده از حداکثر توان گرافیکی، این مادربرد از فناوری AMD CrossFire نیز بهره می برد. همچنین بر روی برد 3 خروجی تصویری DVI-D، HDMI و DisplayPort موجود است. در بخش صوتی MSI از تراشه Realtek ALC892 بهره گرفته است که می تواند 7 کانال متفاوت را رندر نماید. همچنین در بخش LAN نیز شاهد استفاده از کنترلر Intel I219-V خواهیم بود. در نهایت می توان به رابط های USB 3.1 نسل اول، کانکتور LED RGB، هدرهای فن و حتی هدر کنترل کننده پمپ مایع مجهز است.

گیمینگ کوچک و تمام عیار: مادربرد MSI Z370M Mortar

(image)

یک مادربرد جدید از سری محصولات Arsenal GAMING را معرفی نمود. مادربرد MSI Z370M Mortar جدید ترین عضو توانمند و مخصوص بازی این شرکت به چیست Intel Z370 مجهز شده است. این مادربرد از پشتیبانی کرده و در فرم کوچک Micro-ATX طراحی شده است. 4 اسلات رم قرار گرفته بر روی آن از 64 گیگابایت حافظه DDR4 با فرکانس 4000 مگاهرتز پشتیبانی خواهند کرد.

(image)

در بخش توسعه، این مادربرد دارای دو اسلات PCIe 3.0 x16 است و برای ذخیره سازی، 4 رابط SATA III و دو رابط M.2 برای آن در نظر گرفته شده است. این اسلات ها به مسیرهای PCIe و SATA متصل هستند. خوشبختانه این بخش به حافظه های Optane نیز امکان سازگاری خواهد داد. به واقع مادربرد MSI Z370M Mortar محصولی کوچک با امکانات روز و مدرن است. برای استفاده از حداکثر توان گرافیکی، این مادربرد از فناوری AMD CrossFire نیز بهره می برد. همچنین بر روی برد 3 خروجی تصویری DVI-D، HDMI و DisplayPort موجود است. در بخش صوتی MSI از تراشه Realtek ALC892 بهره گرفته است که می تواند 7 کانال متفاوت را رندر نماید. همچنین در بخش LAN نیز شاهد استفاده از کنترلر Intel I219-V خواهیم بود. در نهایت می توان به رابط های USB 3.1 نسل اول، کانکتور LED RGB، هدرهای فن و حتی هدر کنترل کننده پمپ مایع مجهز است.

گیمینگ کوچک و تمام عیار: مادربرد MSI Z370M Mortar

3 اکتبر

یک انتخاب با سیاست؛ مادربرد MSI X299M-A Pro

یک انتخاب با سیاست؛ مادربرد MSI X299M-A Pro

یک انتخاب با سیاست؛ مادربرد MSI X299M-A Pro

یک مادربرد جدید، مبتنی بر را معرفی کرده است که با ابعاد کوچک خود، می تواند در تولید یک کامپیوتر HEDT در ابعاد جمع و جور، مورد استفاده قرار گیرد. MSI X299M-A Pro مادربردی در فرم استاندارد micro-ATX است که از سوکت LGA2066 برخوردار است. این مادربرد برای پردازنده های i5-7640X و i7-7740X بهینه شده و دارای دو کانال رم (4 ماژول DDR4) است. به طور حتم امکانات آن به نسبت مادربردی همچون  X299M Gaming Pro Carbon مقدار کمتر است اما از نظر ابعاد و برخی موارد مشابه یکدیگر هستند.

مدار تغذیه VRM دارای 9 فاز رگولاتور است که برای پردازنده هایی با توان 112 وات مناسب است. MSI X299M-A Pro از 64 گیگابایت رم پشتیبانی کرده و دو اسلات PCI-Express 3.0 x16 با هدف نصب کارت های توسعه برای آن در نظر گرفته شده است. در بخش حافظه های ذخیره سازی، 2 اسلات SSD M.2 با پهنای باند 32 گیگابیت در ثانیه و 8 رابط SATA III، در اختیار کاربران قرار دارد. دو رابط USB 3.1 که یکی از آنها از گونه Type-C است، تراشه صوتی Realtek ALC1220 و کنترلر شبکه Intel i219-V از جمله دیگر امکانات این مادربرد به شمار می روند. انتظار می رود که مادربرد MSI X299M-A Pro با قیمتی در حدود 170 دلار آمریکا وارد بازار گردد. در این صورت MSI X299M-A Pro برچسب قیمت مناسبی را برای پذیرایی از پردازنده های Core-X حمل کرده و نبود زرق و برق های گیمینگ، قیمت آن را کنترل کرده است.

یک انتخاب با سیاست؛ مادربرد MSI X299M-A Pro

(image)

یک مادربرد جدید، مبتنی بر را معرفی کرده است که با ابعاد کوچک خود، می تواند در تولید یک کامپیوتر HEDT در ابعاد جمع و جور، مورد استفاده قرار گیرد. MSI X299M-A Pro مادربردی در فرم استاندارد micro-ATX است که از سوکت LGA2066 برخوردار است. این مادربرد برای پردازنده های i5-7640X و i7-7740X بهینه شده و دارای دو کانال رم (4 ماژول DDR4) است. به طور حتم امکانات آن به نسبت مادربردی همچون  X299M Gaming Pro Carbon مقدار کمتر است اما از نظر ابعاد و برخی موارد مشابه یکدیگر هستند.

(image)

مدار تغذیه VRM دارای 9 فاز رگولاتور است که برای پردازنده هایی با توان 112 وات مناسب است. MSI X299M-A Pro از 64 گیگابایت رم پشتیبانی کرده و دو اسلات PCI-Express 3.0 x16 با هدف نصب کارت های توسعه برای آن در نظر گرفته شده است. در بخش حافظه های ذخیره سازی، 2 اسلات SSD M.2 با پهنای باند 32 گیگابیت در ثانیه و 8 رابط SATA III، در اختیار کاربران قرار دارد. دو رابط USB 3.1 که یکی از آنها از گونه Type-C است، تراشه صوتی Realtek ALC1220 و کنترلر شبکه Intel i219-V از جمله دیگر امکانات این مادربرد به شمار می روند. انتظار می رود که مادربرد MSI X299M-A Pro با قیمتی در حدود 170 دلار آمریکا وارد بازار گردد. در این صورت MSI X299M-A Pro برچسب قیمت مناسبی را برای پذیرایی از پردازنده های Core-X حمل کرده و نبود زرق و برق های گیمینگ، قیمت آن را کنترل کرده است.

یک انتخاب با سیاست؛ مادربرد MSI X299M-A Pro
