16 دسامبر

اینتل مشخصه های فنی SSD های Optane 900P را تغییر داد

اینتل مشخصه های فنی SSD های Optane 900P را تغییر داد

اینتل مشخصه های فنی SSD های Optane 900P را تغییر داد

کمپانی اینتل در ماه های اخیر اقدام به معرفی رسمی حافظه های () ذخیره سازی سری 900P کرد. قرار بر این بود که این خانواده در ظرفیت های 480 و 280 گیگابایتی راهی بازار شوند.

((این خانواده برای سیستم های PC و ایستگاه کاری معرفی شده و تا 4 برابر سریع تر از سالید های ساده ی مبتنی بر تراشه های NAND هستند. سرعت خواندن و نوشتن در نسخه 480 گیگابایتی از این خانواده به 2500 و 2000 مگابایت در ثانیه می رسد. همچنین سرعت خواندن و نوشتن در وضعیت تصادفی 4K به ارقام 550K IOPS و 500K IOPS می رسد.   اما یکی از مهمترین مواردی که سالید های جدید اینتل را از مدل های موجود متمایز می سازد، طول عمر بسیار بالای آنها است؛ به طوری که یک مدل 480 گیگابایتی می تواند تا 8760 ترابایت نقل و انتقال اطلاعات را بدون مشکل تحمل نماید! اینتل Optane SSD 900P در نسخه های اینترفیس U.2 و PCIe عرضه می گردد؛ قیمت مدل های 480 گیگابایتی برابر با 599 دلار بوده و مدل 280 گیگابایتی نیز با قیمت 389 دلار به فروش خواهد رسید.

22 برابر استقامت بیشتر به نسبت سالید های موجود، کمی اختلاف قیمت را تحت پوشش خود گرفته و ارزش خرید این محصولات را بسیار بالا خواهد برد.  سری Intel Optane SSD 900P برای کاربردهای تخصصی مانند رندر 3D، نرم افزارهای مهندسی، شبیه سازی های پیچیده، تولید محتوا و … مناسب خواهند بود. همزمان با معرفی این محصولات، برخی از کمپانی های توسعه دهنده نرم افزار اعلام کرده اند که به زودی موتور و نرم افزارهای خود را برای سازگاری بیشتر و افزایش لود بر روی سالید های مورد بحث تغییر خواهند داد. به طوری که اطلاعات با حجم و زمان بهبود یافته بر روی سالید های جدید اینتل بارگذاری شوند.))

و اما آخرین اطلاعات حاکی از آن است که اینتل به زودی مدل های جدیدی را به این خانواده اضافه می کند که با ظرفیت های 960 گیگابایت و 1.5 ترابایت هستند. همچنین این شرکت برچسب هایی که حاوی اطلاعات و مولفه های فنی هستند را نیز تغییر داده و مواردی از جمله آمپر و ولتاژ مورد نیاز درایو را عوض نموده است. ظاهرا این شرکت قرار است تغییراتی را در سالید های Optane اعمال نماید.

اینتل مشخصه های فنی SSD های Optane 900P را تغییر داد

(image)

کمپانی اینتل در ماه های اخیر اقدام به معرفی رسمی حافظه های () ذخیره سازی سری 900P کرد. قرار بر این بود که این خانواده در ظرفیت های 480 و 280 گیگابایتی راهی بازار شوند.

((این خانواده برای سیستم های PC و ایستگاه کاری معرفی شده و تا 4 برابر سریع تر از سالید های ساده ی مبتنی بر تراشه های NAND هستند. سرعت خواندن و نوشتن در نسخه 480 گیگابایتی از این خانواده به 2500 و 2000 مگابایت در ثانیه می رسد. همچنین سرعت خواندن و نوشتن در وضعیت تصادفی 4K به ارقام 550K IOPS و 500K IOPS می رسد.   اما یکی از مهمترین مواردی که سالید های جدید اینتل را از مدل های موجود متمایز می سازد، طول عمر بسیار بالای آنها است؛ به طوری که یک مدل 480 گیگابایتی می تواند تا 8760 ترابایت نقل و انتقال اطلاعات را بدون مشکل تحمل نماید! اینتل Optane SSD 900P در نسخه های اینترفیس U.2 و PCIe عرضه می گردد؛ قیمت مدل های 480 گیگابایتی برابر با 599 دلار بوده و مدل 280 گیگابایتی نیز با قیمت 389 دلار به فروش خواهد رسید.

(image)

22 برابر استقامت بیشتر به نسبت سالید های موجود، کمی اختلاف قیمت را تحت پوشش خود گرفته و ارزش خرید این محصولات را بسیار بالا خواهد برد.  سری Intel Optane SSD 900P برای کاربردهای تخصصی مانند رندر 3D، نرم افزارهای مهندسی، شبیه سازی های پیچیده، تولید محتوا و … مناسب خواهند بود. همزمان با معرفی این محصولات، برخی از کمپانی های توسعه دهنده نرم افزار اعلام کرده اند که به زودی موتور و نرم افزارهای خود را برای سازگاری بیشتر و افزایش لود بر روی سالید های مورد بحث تغییر خواهند داد. به طوری که اطلاعات با حجم و زمان بهبود یافته بر روی سالید های جدید اینتل بارگذاری شوند.))

(image)

و اما آخرین اطلاعات حاکی از آن است که اینتل به زودی مدل های جدیدی را به این خانواده اضافه می کند که با ظرفیت های 960 گیگابایت و 1.5 ترابایت هستند. همچنین این شرکت برچسب هایی که حاوی اطلاعات و مولفه های فنی هستند را نیز تغییر داده و مواردی از جمله آمپر و ولتاژ مورد نیاز درایو را عوض نموده است. ظاهرا این شرکت قرار است تغییراتی را در سالید های Optane اعمال نماید.

(image)

اینتل مشخصه های فنی SSD های Optane 900P را تغییر داد

2 دسامبر

یک SSD مطمئن با Apacer Z280

یک SSD مطمئن با Apacer Z280

یک SSD مطمئن با Apacer Z280

شرکت Apacer نیز به طور جدی تر وارد حوزه شد. این شرکت به تازگی یک درایو سالید M.2 بر اساس پروتکل NVME را معرفی کرده است که Apacer Z280 نام دارد. این محصول از اینترفیس های PCIe Gen 3 x4 پشتیبانی کرده و در ظرفیت 480 گیگابایت با فرم استاندارد 2280 تولید شده است که با مادربردهای روز و لپ تاپ ها سازگاری کامل دارد.

تیم مهندسی اپیسر از تراشه های نیمه هادی MLC بهره گرفته و آن را با استاندارد NVMe 1.2 سازگار کرده است. و اما در زمینه سرعت خواندن و نوشتن نیز شاهد ارقام به ترتیب 2750 مگابایت و 1500 مگابایت در ثانیه است. در نتیجه پهنای باند آن تا 4 برابر بیش از مسیرهای SATA است. از جمله دیگر ویژگی های این محصول می توان به End-to-End Data Protection برای پایانی مطمئن و حفاظت از اطلاعات، خطایاب Smart ECC، Global Wear Leveling، SmartRefresh، سامانه ی S.M.A.R.T و 120bit/2KB BCH اشاره کرد. نرم افزار Apacer SSDWidget نیز به طور رایگان برای خریداران در نظر گرفته شده است تا مدیریت درایو را بر عهده گرفته و کارکرد آن اطمینان حاصل نمایند. در نهایت می توان به سیستم کنترل نیرو و جلوگیری از دمای بالا در Apacer Z280 اشاره کرد.

یک SSD مطمئن با Apacer Z280

(image)

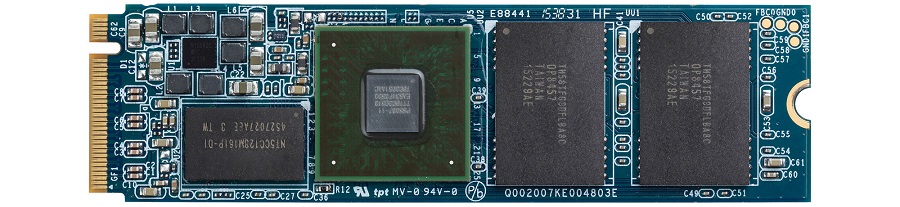

شرکت Apacer نیز به طور جدی تر وارد حوزه شد. این شرکت به تازگی یک درایو سالید M.2 بر اساس پروتکل NVME را معرفی کرده است که Apacer Z280 نام دارد. این محصول از اینترفیس های PCIe Gen 3 x4 پشتیبانی کرده و در ظرفیت 480 گیگابایت با فرم استاندارد 2280 تولید شده است که با مادربردهای روز و لپ تاپ ها سازگاری کامل دارد.

(image)

تیم مهندسی اپیسر از تراشه های نیمه هادی MLC بهره گرفته و آن را با استاندارد NVMe 1.2 سازگار کرده است. و اما در زمینه سرعت خواندن و نوشتن نیز شاهد ارقام به ترتیب 2750 مگابایت و 1500 مگابایت در ثانیه است. در نتیجه پهنای باند آن تا 4 برابر بیش از مسیرهای SATA است. از جمله دیگر ویژگی های این محصول می توان به End-to-End Data Protection برای پایانی مطمئن و حفاظت از اطلاعات، خطایاب Smart ECC، Global Wear Leveling، SmartRefresh، سامانه ی S.M.A.R.T و 120bit/2KB BCH اشاره کرد. نرم افزار Apacer SSDWidget نیز به طور رایگان برای خریداران در نظر گرفته شده است تا مدیریت درایو را بر عهده گرفته و کارکرد آن اطمینان حاصل نمایند. در نهایت می توان به سیستم کنترل نیرو و جلوگیری از دمای بالا در Apacer Z280 اشاره کرد.

یک SSD مطمئن با Apacer Z280

29 نوامبر

بایواستار با یک SSD خوش قیمت دیگر می آید

بایواستار با یک SSD خوش قیمت دیگر می آید

بایواستار با یک SSD خوش قیمت دیگر می آید

همانطور که می دانید، بایواستار (Biostar) مدتی است که در کار تولید قرار گرفته و این محصولات در بازار ایران نیز قابل خرید و تهیه هستند؛ قیمت مناسب در کنار کارایی درخور توجه و قیمت ایده آل، این محصولات را به گزینه برتر در صنف “مصرف کننده” ها مبدل کرده است. این شرکت به تازگی یک سری جدید از سالید درایوهای خود را معرفی کرده است که S150 نام دارد. این خانواده هم اینک با تنها یک مدل راهی بازار شده است اما به زودی ظرفیت های دیگر آن نیز قابل خرید است.

درایو S150 بایواستار دارای ظرفیت 120 گیگابایت بوده و در فرم 2.5 اینچی تولید شده است. این محصول از اینترفیس SATA III پشتیبانی کرده و سرعت خواندن/نوشتن آن به حداکثر 500 و 430 مگابایت در ثانیه می رسد. تفاوت سری S150 با S100 ها در مواردی نه چندان جدی است؛ با این وجود این محصول دارای ضخامت کمتر، یعنی 6.8 میلی متر است که از این رو برای الترابوک های میان وزن نیز مناسب است. در حال حاضر بایواستار جزئیات بیشتر نظیر نوع تراشه ها و سرعت 4K را منتشر نکرده است، با این حال باز هم می توانیم به امید ارائه یک سالید خوش قیمت و جذاب در بازار ایران باشیم.

بایواستار با یک SSD خوش قیمت دیگر می آید

(image)

همانطور که می دانید، بایواستار (Biostar) مدتی است که در کار تولید قرار گرفته و این محصولات در بازار ایران نیز قابل خرید و تهیه هستند؛ قیمت مناسب در کنار کارایی درخور توجه و قیمت ایده آل، این محصولات را به گزینه برتر در صنف “مصرف کننده” ها مبدل کرده است. این شرکت به تازگی یک سری جدید از سالید درایوهای خود را معرفی کرده است که S150 نام دارد. این خانواده هم اینک با تنها یک مدل راهی بازار شده است اما به زودی ظرفیت های دیگر آن نیز قابل خرید است.

درایو S150 بایواستار دارای ظرفیت 120 گیگابایت بوده و در فرم 2.5 اینچی تولید شده است. این محصول از اینترفیس SATA III پشتیبانی کرده و سرعت خواندن/نوشتن آن به حداکثر 500 و 430 مگابایت در ثانیه می رسد. تفاوت سری S150 با S100 ها در مواردی نه چندان جدی است؛ با این وجود این محصول دارای ضخامت کمتر، یعنی 6.8 میلی متر است که از این رو برای الترابوک های میان وزن نیز مناسب است. در حال حاضر بایواستار جزئیات بیشتر نظیر نوع تراشه ها و سرعت 4K را منتشر نکرده است، با این حال باز هم می توانیم به امید ارائه یک سالید خوش قیمت و جذاب در بازار ایران باشیم.

بایواستار با یک SSD خوش قیمت دیگر می آید

24 نوامبر

سیستم کاملا حرفه ای با SSD های LiteOn EPX

سیستم کاملا حرفه ای با SSD های LiteOn EPX

سیستم کاملا حرفه ای با SSD های LiteOn EPX

کمپانی LiteOn سومین سری از سالیدهای خود را در 15 روز اخیر، معرفی کرد. سالید درایوهای LiteOn EPX در فرم استاندارد از اینترفیس PCI-Express 3.0 x4 بهره برده و جزو مدل های NVME قرار می گیرد. سالید های EPX در دسته بندی مدل های Eenterprise قرار گرفته و از پروتکل NVMe 1.2 نیز پشتیبانی می کنند. در حال حاضر این پروتکل سریع ترین مسیر ارتباطی در حافظه های ذخیره سازی جهان است.

حافظه های LiteOn EPX در ظرفیت های 960 گیگابایت و 1920 گیگابایتی تولید گشته و همگی آنها دارای سامانه تامین انرژی اضافی برای جلوگیری از حذف اطلاعات هستند. بانک خازنی برای این منظور در نظر گرفته شده است و سیستم Park پس از عملیات نوشتن با فعالیت بالا، درایو را در حالت خاموش نگه داشته و از ریزش و تغییر اطلاعات جلوگیری به عمل می آورد. مدل 960 گیگابایتی می تواند سرعت خواندن و نوشتن را تا 1700 و 670 مگابایت در ثانیه افزایش دهد.

همچنین سرعت دسترسی به اطلاعات در وضعیت 4K تصادفی نیز در این مدل 300K IOPS و 30K IOPS است. همچنین مدل 1920 گیگابایتی نیز دارای سرعت خواندن و نوشتن 1800 مگابایت و 800 مگابایت در ثانیه است. این درایو نیز در بخش سرعت تصادفی دسترسی به اطلاعات، ارقام 330K IOPS و 30K IOPS را به ثبت رسانده است. طول عمر هر دو درایو به میلیون ساعت رسیده و آنها همراه با 3 سال ضمانت به فروش می رسند.

سیستم کاملا حرفه ای با SSD های LiteOn EPX

(image)

کمپانی LiteOn سومین سری از سالیدهای خود را در 15 روز اخیر، معرفی کرد. سالید درایوهای LiteOn EPX در فرم استاندارد از اینترفیس PCI-Express 3.0 x4 بهره برده و جزو مدل های NVME قرار می گیرد. سالید های EPX در دسته بندی مدل های Eenterprise قرار گرفته و از پروتکل NVMe 1.2 نیز پشتیبانی می کنند. در حال حاضر این پروتکل سریع ترین مسیر ارتباطی در حافظه های ذخیره سازی جهان است.

حافظه های LiteOn EPX در ظرفیت های 960 گیگابایت و 1920 گیگابایتی تولید گشته و همگی آنها دارای سامانه تامین انرژی اضافی برای جلوگیری از حذف اطلاعات هستند. بانک خازنی برای این منظور در نظر گرفته شده است و سیستم Park پس از عملیات نوشتن با فعالیت بالا، درایو را در حالت خاموش نگه داشته و از ریزش و تغییر اطلاعات جلوگیری به عمل می آورد. مدل 960 گیگابایتی می تواند سرعت خواندن و نوشتن را تا 1700 و 670 مگابایت در ثانیه افزایش دهد.

همچنین سرعت دسترسی به اطلاعات در وضعیت 4K تصادفی نیز در این مدل 300K IOPS و 30K IOPS است. همچنین مدل 1920 گیگابایتی نیز دارای سرعت خواندن و نوشتن 1800 مگابایت و 800 مگابایت در ثانیه است. این درایو نیز در بخش سرعت تصادفی دسترسی به اطلاعات، ارقام 330K IOPS و 30K IOPS را به ثبت رسانده است. طول عمر هر دو درایو به میلیون ساعت رسیده و آنها همراه با 3 سال ضمانت به فروش می رسند.

سیستم کاملا حرفه ای با SSD های LiteOn EPX

23 نوامبر

سریع ترین SSD های Colorful با نام Plus

سریع ترین SSD های Colorful با نام Plus

سریع ترین SSD های Colorful با نام Plus

شرکت چینی Colorful سری جدید درایو های خود را در کلاس مصرف کننده-خانگی رونمایی کرد. این خانواده که سری Plus نام گرفته است، در ظرفیت های 160، 320 و 640 گیگابایتی به تولید می رسد. تمامی آنها از تراشه های نیمه هادی 3D TLC NAND بهره می برند و اینبار کنترلر توانمند SMI SM2258XT برای آنها در نظر گرفته شده است.

سری پلاس دارای مقاومت بالا در طول عمر به نسبت مدل های ساده از این برند است؛ کالرفول محصولات فوق را تا 3 سال ضمانت کرده است. مدل COLORFUL SL300 Plus 160G دارای چهار تراشه ویفر، SL500 Plus 320G هشت تراشه و SL500 Plus 640G دارای شانزده تراشه حافظه است. مقدار هر تراشه حداکثر 48 گیگابایت (384 گیگابیت) است. قیمت گذاری سری پلاس تا 10% بیش از مدل های ساده ی Colorful است. شایان ذکر است که سالید های سری Plus با اینترفیس SATA III سازگار بوده و در دسته مدل های استاندارد 2.5 اینچی قرار خواهند گرفت.

سریع ترین SSD های Colorful با نام Plus

(image)

شرکت چینی Colorful سری جدید درایو های خود را در کلاس مصرف کننده-خانگی رونمایی کرد. این خانواده که سری Plus نام گرفته است، در ظرفیت های 160، 320 و 640 گیگابایتی به تولید می رسد. تمامی آنها از تراشه های نیمه هادی 3D TLC NAND بهره می برند و اینبار کنترلر توانمند SMI SM2258XT برای آنها در نظر گرفته شده است.

(image)

سری پلاس دارای مقاومت بالا در طول عمر به نسبت مدل های ساده از این برند است؛ کالرفول محصولات فوق را تا 3 سال ضمانت کرده است. مدل COLORFUL SL300 Plus 160G دارای چهار تراشه ویفر، SL500 Plus 320G هشت تراشه و SL500 Plus 640G دارای شانزده تراشه حافظه است. مقدار هر تراشه حداکثر 48 گیگابایت (384 گیگابیت) است. قیمت گذاری سری پلاس تا 10% بیش از مدل های ساده ی Colorful است. شایان ذکر است که سالید های سری Plus با اینترفیس SATA III سازگار بوده و در دسته مدل های استاندارد 2.5 اینچی قرار خواهند گرفت.

(image)

سریع ترین SSD های Colorful با نام Plus

20 نوامبر

این شما و این هم SSD های Z-NAND از سامسونگ!

این شما و این هم SSD های Z-NAND از سامسونگ!

این شما و این هم SSD های Z-NAND از سامسونگ!

حافظه های از نظر طول عمر بر اساس زمان و استقامت، و همچنین سرعت بسیار بالا، بازار را در خطر قرار می دهند. هر چند که نیمه های جدید با سرعت و کارایی بسیار بالا و در مدل هایی همچون 3D V-NAND راهی بازار شده اند، اما حافظه های Optane اینتل همچنان از نظر طول برگ برنده را در دست دارد. چشم امید دنیای NAND به دستان پر توان Samsung است و اینک این شرکت برای تحت فشار قرار دادن تراشه های جدید اینتل با فناوری 3D Xpoint، وارد عمل شده است.

سامسونگ به تازگی پرده از یک نیمه هادی جدید موسوم به Z-NAND برداشته است؛ این تراشه ها برای نخستین بار در خانواده سالید های Samsung SZ985 مورد استفاده قرار خواهند گرفت. اولین ویژگی سالید های Samsung SZ985 که در ابتدا برای کاربردهای سازمانی، اداری و سرور طراحی شده اند، پهنای باند بسیار بالا به لطف افزایش گیت های ورودی/خروجی است که نقل و انتقال اطلاعات در یک بازه زمانی مشخص را به طور چشمگیری افزایش می دهد. افزون بر آن، سرعت پاسخ به دستورات ورودی نیز افزایش یافته است. هر چند که فناوری Z-NAND برای مقابله با تراشه های Optane طراحی شده است، اما همچنان تولید نیمه هادی های NAND به نسبت Optane ها با قیمت کمتری صورت خواهد گرفت.

SSD های Samsung SZ985 می توانند سرعت باورنکردنی تا 3.2 گیگابایت در ثانیه را برای عملیات های خواندن/نوشتن پیوسته ارائه کرده و سرعت خواندن/نوشتن اتفاقی آنها نیز در رنج 750K IOPS و 170K IOPS برآورد شده است. همچنین سامسونگ تغییراتی را در بخش کنترلرها نیز به وجود آورده است که بخشی از افزایش سرعت را مدیون آن هستیم. سامسونگ اعلام کرده است که زمان تاخیر سالید درایو های SZ985 به نسبت سالید های NAND موجود تا 5.5 برابر کمتر خواهد بود. کلید موفقیت سامسونگ، ارائه سرعت و امکانات نزدیک به درایو های Optane، با قیمت کمتر است.

این شما و این هم SSD های Z-NAND از سامسونگ!

(image)

حافظه های از نظر طول عمر بر اساس زمان و استقامت، و همچنین سرعت بسیار بالا، بازار را در خطر قرار می دهند. هر چند که نیمه های جدید با سرعت و کارایی بسیار بالا و در مدل هایی همچون 3D V-NAND راهی بازار شده اند، اما حافظه های Optane اینتل همچنان از نظر طول برگ برنده را در دست دارد. چشم امید دنیای NAND به دستان پر توان Samsung است و اینک این شرکت برای تحت فشار قرار دادن تراشه های جدید اینتل با فناوری 3D Xpoint، وارد عمل شده است.

سامسونگ به تازگی پرده از یک نیمه هادی جدید موسوم به Z-NAND برداشته است؛ این تراشه ها برای نخستین بار در خانواده سالید های Samsung SZ985 مورد استفاده قرار خواهند گرفت. اولین ویژگی سالید های Samsung SZ985 که در ابتدا برای کاربردهای سازمانی، اداری و سرور طراحی شده اند، پهنای باند بسیار بالا به لطف افزایش گیت های ورودی/خروجی است که نقل و انتقال اطلاعات در یک بازه زمانی مشخص را به طور چشمگیری افزایش می دهد. افزون بر آن، سرعت پاسخ به دستورات ورودی نیز افزایش یافته است. هر چند که فناوری Z-NAND برای مقابله با تراشه های Optane طراحی شده است، اما همچنان تولید نیمه هادی های NAND به نسبت Optane ها با قیمت کمتری صورت خواهد گرفت.

(image)

SSD های Samsung SZ985 می توانند سرعت باورنکردنی تا 3.2 گیگابایت در ثانیه را برای عملیات های خواندن/نوشتن پیوسته ارائه کرده و سرعت خواندن/نوشتن اتفاقی آنها نیز در رنج 750K IOPS و 170K IOPS برآورد شده است. همچنین سامسونگ تغییراتی را در بخش کنترلرها نیز به وجود آورده است که بخشی از افزایش سرعت را مدیون آن هستیم. سامسونگ اعلام کرده است که زمان تاخیر سالید درایو های SZ985 به نسبت سالید های NAND موجود تا 5.5 برابر کمتر خواهد بود. کلید موفقیت سامسونگ، ارائه سرعت و امکانات نزدیک به درایو های Optane، با قیمت کمتر است.

این شما و این هم SSD های Z-NAND از سامسونگ!

4 اکتبر

پرواز بر فراز SSD M.2 با کارت توسعه ایسوس

پرواز بر فراز SSD M.2 با کارت توسعه ایسوس

پرواز بر فراز SSD M.2 با کارت توسعه ایسوس

، به تازگی یک کارت توسعه حافظه های SSD M.2 را معرفی کرده است. این شرکت که تا پیش از آن نیز برای افزایش تعداد اسلات های M.2 با استفاده از درگاه PCIe اقدام به معرفی کارت های توسعه ترمینال کرده بود، هم اینک کارت ASUS VROC Ready Hyper M.2 x16 PCIe را معرفی کرده است. این کارت که تنها با مادربردهای X299 اینتل سازگار است، از قابلیت RAID نیز پشتیبانی می کند.

Hyper M.2 x16 PCIe دارای یک پوشش آلومینومی بوده و از 4 کارت M.2 پشتیبانی می کند؛ همچنین برای جلوگیری از وضعیت گلوگاه در این محصولات، از یک فن کوچک نیز استفاده شده است. این کارت توسعه برای کاربرانی که خواهان استفاده از حداکثر سرعت توان هستند، و یا سیستم های سرور-پایگاه داده، یک انتخاب ایده آل است که با قیمتی در حدود 50 دلار عرضه می گردد. لیست مادربرد های سازگار با این کارت به شرح زیر است:

  • ROG RAMPAGE VI EXTREME
  • ROG RAMPAGE VI APEX
  • ROG STRIX X299-XE GAMING
  • ROG STRIX X299-E GAMING
  • PRIME X299-DELUXE
  • PRIME X299-A
  • TUF X299 MARK 1
  • TUF X299 MARK 2



پرواز بر فراز SSD M.2 با کارت توسعه ایسوس

(image)

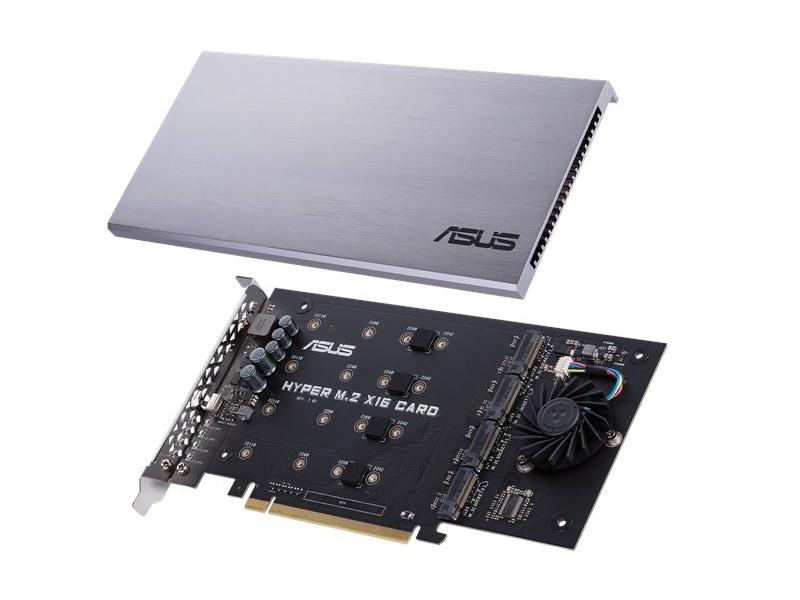

، به تازگی یک کارت توسعه حافظه های SSD M.2 را معرفی کرده است. این شرکت که تا پیش از آن نیز برای افزایش تعداد اسلات های M.2 با استفاده از درگاه PCIe اقدام به معرفی کارت های توسعه ترمینال کرده بود، هم اینک کارت ASUS VROC Ready Hyper M.2 x16 PCIe را معرفی کرده است. این کارت که تنها با مادربردهای X299 اینتل سازگار است، از قابلیت RAID نیز پشتیبانی می کند.

(image)

Hyper M.2 x16 PCIe دارای یک پوشش آلومینومی بوده و از 4 کارت M.2 پشتیبانی می کند؛ همچنین برای جلوگیری از وضعیت گلوگاه در این محصولات، از یک فن کوچک نیز استفاده شده است. این کارت توسعه برای کاربرانی که خواهان استفاده از حداکثر سرعت توان هستند، و یا سیستم های سرور-پایگاه داده، یک انتخاب ایده آل است که با قیمتی در حدود 50 دلار عرضه می گردد. لیست مادربرد های سازگار با این کارت به شرح زیر است:

  • ROG RAMPAGE VI EXTREME
  • ROG RAMPAGE VI APEX
  • ROG STRIX X299-XE GAMING
  • ROG STRIX X299-E GAMING
  • PRIME X299-DELUXE
  • PRIME X299-A
  • TUF X299 MARK 1
  • TUF X299 MARK 2



پرواز بر فراز SSD M.2 با کارت توسعه ایسوس

9 آگوست

ظرفیتی توصیف ناپذیر با SSD های سیگیت

ظرفیتی توصیف ناپذیر با SSD های سیگیت

ظرفیتی توصیف ناپذیر با SSD های سیگیت

کمپانی سیگیت، به تازگی و در جریان نشست (2017 Flash Memory Summit (FMS دو محصول جدید خود را معرفی نمود که یک جنبش عظیم در صنعت است. Seagate اعلام کرده است که ذخیره سازهای مبتنی بر اینترفیس NVME را در زمینه ظرفیت و توان، به بالاترین سطح خود می رساند. در همین راستا SSD های Nytro 5000 M.2 NVMe SSD و Nytro 3000 SAS SSD را معرفی کرده است.

Nytro 3000 SAS SSD ها عموما برای استفاده در سیستم های سرور و پایگاه داده مناسب است؛ این در حالی است که این محصولات تا ظرفیت 15 ترابایت تولید می شوند و سرعت این درایو ها به دلیل استفاده از دو رابط SAS به 2200 مگابایت در ثانیه می رسد. همچنین Nytro 5000 M.2 NVMe SSD ها نیز برای استفاده در سیستم های دسکتاپ سطح بالا طراحی شده و در فرم استاندارد M.2، می تواند تا ظرفیت 64 ترابایت را ارائه نماید که احتمالا در این ظرفیت، به صورت نصب بر روی آداپتور، در اسلات توسعه PCIe قرار می گیرد. سیگیت اعلام کرده است که با روش هایی خاص موفق به کنترل جریان مصرفی شده است و سرعت دستورات ورودی/خروجی بر اساس معیار 4K در این محصولات نیز 67K است. با وجود قیمت بالای درایو های SSD که از اینترفیس NVME پشتیبانی می کنند، احتمالا نیتروهای سیگیت نیز با قیمت هایی دور از دسترس کاربران عادی راهی بازار خواهند شد!  Seagate اعلام کرده است که درایوهای مورد بحث در سال آینده وارد بازار خواهند شد.

ظرفیتی توصیف ناپذیر با SSD های سیگیت

(image)

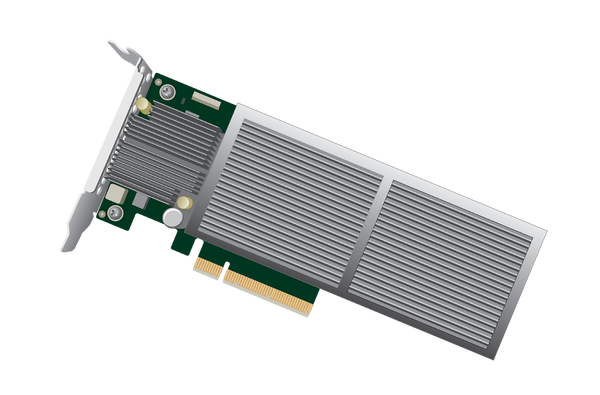

کمپانی سیگیت، به تازگی و در جریان نشست (2017 Flash Memory Summit (FMS دو محصول جدید خود را معرفی نمود که یک جنبش عظیم در صنعت است. Seagate اعلام کرده است که ذخیره سازهای مبتنی بر اینترفیس NVME را در زمینه ظرفیت و توان، به بالاترین سطح خود می رساند. در همین راستا SSD های Nytro 5000 M.2 NVMe SSD و Nytro 3000 SAS SSD را معرفی کرده است.

(image)

Nytro 3000 SAS SSD ها عموما برای استفاده در سیستم های سرور و پایگاه داده مناسب است؛ این در حالی است که این محصولات تا ظرفیت 15 ترابایت تولید می شوند و سرعت این درایو ها به دلیل استفاده از دو رابط SAS به 2200 مگابایت در ثانیه می رسد. همچنین Nytro 5000 M.2 NVMe SSD ها نیز برای استفاده در سیستم های دسکتاپ سطح بالا طراحی شده و در فرم استاندارد M.2، می تواند تا ظرفیت 64 ترابایت را ارائه نماید که احتمالا در این ظرفیت، به صورت نصب بر روی آداپتور، در اسلات توسعه PCIe قرار می گیرد. سیگیت اعلام کرده است که با روش هایی خاص موفق به کنترل جریان مصرفی شده است و سرعت دستورات ورودی/خروجی بر اساس معیار 4K در این محصولات نیز 67K است. با وجود قیمت بالای درایو های SSD که از اینترفیس NVME پشتیبانی می کنند، احتمالا نیتروهای سیگیت نیز با قیمت هایی دور از دسترس کاربران عادی راهی بازار خواهند شد!  Seagate اعلام کرده است که درایوهای مورد بحث در سال آینده وارد بازار خواهند شد.

ظرفیتی توصیف ناپذیر با SSD های سیگیت

23 آگوست

سرعت شگفت انگیز SSD Optane ها دست یافتنی شد!

سرعت شگفت انگیز SSD Optane ها دست یافتنی شد!

سرعت شگفت انگیز SSD Optane ها دست یافتنی شد!

در همایش پیشین IDF،اینتل برای اولین بار برخی از نتایج نسل جدید حافظه های ذخیره سازی خود را ارائه کرد.بدین ترتیب که Optane،جدید ترین فناوری SSD های اینتل،در IDF به نمایش گذاشته شد.

به گفته اینتل،Optane تا دو برابر از سالید های موجود در بازار سریع تر بوده و این سرعت فقط رقمی نیست که بر روی کاغذ به نگارش در می آید.متاسفانه،بسیاری از ارقام اعلام شده در رابطه با پهنای باند و سرعت پردازش،گاها تحت شرایط آزمایشگاهی بدست آمده و در بسیاری از کامپیوترها قابل دستیابی نیست.در آخرین همایش IDF،سامسونگ از یک سالید ساده در برابر یک نمونه Optane استفاده کرد.SSD Optane با سرعتی در حدود 2 گیگابایت در ثانیه،به انتقال یک فایل پرداخت.اما این حرکت کوچک تنها شیرین کاری Intel نبود.در مقایسه هایی که تنها در قالب فایل های ویدئویی و اسلاید به نمایش درآمد،مقایسه SSD 750 نیز بسیار جالب توجه بود.750 که در زمره پر سرعت ترین سالید های موجود در جهان قرار می گیرد،شرایط رقابت را به بدترین شکل ممکن به Optane واگذار کرد.

در یک کامپیوتر مشابه و یک فایل واحد،آزمونی برگزار شد که طی آن SSD 750 در 35 ساعت موفق به نقل  و انتقال فایل شد و این در حالی بود که Optane همان عملیات را تنها در 10 ساعت به پایان رساند.اما بیکار ماندن پردازنده های موجود در حین کار با Optane نشان از گلوگاهی بود که در اثر معماری آنها به وجود آمده بود.این پردازنده ها که همگی از تولیدات قدرتمند اینتل بودند،مقداری از لود و توان خود را خالی نشان داده اند.طبیعی است که این نقاط ضعف در KabyLake و احتمالا AM4 ZEN دیده نخواهد شد.در نتیجه Optane با سرعتی بیش از اسلاید های موجود نیز فعالیت خواهد کرد.اینتل در IDF 2016 اعلام کرد که SSD های جدید در پایان سال 2016 روانه بازار خواهند شد.از سوی دیگر اما قیمت تمام شده آنها می تواند بسیاری از کاربران را شکه نماید!

سرعت شگفت انگیز SSD Optane ها دست یافتنی شد!

(image)

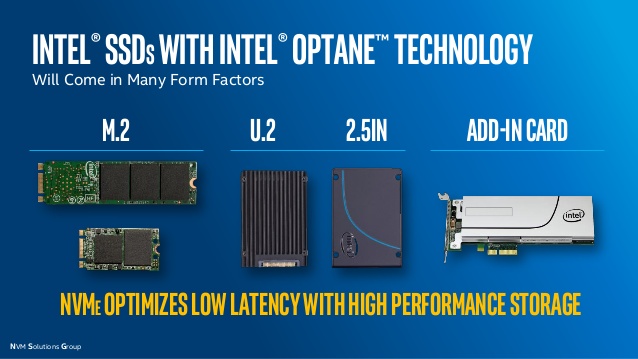

در همایش پیشین IDF،اینتل برای اولین بار برخی از نتایج نسل جدید حافظه های ذخیره سازی خود را ارائه کرد.بدین ترتیب که Optane،جدید ترین فناوری SSD های اینتل،در IDF به نمایش گذاشته شد.

به گفته اینتل،Optane تا دو برابر از سالید های موجود در بازار سریع تر بوده و این سرعت فقط رقمی نیست که بر روی کاغذ به نگارش در می آید.متاسفانه،بسیاری از ارقام اعلام شده در رابطه با پهنای باند و سرعت پردازش،گاها تحت شرایط آزمایشگاهی بدست آمده و در بسیاری از کامپیوترها قابل دستیابی نیست.در آخرین همایش IDF،سامسونگ از یک سالید ساده در برابر یک نمونه Optane استفاده کرد.SSD Optane با سرعتی در حدود 2 گیگابایت در ثانیه،به انتقال یک فایل پرداخت.اما این حرکت کوچک تنها شیرین کاری Intel نبود.در مقایسه هایی که تنها در قالب فایل های ویدئویی و اسلاید به نمایش درآمد،مقایسه SSD 750 نیز بسیار جالب توجه بود.750 که در زمره پر سرعت ترین سالید های موجود در جهان قرار می گیرد،شرایط رقابت را به بدترین شکل ممکن به Optane واگذار کرد.

(image)

در یک کامپیوتر مشابه و یک فایل واحد،آزمونی برگزار شد که طی آن SSD 750 در 35 ساعت موفق به نقل  و انتقال فایل شد و این در حالی بود که Optane همان عملیات را تنها در 10 ساعت به پایان رساند.اما بیکار ماندن پردازنده های موجود در حین کار با Optane نشان از گلوگاهی بود که در اثر معماری آنها به وجود آمده بود.این پردازنده ها که همگی از تولیدات قدرتمند اینتل بودند،مقداری از لود و توان خود را خالی نشان داده اند.طبیعی است که این نقاط ضعف در KabyLake و احتمالا AM4 ZEN دیده نخواهد شد.در نتیجه Optane با سرعتی بیش از اسلاید های موجود نیز فعالیت خواهد کرد.اینتل در IDF 2016 اعلام کرد که SSD های جدید در پایان سال 2016 روانه بازار خواهند شد.از سوی دیگر اما قیمت تمام شده آنها می تواند بسیاری از کاربران را شکه نماید!

سرعت شگفت انگیز SSD Optane ها دست یافتنی شد!

خبرگزاری دانشگاه های کشور

25 آوریل

آشنایی کامل با بخش های مختلف SSD ها (کالبد شکافی فنی)

آشنایی کامل با بخش های مختلف SSD ها (کالبد شکافی فنی)

آشنایی کامل با بخش های مختلف SSD ها (کالبد شکافی فنی)

عزیزان و همراهان “مجموعه سخت افزار”،از آنجایی که یکی از وظایف سخت افزار ارائه مقالات تخصصی است،ما نیز به این بخش از فعالیت خود اهمیت داده و همواره در پی ارائه این دسته از مقالات هستیم.از سوی دیگر بسیاری از خوانندگان ما به طور تخصصی پیگیر مباحث فوق هستند و استقبال شما دوستان از این مقالات بسیار بالا است.اینبار نیز برای اولین بار تصمیم به توضیح بلوک دیاگرام (Block Diagram) درایوهای سالید (SSD) گرفتیم.برای غرق شدن در دنیای SSD ها با ما همراه باشید.



درایو سالید (solid state drive) یک اکوسیستم تک هدفه است که به منظور ذخیره انواع اطلاعات به صورت دیجیتالی طراحی و تولید شده است.درایوهای سالید در انواع متفاوت تولید می شوند که از جمله آنها می توان به مدل های مشهور 2.5 اینچی،PCIe،M.2 و مدل های سرور اشاره کرد.در این مطلب قصد پرداخت به انواع درایوهای سالید را نداریم.برای آشنایی سطحی با مهمترین انواع SSD می تواند به مطلب معرفی انواع درایوهای سالید مراجعه نمایید.اما الگوریتم اجرای درایوهای سالید بین اکثر مدل ها مشترک است.منظور از اکثر مدل ها،مدل های کاربری است؛چرا که در برخی از مدل های سرور و صنعتی شاهد تغییراتی در بلوک دیاگرام هستیم.به عنوان مثال به دلیل اهمیت خطا یابی و امنیت در مدل های صنعتی،ساختار سخت افزاری آنها نیز متفاوت و به قول معروف سفارشی است.

(شماتیک فنی که در ادامه به توضیح بخش ها می پردازیم)

SSD ها فاقد هر گونه قطعه مکانیکی هستند و به همین علت مصرف انرژی در آنها بسیار پایین است.اما ساختار آنها بسیار پیچیده از هارد دیسک ها (HDD) است.شاید پس از باز کردن کابینت یک درایو سالید شما تنها مجموعه ای ساده از قطعات SMD و NAND ها را مشاهده کنید.اما پیچیدگی این اکوسیستم به حدی است که می توان در باره آن یک کتاب را به نگارش در آورد.تمامی درایوهای سالید از IC هایی نیمه هادی تحت عنوان NAND بهره می برند.در زمان تولید SSD ها بحث بر استفاده از دو نوع تراشه وجود داشت.تراشه های NOR و NAND.تفاوت اصلی این دو تراشه در گیت و سیستم خوانندگی آنها است.تراشه های NOR به طور عمده در بخش هایی مانند ROM مورد استفاده هستند.در تراشه های NOR سلول های حافظه به صورت موازی به یکدیگر متصل هستند و این در حالی است که تراشه های NAND به صورت سریال به یکدیگر متصل هستند.اما به چه علت تراشه های NAND انتخاب شدند؟نمیتوان تراشه های NOR را فاقد کیفیت کافی دانست.به واقع هر کدام برای کاربردی خاص در نظر گرفته شدند.اما هزینه تولید بالا و سرعت خواندن/نوشتن کمتر به نسبت NAND ها باعث انتخاب NAND به عنوان سخت افزار مادر شد.NOR ها هم بیکار نیستند.تجهیزاتی مانند گوشی های موبایل،حافظه های رم و ROM از جمله بخش هایی هستند که این IC ها را درون خود حمل می کنند.

(شماتیک یک IC NOR)

و اما تراشه های NAND.تراشه های NAND نیز به چند زیر مجموعه تمیز داده می شوند.عموم تراشه های NAND امروزی به 3 دسته تقسیم می شوند.MLC،TLC و SLC.تراشه های SLC هر یک از سلول های حافظه،یک بیت اطلاعات را درون خود ذخیره می کنند.اما معایب و مزایای SLC در چیست؟تراشه های SLC به دلیل استفاده از تنها یک لایه،بسیار سریع هستند.از سوی دیگر به دلیل ذخیره پایین در تک لایه،هزینه NAND های SLC بالاتر از دیگر معماری ها است.در نتیجه سالید هایی که با این استاندارد تولید می شوند،از حجم و عمر کمتر به نسبت رقبا برخوردار هستند.معماری MLC امکانات بسیار بهتری را در اختیار تولید کنندگان گذارد.در معماری MLC هر سلول تعداد بیشتری از بیت های داده را درون خود ذخیره می کند.این مهم از طریق شارژ ولتاژی متفاوت صورت می پذیرد.گیت شناور کمک های شایانی به این نوع از طراحی کرده است.

این تراکم در سلول های حافظه موجب آن شده است که IC های با توان ذخیره سازی بالا تولید شوند.به عبارت ساده یک قطعه می تواند حجم بیشتری از اطلاعات را درون خود ذخیره نماید.به همین علت شاهد تولید سالید های میان قیمت در این روزها هستیم.تراشه های TLC نیز تنها از نظر حجم اطلاعات قابل پوشش به نسبت دو معماری دیگر برتری دارند.بهتر است برای شناسایی نقاط قوت و ضعف هر 3 استاندارد،آنها در یک جدول ساده نمایش دهیم.

نوع استاندارد

تعداد تحمل سیکل

نقاط ضعف

نقاط قوت

SLC (Single Layer Cell)

100000

هزینه تمام شده بالا،کمبود ارزش تولید انبوه برای مصارف خانگی،حجم پایین ذخیره سازی

سرعت بالا،عمر بالا به نسبت دیگر معماری ها،مصرف پایین جریان،سرعت نوشتن بالاتر

MLC (Multi Layer Cell)

5000 الی 10000

عمر کمتر به نسبت SLC،عدم استفاده برای ذخیره سازهای تخصصی

هزینه پایین تولید،مقدار ذخیره سازی بالا،مناسب برای محصولات مصرف کننده

TLC (Three Layer Cell)

1000 الی 5000

عمر پایین به نسبت هر دو معماری،سرعت کمتر به نسبت هر دو استاندارد

تراکم بسیار عالی،قابل استفاده برای ذخیره سازهای تخصصی،توانایی استفاده در SSD هایی با حجم بسیار بالا،قیمت تمام شده متعادل



این 3 استاندارد،به طور عمومی برای تولید انواع SSD ها استفاده می شود.از سوی دیگر شاهد ورود فناوری هایی مانند V-NAND از سامسونگ و یا 3D-XPONIT کمپانی اینتل،بسیاری از معادلات ذکر شده بهم ریخته است.توانایی ذخیره سازی بیشتر در یک NAND،سرعت بسیار بالاتر از استانداردهای موجود و کاهش توان مصرفی از جمله دستاوردهای این فناوری ها هستند.لایه گذاری 3D را برای اولین بار سامسونگ الکترونیک در سالید های خود به خدمت گرفت.

از استانداردهای معماری که بگذریم،به مبحث مهم الگوریتم معماری و بلوک دیاگرام می رسیم.همانطور که در ابتدای متن نیز به آن اشاره شد،درایوهای سالید در انواع مدل های مختلف تولید می شوند اما شماتیک فنی آنها تقریبا یکسان است.در تصویر زیر شاهد بلوک دیاگرامی ساده اما کامل هستیم.

تراشه NAND

تراشه های NAND را در بخش های اولیه توضیح داده و بدانید که زین پس این قطعات با هر ظاهر و تعدادی که دیده شود،همان نیمه هادی های اصلی هستند.به عبارت دیگر مهمترین بخش یک SSD.

اینترفیس ارتباطی (Interface)

در این قسمت پروتکل ارتباطی تعیین شده است.اینترفیس ها می توانند USB،PCI،SATA و…باشند.البته پروتکل های M.2 نیز از دو رابط PCIe و ساتا پشتیبانی می کنند.در مادربردهای جدید و به لطف چیپست های جدید،اکثر ارتباط های M.2 با باس PCIe در ارتباط است.هر چند که رسیدن به حداکثر سرعت حتی در رابط های نسل سوم از ساتا نیز چندان اتفاق نمی افتد.در چیپست های جدید نیز به دلیل انبوه آدرس دهی های HSIO مشکلی در اختصاص مسیر به این حافظه های وجود ندارد.حتی یک چیپست سطح متوسط مانند B150 نیز قادر به آدرس دهی 18 مسیر HSIO است.

SMART

این قسمت (SMART) شاید در برخی محدود از سالید ها موجود نباشد اما امروزه استفاده از آن بیشتر شده است.قابلیت SMART در سالید ها بسیاری از اطلاعات را مانیتور می کند.نمایش سوابق،درصد چرخه مقاومت،تخمین عمر باقی مانده و به طور کلی وضعیت سالید از جمله وظایف این قسمت است.

Wear Leveling

همانطور که می دانید،تمامی IC های NAND دارای عمری مشخص هستند.تعداد چرخه خواندن و نوشتن در آنها به اصطلاح تخصصی سیکل نامیده می شود.اما آیا تا به حال با خود فکر کرده اید که اگر یک یا چند IC که در “خوش آمد” قرار گرفته اند،مدام در حال خواندن/نوشتن باشند،به طور حتم آنها را زودتر از دست خواهیم داد؟ Wear Levelingوظیفه ی مدیریت الگوریتم سلول ها را به منظور ذخیره سازی،در دست دارد.کنترل آن که یک بخش مدام در چرخه قرار نگیرد و باقی سلول های نیز به همان اندازه در سیکل شریک باشند،وظیفه این بخش به شمار می رود.

موتور رمز گذاری (Encrypt & Decrypt Engine)

درایوهای سالید نیز همواره نیازمند حفظ امنیت هستند.برنامه هایی هستند که به وسیله یک بخش سخت افزاری و یک قسمت نرم افزاری،موتورهای امنیت را تشکیل می دهند.در نتیجه این قسمت وظیفه رمزگذاری و رمز گشایی را بر عهده دارد.یکی از برجسته ترین روش های رمز گذاری، AES256 است.

بافر و کش (Buffer/Cache)

بسیاری از حافظه های موجود،تراشه ها،ریزپردازنده و پردازنده ها،دارای حافظه های نهان،رجیستر و یا ثبات هستند.این مورد چه در سخت افزارهای قدیمی و چه در مدل های جدید،وجود دارد.حافظه های سالید نیز از این امر مستثنی نیستند.SSD ها از حافظه های SRAM/DRAM برای این قسمت استفاده می کنند.حجم این حافظه،به طور مستقیم بسته به حجم درایو دارد.

پردازنده یا کنترلر (CPU/RISC Processor)

به طور حتم در هنگام خرید و یا مطالعه اطلاعات یک درایو سالید،با نام پردازنده و یا کنترلر برخورد داشته اید.پردازش و نظارت بر اطلاعات،موارد مرتبط با نوع ذخیره سازی،سرعت و به طور کلی تصمیمات مهم یک درایو سالید بر عهده تراشه مورد نظر است.

موتور ECC

واژه ECC را در حافظه های رم مورد استفاده در کامپیوترهای ایستگاه کاری و سرور بسیار شنیده ایم.موتور ECC وظیفه چک کردن خطاهای پیش آمده و رفع آنها را بر عهده دارد.به طور کلی با وجود ECC می توان تضمینی برای عدم کرش های داخلی و سرعت مناسب را در کنار قابلیت اعتماد به دست آورد.

Write Abort

این تابع یک لایه امنیتی است.در زمان قطع ناگهانی جریان و مشکلات پیش آمده که به هر علتی و به صورت ناگهانی موجب از دست رفتن روند عادی ارسال/دریافت گردد، Write Abortمانند یک سوپاپ اطمینان عمل کرده و جلوی از دست رفتن اطلاعات را حد ممکن خواهد گرفت.

Miscellaneous I/O

این تابع بسیار ساده است.کنترل پین های NAND و همچنین کمک به برنامه نویسی.

NAND Memory Interface

علاوه بر ارتباط درایو سالید با اینترفیس های دیگر،درون برنامه نیز نیازمند انتخاب بک اینترفیس هستیم.یک استاندارد برای ارتباط NAND ها با سامانه دیجیتالی و برد اصلی که به خروجی ختم می گردد.این قسمت،رابط حافظه داخلی است.بسته به نوع NAND ها،بین یک الی 10 و حتی بیشتر کانال وجود دارد.هر کانال می تواند بخش های متفاوت از NAND را پوشش دهد.

Defect Management

یکی از مشکلات فنی که گریبانگیر SSD ها است،خرابی تعدادی ترانزیستور و یا بخشی از بلوک های یک و یا حتی چند IC است.در این مواقع نیاز به برخی اقدامات وجود دارد.خروج قسمت مورد نظر از سیکل و یا حتی جایگزین کردن آن.حتما از خود می پرسید جایگزین با چی؟بله،در برخی از درایوها،مقدار کمی حافظه یدکی وجود دارد که در صورت خرابی،جایگزین قسمت مورد نظر می گردد.

در نهایت…

تمامی سعی بنده در ساده سازی اما با حفظ نکات تخصصی بوده است.لازم به ذکر است که عدم پرداخت به گزینه هایی مانند ولتاژ و آمپر،به دلیل تنوع بسیار زیاد است.امیدواریم این مقاله کمک کوچکی در آشنایی شما سروران با درایوهای سالید (SSD) باشد.

آشنایی کامل با بخش های مختلف SSD ها (کالبد شکافی فنی)

(image)

عزیزان و همراهان “مجموعه سخت افزار”،از آنجایی که یکی از وظایف سخت افزار ارائه مقالات تخصصی است،ما نیز به این بخش از فعالیت خود اهمیت داده و همواره در پی ارائه این دسته از مقالات هستیم.از سوی دیگر بسیاری از خوانندگان ما به طور تخصصی پیگیر مباحث فوق هستند و استقبال شما دوستان از این مقالات بسیار بالا است.اینبار نیز برای اولین بار تصمیم به توضیح بلوک دیاگرام (Block Diagram) درایوهای سالید (SSD) گرفتیم.برای غرق شدن در دنیای SSD ها با ما همراه باشید.



درایو سالید (solid state drive) یک اکوسیستم تک هدفه است که به منظور ذخیره انواع اطلاعات به صورت دیجیتالی طراحی و تولید شده است.درایوهای سالید در انواع متفاوت تولید می شوند که از جمله آنها می توان به مدل های مشهور 2.5 اینچی،PCIe،M.2 و مدل های سرور اشاره کرد.در این مطلب قصد پرداخت به انواع درایوهای سالید را نداریم.برای آشنایی سطحی با مهمترین انواع SSD می تواند به مطلب معرفی انواع درایوهای سالید مراجعه نمایید.اما الگوریتم اجرای درایوهای سالید بین اکثر مدل ها مشترک است.منظور از اکثر مدل ها،مدل های کاربری است؛چرا که در برخی از مدل های سرور و صنعتی شاهد تغییراتی در بلوک دیاگرام هستیم.به عنوان مثال به دلیل اهمیت خطا یابی و امنیت در مدل های صنعتی،ساختار سخت افزاری آنها نیز متفاوت و به قول معروف سفارشی است.

(image)

(شماتیک فنی که در ادامه به توضیح بخش ها می پردازیم)

SSD ها فاقد هر گونه قطعه مکانیکی هستند و به همین علت مصرف انرژی در آنها بسیار پایین است.اما ساختار آنها بسیار پیچیده از هارد دیسک ها (HDD) است.شاید پس از باز کردن کابینت یک درایو سالید شما تنها مجموعه ای ساده از قطعات SMD و NAND ها را مشاهده کنید.اما پیچیدگی این اکوسیستم به حدی است که می توان در باره آن یک کتاب را به نگارش در آورد.تمامی درایوهای سالید از IC هایی نیمه هادی تحت عنوان NAND بهره می برند.در زمان تولید SSD ها بحث بر استفاده از دو نوع تراشه وجود داشت.تراشه های NOR و NAND.تفاوت اصلی این دو تراشه در گیت و سیستم خوانندگی آنها است.تراشه های NOR به طور عمده در بخش هایی مانند ROM مورد استفاده هستند.در تراشه های NOR سلول های حافظه به صورت موازی به یکدیگر متصل هستند و این در حالی است که تراشه های NAND به صورت سریال به یکدیگر متصل هستند.اما به چه علت تراشه های NAND انتخاب شدند؟نمیتوان تراشه های NOR را فاقد کیفیت کافی دانست.به واقع هر کدام برای کاربردی خاص در نظر گرفته شدند.اما هزینه تولید بالا و سرعت خواندن/نوشتن کمتر به نسبت NAND ها باعث انتخاب NAND به عنوان سخت افزار مادر شد.NOR ها هم بیکار نیستند.تجهیزاتی مانند گوشی های موبایل،حافظه های رم و ROM از جمله بخش هایی هستند که این IC ها را درون خود حمل می کنند.

(image)

(شماتیک یک IC NOR)

و اما تراشه های NAND.تراشه های NAND نیز به چند زیر مجموعه تمیز داده می شوند.عموم تراشه های NAND امروزی به 3 دسته تقسیم می شوند.MLC،TLC و SLC.تراشه های SLC هر یک از سلول های حافظه،یک بیت اطلاعات را درون خود ذخیره می کنند.اما معایب و مزایای SLC در چیست؟تراشه های SLC به دلیل استفاده از تنها یک لایه،بسیار سریع هستند.از سوی دیگر به دلیل ذخیره پایین در تک لایه،هزینه NAND های SLC بالاتر از دیگر معماری ها است.در نتیجه سالید هایی که با این استاندارد تولید می شوند،از حجم و عمر کمتر به نسبت رقبا برخوردار هستند.معماری MLC امکانات بسیار بهتری را در اختیار تولید کنندگان گذارد.در معماری MLC هر سلول تعداد بیشتری از بیت های داده را درون خود ذخیره می کند.این مهم از طریق شارژ ولتاژی متفاوت صورت می پذیرد.گیت شناور کمک های شایانی به این نوع از طراحی کرده است.

(image)

این تراکم در سلول های حافظه موجب آن شده است که IC های با توان ذخیره سازی بالا تولید شوند.به عبارت ساده یک قطعه می تواند حجم بیشتری از اطلاعات را درون خود ذخیره نماید.به همین علت شاهد تولید سالید های میان قیمت در این روزها هستیم.تراشه های TLC نیز تنها از نظر حجم اطلاعات قابل پوشش به نسبت دو معماری دیگر برتری دارند.بهتر است برای شناسایی نقاط قوت و ضعف هر 3 استاندارد،آنها در یک جدول ساده نمایش دهیم.

نوع استاندارد

تعداد تحمل سیکل

نقاط ضعف

نقاط قوت

SLC (Single Layer Cell)

100000

هزینه تمام شده بالا،کمبود ارزش تولید انبوه برای مصارف خانگی،حجم پایین ذخیره سازی

سرعت بالا،عمر بالا به نسبت دیگر معماری ها،مصرف پایین جریان،سرعت نوشتن بالاتر

MLC (Multi Layer Cell)

5000 الی 10000

عمر کمتر به نسبت SLC،عدم استفاده برای ذخیره سازهای تخصصی

هزینه پایین تولید،مقدار ذخیره سازی بالا،مناسب برای محصولات مصرف کننده

TLC (Three Layer Cell)

1000 الی 5000

عمر پایین به نسبت هر دو معماری،سرعت کمتر به نسبت هر دو استاندارد

تراکم بسیار عالی،قابل استفاده برای ذخیره سازهای تخصصی،توانایی استفاده در SSD هایی با حجم بسیار بالا،قیمت تمام شده متعادل



این 3 استاندارد،به طور عمومی برای تولید انواع SSD ها استفاده می شود.از سوی دیگر شاهد ورود فناوری هایی مانند V-NAND از سامسونگ و یا 3D-XPONIT کمپانی اینتل،بسیاری از معادلات ذکر شده بهم ریخته است.توانایی ذخیره سازی بیشتر در یک NAND،سرعت بسیار بالاتر از استانداردهای موجود و کاهش توان مصرفی از جمله دستاوردهای این فناوری ها هستند.لایه گذاری 3D را برای اولین بار سامسونگ الکترونیک در سالید های خود به خدمت گرفت.

از استانداردهای معماری که بگذریم،به مبحث مهم الگوریتم معماری و بلوک دیاگرام می رسیم.همانطور که در ابتدای متن نیز به آن اشاره شد،درایوهای سالید در انواع مدل های مختلف تولید می شوند اما شماتیک فنی آنها تقریبا یکسان است.در تصویر زیر شاهد بلوک دیاگرامی ساده اما کامل هستیم.

تراشه NAND

تراشه های NAND را در بخش های اولیه توضیح داده و بدانید که زین پس این قطعات با هر ظاهر و تعدادی که دیده شود،همان نیمه هادی های اصلی هستند.به عبارت دیگر مهمترین بخش یک SSD.

(image)

اینترفیس ارتباطی (Interface)

در این قسمت پروتکل ارتباطی تعیین شده است.اینترفیس ها می توانند USB،PCI،SATA و…باشند.البته پروتکل های M.2 نیز از دو رابط PCIe و ساتا پشتیبانی می کنند.در مادربردهای جدید و به لطف چیپست های جدید،اکثر ارتباط های M.2 با باس PCIe در ارتباط است.هر چند که رسیدن به حداکثر سرعت حتی در رابط های نسل سوم از ساتا نیز چندان اتفاق نمی افتد.در چیپست های جدید نیز به دلیل انبوه آدرس دهی های HSIO مشکلی در اختصاص مسیر به این حافظه های وجود ندارد.حتی یک چیپست سطح متوسط مانند B150 نیز قادر به آدرس دهی 18 مسیر HSIO است.

SMART

این قسمت (SMART) شاید در برخی محدود از سالید ها موجود نباشد اما امروزه استفاده از آن بیشتر شده است.قابلیت SMART در سالید ها بسیاری از اطلاعات را مانیتور می کند.نمایش سوابق،درصد چرخه مقاومت،تخمین عمر باقی مانده و به طور کلی وضعیت سالید از جمله وظایف این قسمت است.

Wear Leveling

همانطور که می دانید،تمامی IC های NAND دارای عمری مشخص هستند.تعداد چرخه خواندن و نوشتن در آنها به اصطلاح تخصصی سیکل نامیده می شود.اما آیا تا به حال با خود فکر کرده اید که اگر یک یا چند IC که در “خوش آمد” قرار گرفته اند،مدام در حال خواندن/نوشتن باشند،به طور حتم آنها را زودتر از دست خواهیم داد؟ Wear Levelingوظیفه ی مدیریت الگوریتم سلول ها را به منظور ذخیره سازی،در دست دارد.کنترل آن که یک بخش مدام در چرخه قرار نگیرد و باقی سلول های نیز به همان اندازه در سیکل شریک باشند،وظیفه این بخش به شمار می رود.

(image)

موتور رمز گذاری (Encrypt & Decrypt Engine)

درایوهای سالید نیز همواره نیازمند حفظ امنیت هستند.برنامه هایی هستند که به وسیله یک بخش سخت افزاری و یک قسمت نرم افزاری،موتورهای امنیت را تشکیل می دهند.در نتیجه این قسمت وظیفه رمزگذاری و رمز گشایی را بر عهده دارد.یکی از برجسته ترین روش های رمز گذاری، AES256 است.

بافر و کش (Buffer/Cache)

بسیاری از حافظه های موجود،تراشه ها،ریزپردازنده و پردازنده ها،دارای حافظه های نهان،رجیستر و یا ثبات هستند.این مورد چه در سخت افزارهای قدیمی و چه در مدل های جدید،وجود دارد.حافظه های سالید نیز از این امر مستثنی نیستند.SSD ها از حافظه های SRAM/DRAM برای این قسمت استفاده می کنند.حجم این حافظه،به طور مستقیم بسته به حجم درایو دارد.

پردازنده یا کنترلر (CPU/RISC Processor)

به طور حتم در هنگام خرید و یا مطالعه اطلاعات یک درایو سالید،با نام پردازنده و یا کنترلر برخورد داشته اید.پردازش و نظارت بر اطلاعات،موارد مرتبط با نوع ذخیره سازی،سرعت و به طور کلی تصمیمات مهم یک درایو سالید بر عهده تراشه مورد نظر است.

موتور ECC

واژه ECC را در حافظه های رم مورد استفاده در کامپیوترهای ایستگاه کاری و سرور بسیار شنیده ایم.موتور ECC وظیفه چک کردن خطاهای پیش آمده و رفع آنها را بر عهده دارد.به طور کلی با وجود ECC می توان تضمینی برای عدم کرش های داخلی و سرعت مناسب را در کنار قابلیت اعتماد به دست آورد.

(image)

Write Abort

این تابع یک لایه امنیتی است.در زمان قطع ناگهانی جریان و مشکلات پیش آمده که به هر علتی و به صورت ناگهانی موجب از دست رفتن روند عادی ارسال/دریافت گردد، Write Abortمانند یک سوپاپ اطمینان عمل کرده و جلوی از دست رفتن اطلاعات را حد ممکن خواهد گرفت.

Miscellaneous I/O

این تابع بسیار ساده است.کنترل پین های NAND و همچنین کمک به برنامه نویسی.

NAND Memory Interface

علاوه بر ارتباط درایو سالید با اینترفیس های دیگر،درون برنامه نیز نیازمند انتخاب بک اینترفیس هستیم.یک استاندارد برای ارتباط NAND ها با سامانه دیجیتالی و برد اصلی که به خروجی ختم می گردد.این قسمت،رابط حافظه داخلی است.بسته به نوع NAND ها،بین یک الی 10 و حتی بیشتر کانال وجود دارد.هر کانال می تواند بخش های متفاوت از NAND را پوشش دهد.

(image)

Defect Management

یکی از مشکلات فنی که گریبانگیر SSD ها است،خرابی تعدادی ترانزیستور و یا بخشی از بلوک های یک و یا حتی چند IC است.در این مواقع نیاز به برخی اقدامات وجود دارد.خروج قسمت مورد نظر از سیکل و یا حتی جایگزین کردن آن.حتما از خود می پرسید جایگزین با چی؟بله،در برخی از درایوها،مقدار کمی حافظه یدکی وجود دارد که در صورت خرابی،جایگزین قسمت مورد نظر می گردد.

(image)

در نهایت…

تمامی سعی بنده در ساده سازی اما با حفظ نکات تخصصی بوده است.لازم به ذکر است که عدم پرداخت به گزینه هایی مانند ولتاژ و آمپر،به دلیل تنوع بسیار زیاد است.امیدواریم این مقاله کمک کوچکی در آشنایی شما سروران با درایوهای سالید (SSD) باشد.

آشنایی کامل با بخش های مختلف SSD ها (کالبد شکافی فنی)
